17
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018
Все модели UR
NO

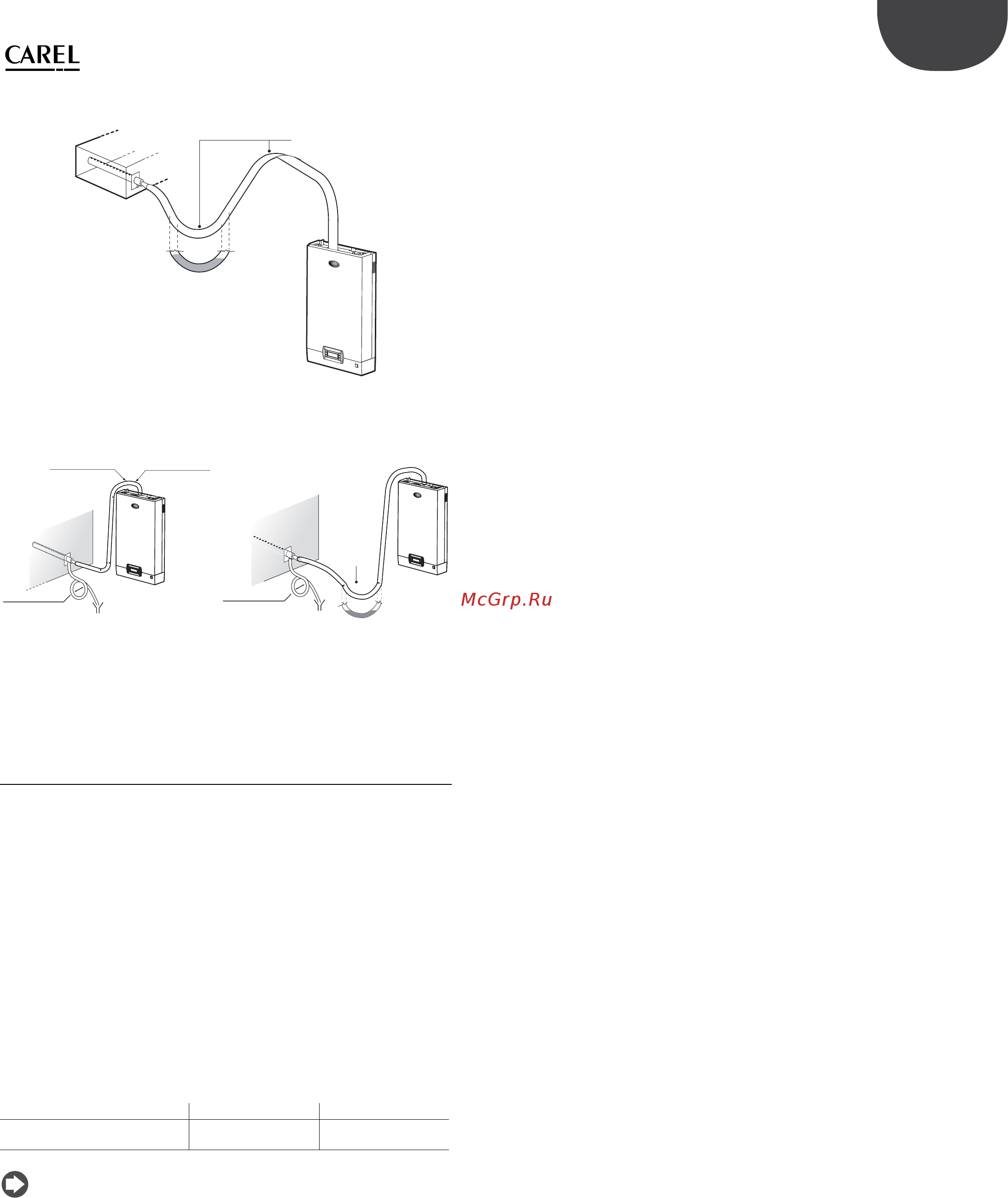

Рис. 3.g
SI
R>300mm (12”)
D> 200mm (8”)
R>300mm (12”)
NO
NO
D> 200mm (8”)
Рис. 3.h
3.6 Давление на выходе
Положительное или отрицательное противодавление, возникающее на
выходе увлажнителя, зависит от относительного давления в воздуховоде/
центральном кондиционере и падения давления в паропроводной
трубке, которое возникает из-за наличия изгибов и переходников,
парораспределителя. У паропроводных трубок от компании Carel падение
давления составляет приблизительно 150 Па/м (0.021psi) при условии
соблюдения максимального расхода, рекомендованного компанией
Carel. У паропроводных трубок серии Carel DP* падение давления
составляет приблизительно 25 Па/м (0.003psi) при условии соблюдения
максимального расхода, рекомендованного компанией Carel. Учитывая
эти данные, давление на выходе увлажнителя получается следующим:
давление на выходе увлажнителя >150 [Па/м] * длина паропроводной
трубки [метры] + 25 [Па] DP + давление в воздуховоде/центральном
кондиционере [Па]
Давление на выходе увлажнителя серии heaterSteam:
UR002…R013 UR020…UR080
диапазон давлений на выходе
бачка увлажнителя, Па (PSI)
от 0 до 1500 (от 0 до
0.218)
от 0 до 2000 (от 0 до
0.290)
Примечание: давление примерно -200 Па (-0.029 psi) на выходе
увлажнителя соответствует уровню воды в бачке 20 мм (0.78”) (для всех
моделей).
