Carel UR002HD103 [18/88] Электрические соединения
![Carel UR002HD103 [18/88] Электрические соединения](/views2/1339063/page18/bg12.png)
18
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018

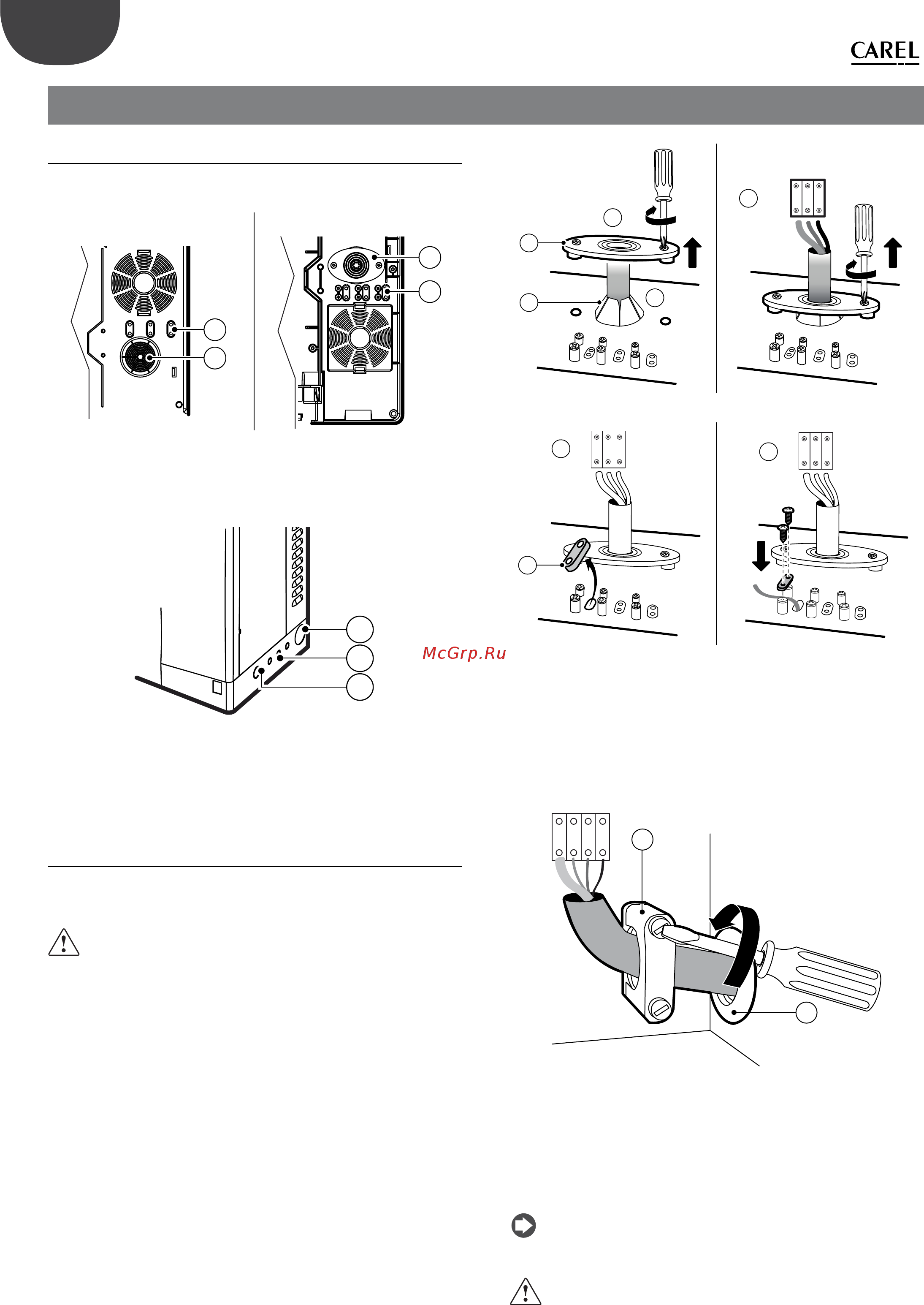

4. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
4.1 Кабельные вводы
Модели UR002-UR013
Вид снизу снаружи Вид изнутри вверх
3
1
1
3
Рис. 4.a Рис. 4.b
Модели UR20-UR80
Вид сбоку снаружи
1
3
2
Рис. 4.c
Обозначения:
1. Ввод кабеля питания;
2. Ввод других кабелей (предварительно необходимо снять заглушку);
3. Ввод кабелей датчиков (предварительно необходимо снять заглушки).
4.2 Подсоединение кабеля питания
Перед подсоединением кабеля питания проверьте, что увлажнитель
отключен от сети питания: автоматический выключатель и выключатель
питания увлажнителя должны стоять в положении ВЫКЛ.
Важно: выключатель питания увлажнителя обесточивает только
электронный контроллер, но другие устройства остаются под
напряжением.
Убедитесь, что сеть питания по характеристикам соответствует значениям
на табличке в секции электрических соединений. Снимите переднюю
панель увлажнителя как показано в разделе 1.
Заведите кабель питания и кабели датчиков в следующем порядке:
Модели UR002-UR013
1. открутите винты и снимите крышку (A);
2. при необходимости подрежьте верхнюю часть кабельного ввода (B) и
вставьте кабель питания;
3. подсоедините провода кабеля к зажимам колодки, затем поставьте
крышку на место и закрепите ее винтами;
Порядок подсоединения кабеля датчика:
4. снимите заглушку (C) и открутите винты;
5. пропустите кабель датчика через отверстие, затем закрепите кабель
винтами.
A
B
1
2
GND
L
N
3
Рис. 4.d Рис. 4.e
GND
L
N
C
4
GND
L
N
5
Рис. 4.f Рис. 4.g
Модели UR020-UR080
1. пропустите кабель питания через резиновый кабельный ввод (A) с
правой стороны увлажнителя;
2. внутри электрической секции: открутите кабельный ввод (B),
подсоедините провода кабеля к зажимам колодки, затем снова
затяните винты, чтобы закрепить кабель.
GND
L1
L2
L3
B
A
Рис. 4.h
Для защиты от короткого замыкания на цепи питания увлажнителя
монтажной организацией устанавливается выключатель и
предохранители. В таблице приведены рекомендованные типоразмеры
предохранителей и кабелей, однако следует понимать, что они приведены
только для справки и если они отличаются от требований действующих
стандартов, предпочтение отдается последним.
Примечание: во избежание помех прокладывайте кабели питания
отдельно от сигнальных кабелей датчиков.
Важно: желто-зеленый провод подсоединяется к контакту
заземления (GND).
