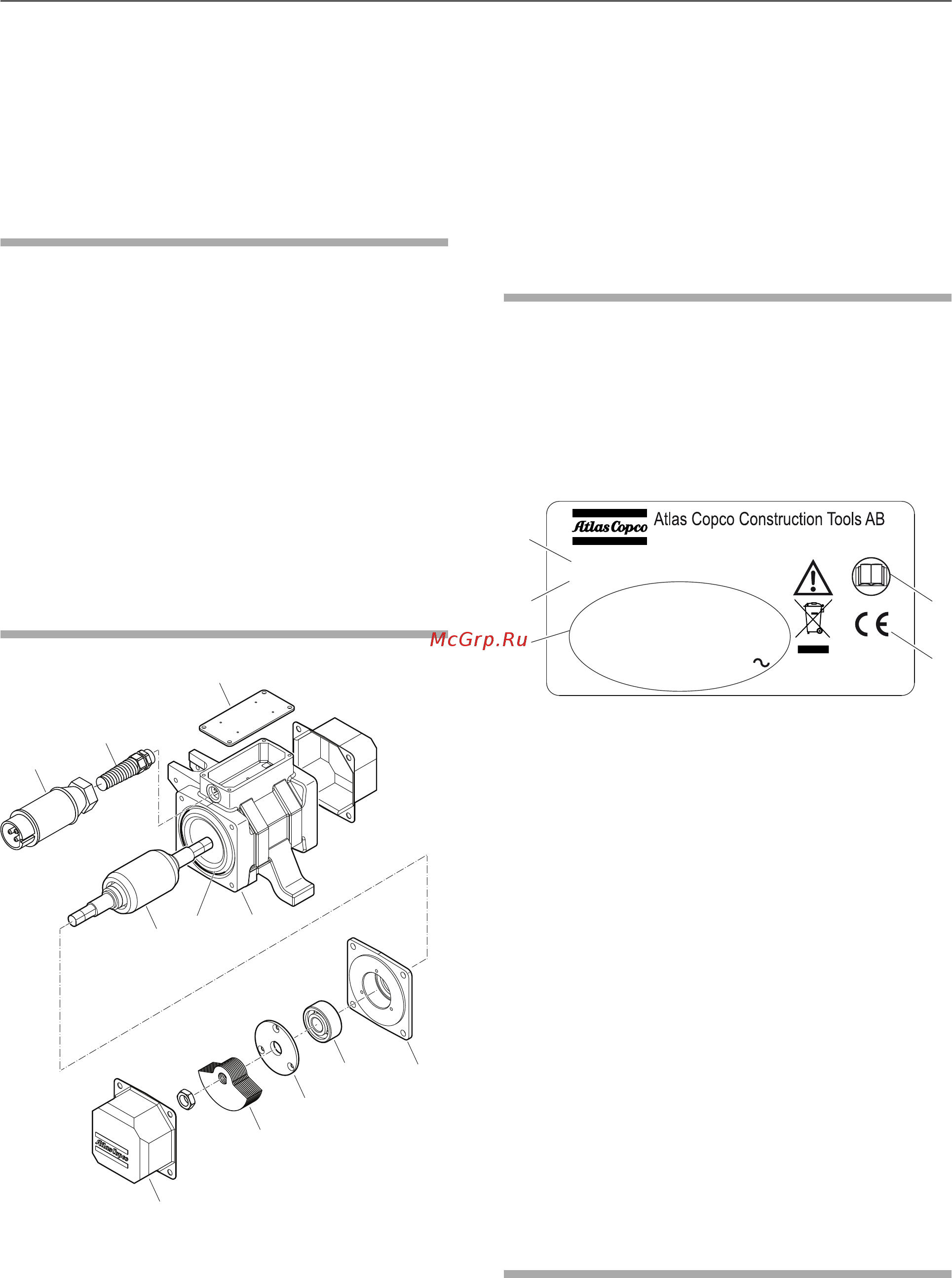

Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и функции
Вибраторы ER предназначены для вибрации
бетона вне опалубок. Они оснащены
быстроразъемным кронштейном. Это позволяет
быстро перемещать их с одной опалубки на
другую во время выдержки бетона.
Вибраторы ER оснащены пыленепроницаемым
трехфазным электроиндуктивным двигателем,
дебалансы в котором располагаются на конце
вала.
В зависимости от типа вибратор может работать
напрямую от основного источника питания или
через частотный преобразователь.
Основные детали
A
B
C
E
F
G
H
D
I
J
K
A. Корпус
B. Статор
C. Ротор
D. Кожух крышка
E. Кронштейн подшипника
F. Подшипник
G. Крышка подшипника
H. Эксцентрик
I. Заглушка
J. Сальник
K. Заглушка
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
Паспортная табличка
V
min
A
A
W
IP
-1
Made in XXXXXXX
Serial No. XXXXXX
Hz
Type XXXXX
VXXXX
XXXX
XX
XX
XXXXXX
XX
XX
A
B
C
E
D
Электрический привод
A. Тип машины.
B. Идентификационный номер изделия.
C. Технические характеристики устройства.
D. Предупреждающий знак с изображением
книги указывает на необходимость
ознакомления с инструкциями по технике
безопасности перед первым
использованием устройства.
E. Знак CE означает соответствие агрегата
требованиям ЕС. Подробнее см. раздел
«Заявление о соответствии требованиям
ЕС» из сопровождающей документации
устройства.
Эксплуатация
Подготовка перед вибрацией
Тестирование
После установки вибратор должен быть
протестирован перед тем, как начать работу.
13© 2013 Atlas Copco Construction Tools AB | No. 9800 1199 13a | 2013-01-17
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
