Atlas Copco ER305 [15/28] Монтаж болтов
![Atlas Copco ER305 [15/28] Монтаж болтов](/views2/1340276/page15/bgf.png)

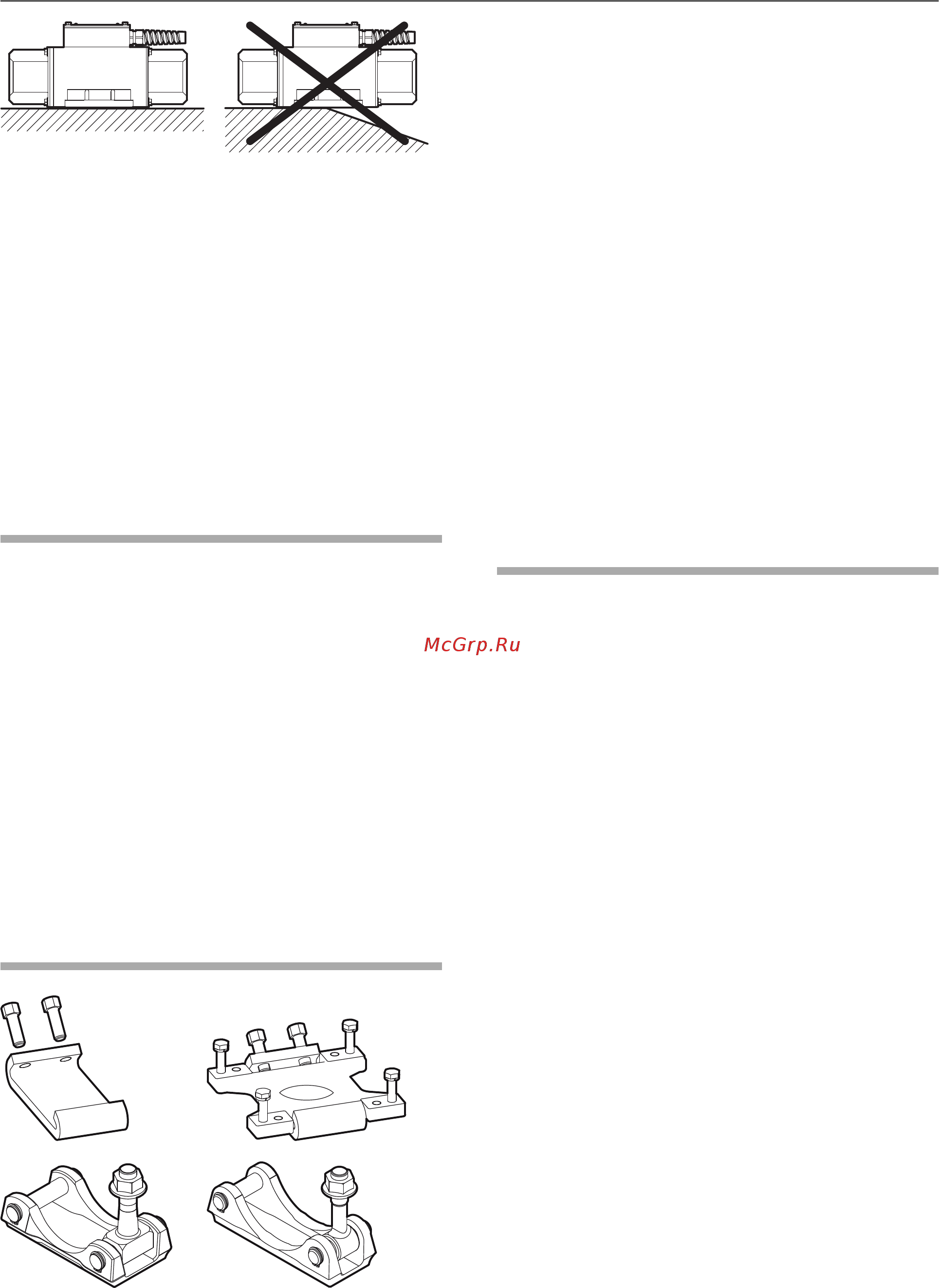

Для предотвращения возникновения проблем с
передачей вибраций, которые могут повредить
вибратор, убедитесь, что поверхность для
монтажа является плоской, чистой, и некрашеной.
УBEДOMЛEHИE Установка должна выполняться
квалифицированным персоналом.
Должны выполняться местные нормы по
установке.
Убедитесь в том, что вибратор отсоединен от
источника питания прежде чем приступать к
техническому обслуживанию или установке
устройства.
Монтаж болтов
При использовании болтов для монтажа
вибратора болты должны быть классов 8.8 или
10.9 (высокопрочная сталь по стандартам ISO).
Вибратор прикручивается прямо на конструкцию
или на установочную пластину, приваренную к
конструкции. Затяните болт динамометрическим
ключом. За крутящим моментом затяжки см.
раздел «Техническое обслуживание». Следите
за крутящим моментом затяжки в течение первых
30 минут использования, а затем – каждые 100
часов.
УBEДOMЛEHИE Если вибратор смонтирован с
помощью болтов и гаек, то они должны быть
самостопорящимися.
Монтаж кронштейна
A B
C
D
Нормальная частота (3000 об/мин 50 Гц и 3600
об/мин 60 Гц)
● Для ER305 используется кронштейн (А) с
номером детали 4700 2920 51 Кронштейн
должен быть приварен к конструкции.
● Для ER405 и ER505 используется комплект для
монтажа (B) с номером детали 4700 1857 71.
Комплект кронштейна включает в себя
кронштейн (A), установочную пластину и набор
болтов.
Высокая частота (5400 об/мин 60 Гц и 6000 об/мин
50 Гц)
● Для ER207B используется кронштейн VT2 (C)
с номером детали 4700 1025 69. Кронштейн
должен быть приварен к конструкции.
● Для ER407B и ER507B используется кронштейн
VT4 (D) с номером детали 4700 1019 70.
Кронштейн должен быть приварен к
конструкции.
Управление вибратором
Перед установкой вибратора необходимо
убедиться, что он в хорошем состоянии. Эта
проверка особенно важна, если вибратор долгое
время находился на хранении.
15© 2013 Atlas Copco Construction Tools AB | No. 9800 1199 13a | 2013-01-17
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
