1. В первую очередь проверьте, правильно ли
подсоединен вибратор к соответствующему
напряжению.
2. Используйте амперметр, чтобы убедиться в
том, что сила тока не превышает значение,
указанное на паспортной табличке устройства
(см. раздел «Управление вибратором»). Если
ток превышает указанное значение,
прекратите тестирование и установите
причину перегрузки. См. раздел «Перегрузка»
Вибрация
Перегрузка
Если вибратор подвергался воздействию крайне
низких температур перед запуском, ток во время
первых 5–6 минут работы может превышать
заявленное значение. В данных условиях это
нормально. Ток увеличивается из-за более
высокой силы трения смазки при низких
температурах.
Ток снижается пропорционально повышению
температуры вибратора. В некоторых ситуациях
уменьшение центробежной силы необходимо для
повышения температуры смазки до рабочей.
Данный процесс не дает защите двигателя
постоянно прерывать питание, а также
предотвращает риск повреждений из-за
избыточного тока.
После того, как ток достигнет приемлемого и
стабильного значения, сбросьте центробежную
силу на предыдущее значение.
Если на одном объекте работают несколько
вибраторов, то их взаимодействие может
привести к тому, что номинальный ток будет
превышен не только во время запуска, но и во
время работы.
Если перегрузка настолько высока, что защита
двигателя прерывает питание, то проблема
должна быть найдена и устранена.
Последовательность действий в случае
возникновения избыточной нагрузки
В случае возникновения постоянной избыточной
нагрузки следует проверить следующее:
1. Проверить, не ослабли ли крепления
вибратора.
2. Проверить, соответствуют ли крепления
вибратора необходимым характеристикам,
заявленным в разделе «Установка».
3. Проверить, не настроена ли центробежная
сила на слишком высокое значение.
4. Проверить, соответствуют ли размеры
вибраторы задаче.
Перерыв в работе
♦
Во время перерыва агрегат следует
располагать способом, исключающим
возможность самопроизвольного пуска. Агрегат
следует класть на землю так, чтобы он не упал.
♦
Перед продолжительным перерывом или при
оставлении рабочего места необходимо
отключить подачу электропитания к агрегату.
Установка
Транспортировка

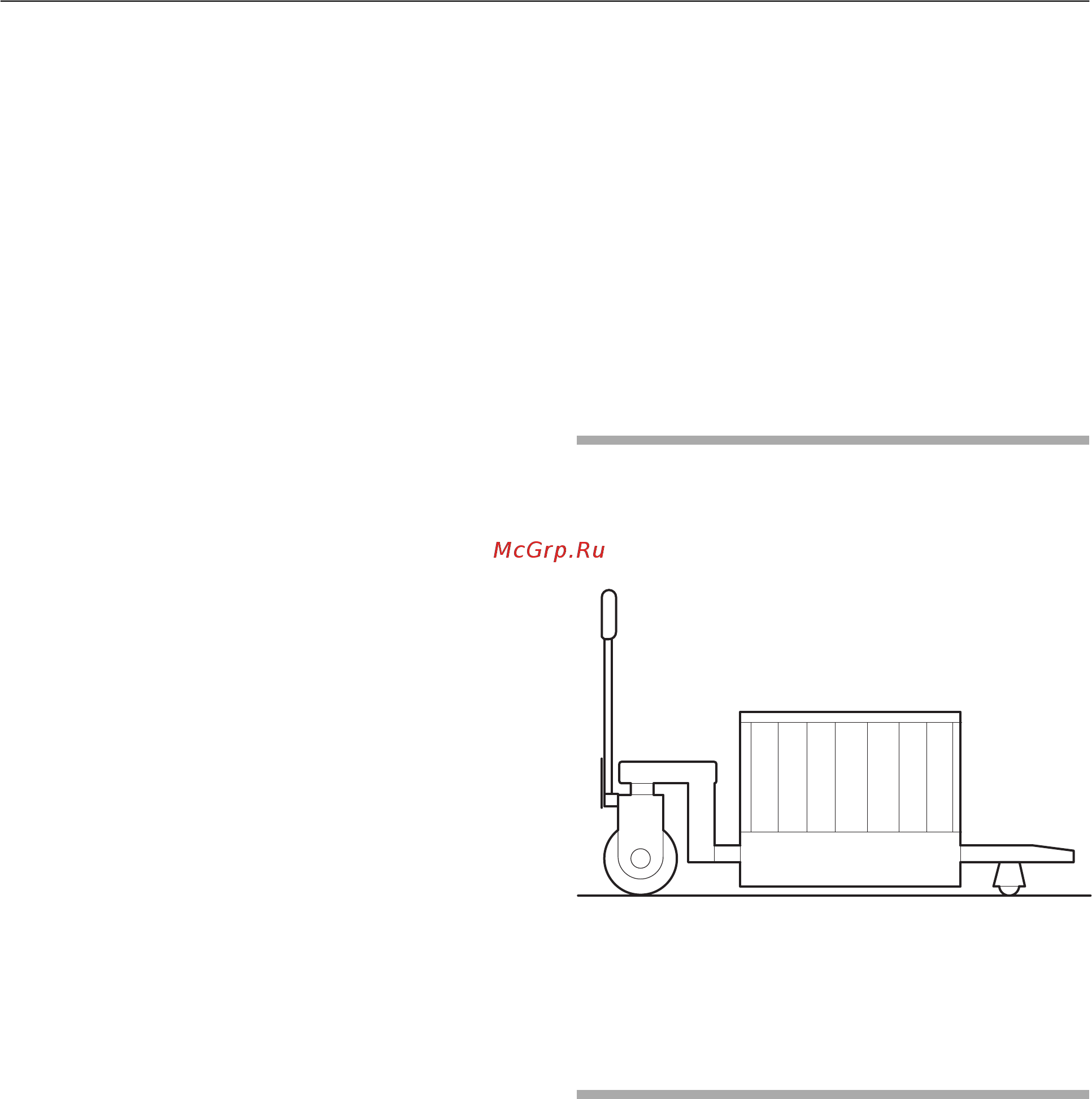

Транспортировка упакованного вибратора должна
выполняться на деревянном поддоне с
использованием подходящего подъемника
поддонов.
Крайне важно проверить двигатель вибратора на
предмет повреждений, полученных в результате
небрежной транспортировки.
Установка и закрепление
Двигатель вибратора может быть установлен в
любом положении.
Перед монтажом вибратора на конструкцию
рекомендуется отрегулировать центробежную
силу, см. раздел «Регулировка центробежной
силы».
Конструкция должна быть достаточно стабильна
для достижения наилучшего эффекта вибрации.
Если структура недостаточно жестка, то ее
понадобится закрепить. Закрепление может быть
обеспечено через тяжелую пластину,
привариваемую к конструкции. Пластина
используется для монтажа вибратора при помощи
болтов или кронштейна.
© 2013 Atlas Copco Construction Tools AB | No. 9800 1199 13a | 2013-01-17
Оригинальное руководство
14
