B

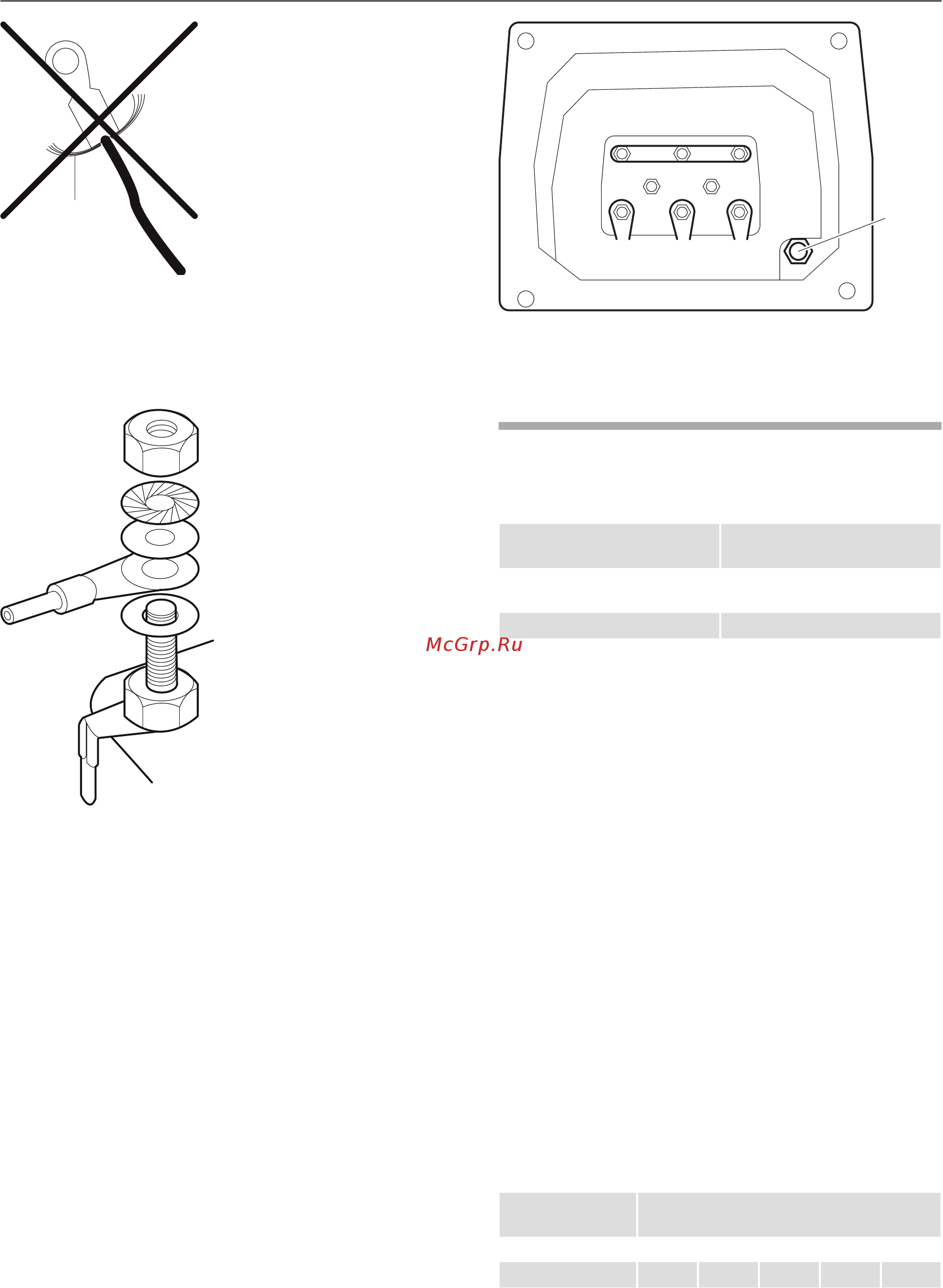

Подсоединение к контактам распределительной
коробки должны быть выполнены в соответствии
с инструкциями по «Электрическим
соединениям», указанным на табличке.
Установите шайбы так, как указано на рисунке.
Гайка на соединительных контактах должна быть
зафиксирована с правильным крутящим
моментом. См. «Затягивание крутящего
момента».
УBEДOMЛEHИE Не забудьте установить плоские
и гофрированные шайбы.
Кабель заземления должен быть зафиксирован
тропическим винтом (С). Аккуратно установите
крышку распределительной коробки вместе с
уплотнителем так, чтобы ее не повредить. В конце
данной процедуры затяните зажим кабеля, чтобы
предотвратить попадание внутрь воды или пыли.
C
Нормальная частота 3000
об/мин
ER105
Центробежная сила ER105 не регулируется.
Центробежная сила,
ньютоны
Модель с 3000 об/мин 50 Гц
500ER105
Центробежная сила, фунтыМодель с 3600 об/мин 60 Гц
118ER105
ER205-ER505
Выкрутите восемь болтов и снимите конечные
крышки с каждого конца вибратора. Выкрутите
болты и снимите прокладочные шайбы с каждого
конца ротора. Различные возможные положения
дебалансов можно увидеть в таблице. Настройки
также находятся на внутренней стороне крышек
дебалансов.
УBEДOMЛEHИE По умолчанию настройки
вибраторов установлены на позицию 4.
Чтобы изменить настройки дебалансов, выньте
и поверните число секций, указанное в таблице.
Поверните секции на оси на 180° и поставьте их
обратно на вал. Вставьте болты и прокладочные
шайбы, а затем закрутите болты. Регулировка
должна быть выполнена с обоих сторон ротора.
Вставьте конечные крышки и уплотнительное
кольцо. Действуйте осторожно, чтобы не
повредить уплотнительное кольцо.
Настройки для ER205 (50 Гц)
Центробежная сила, ньютоныМодель с 3000
об/мин
54321
14001100780470155ER205
17© 2013 Atlas Copco Construction Tools AB | No. 9800 1199 13a | 2013-01-17
Оригинальное руководство
