Er207b er507b выкрутите восемь болтов и снимите конечные крышки с каждого конца вибратора выкрутите болты и снимите прокладочные шайбы с каждого конца ротора различные возможные положения дебалансов можно увидеть в таблице настройки также находятся на внутренней стороне крышек дебалансов уbeдomлehиe по умолчанию настройки вибраторов установлены на позицию 4 чтобы изменить настройки дебалансов выньте и поверните число секций указанное в таблице поверните секции на оси на 180 и поставьте их обратно на вал вставьте болты и прокладочные шайбы а затем закрутите болты регулировка должна быть выполнена с обоих сторон ротора вставьте конечные крышки и уплотнительное кольцо не допустите повреждения уплотнительного кольца настройки для er207b 507b 50 гц 18

Er605 er705 выкрутите восемь болтов и снимите конечные крышки с каждого конца вибратора выкрутите болты и снимите прокладочные шайбы с каждого конца ротора различные возможные положения дебалансов можно увидеть в таблице настройки также находятся на внутренней стороне крышек дебалансов уbeдomлehиe по умолчанию настройки вибраторов установлены на позицию 4 18

Er605 и er705 60 гц 18

Высокая частота 6000 об мин 18

Настройки для er205 60 гц 18

Настройки для er305 er505 50 гц 18

Настройки для er405 60 гц 18

Чтобы изменить настройки дебаланса выкрутите болт который крепит подвижной дебаланс к фиксированному дебалансу отклоните мобильный дебаланс до нужного значения и закрутите болт регулировка должна быть выполнена с обоих сторон ротора вставьте конечные крышки и уплотнительное кольцо действуйте осторожно чтобы не повредить уплотнительное кольцо er605 и er705 50 гц 18

Вибраторы предназначены для непрерывной работы в некоторых случаях возникает необходимость поменять направление вращения например с конвейерами или питателями чтобы направить воздействие в одну сторону это может быть проделано путем перемены местами двух фазных проводников в кабеле питания муфты обратно подсоединяются только вибраторы сконструированы с обмотками двойного напряжения чтобы получить нужное напряжение подсоедините провода обратно как показано в таблице таблица правильных соединений находится в распределительной коробке убедитесь в том что гайки держащие выходной щиток затянуты после подсоединения убедитесь в том что между распределительной коробкой и уплотнениями крышки находится правильный резиновый уплотнитель принципиальная электрическая схема для серии er 19

Главным требованием для длительной надежной и эффективной работы устройства является его регулярное обслуживание строго соблюдайте все инструкции по обслуживанию перед выполнением работ по обслуживанию устройства необходимо прочистить его чтобы избежать контакта с опасными веществами см опасность пыли и паров 19

Каждые 10 часов работы ежедневно 19

Крупный ремонт оборудования необходимо проводить в ближайшем авторизованном сервисном центре 19

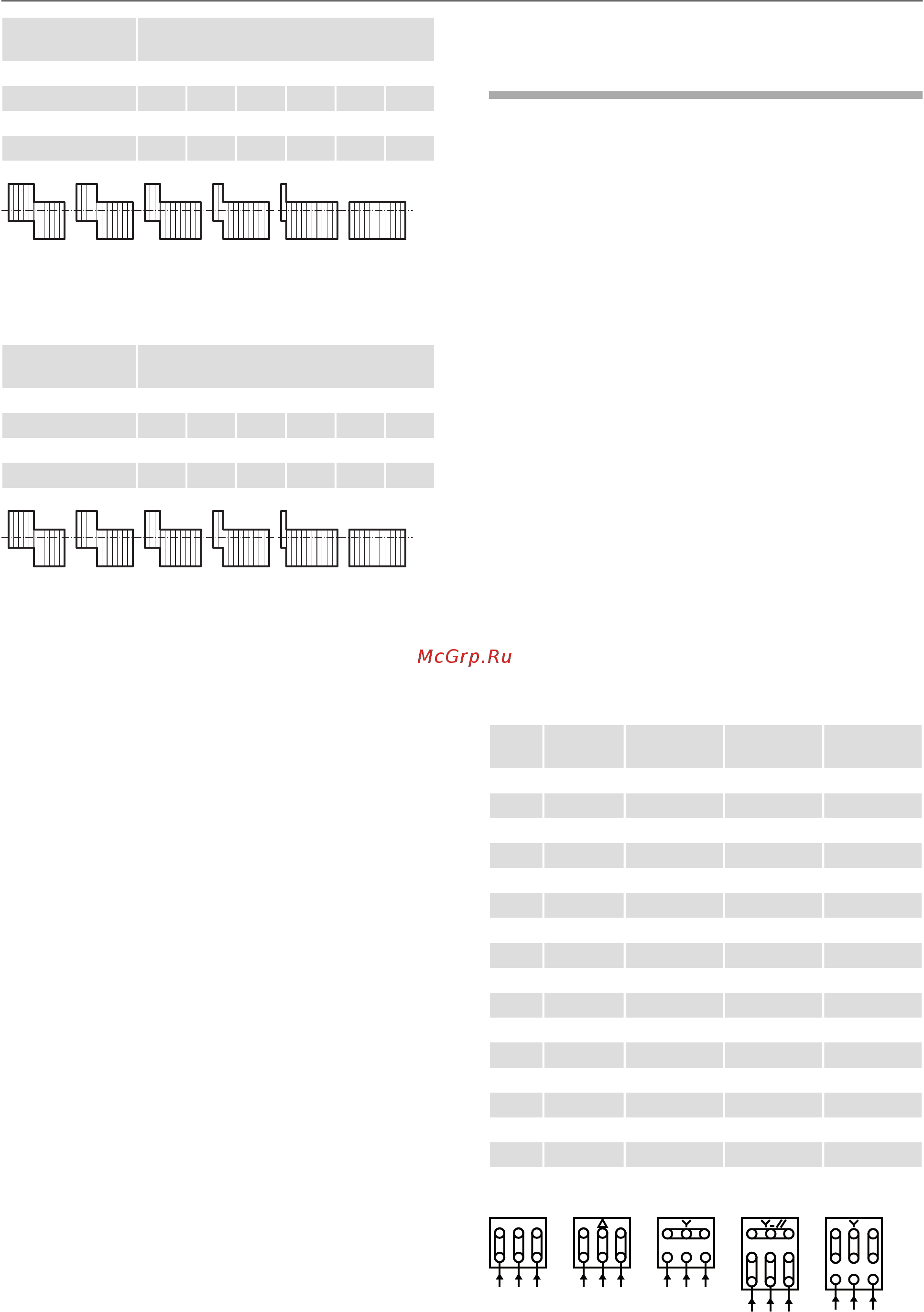

Настройки для er207b 507b 60 гц 19

После каждого ремонта необходимо убедиться в том что уровень вибрации устройства остается нормальным если нет обратитесь в ближайший авторизованный сервисный центр 19

При очистке механических деталей при помощи растворителя необходимо соблюдать требования по гигиене и технике безопасности и убедиться в достаточной вентиляции 19

Руководство по технике безопасности и эксплуатации er 5 7 19

Следует использовать только разрешенные запчасти любой ущерб или выход из строя вызванный использованием неразрешенных деталей не покрывается гарантией производителя 19

Техническое обслуживание 19

Электрические соединения 19

Er 5 7 руководство по технике безопасности и эксплуатации 20

Er105 и er205 в техническом обслуживании не нуждаются замените все поврежденные подшипники er305 er405 er505 er605 er705 er207b er407b и er507b в регулярной смазке не нуждаются за исключением регулярной замены смазки после чистки каждые 5000 часов пользователь может предпочесть регулярную смазку с интервалом в 1 200 часов 20

Замена подшипников 20

Запомните положение дебалансов с 20

Каждые 100 часов работы или ежемесячно 20

Каждые 75 часов эксплуатации или раз в две недели 20

Момент затяжки 20

Разборка 1 открутите болты а и снимите шайбы и крышки в 20

Смазка 20

Снимите дебалансы с вместе с болтом d и шайбой e 20

Утилизация 21

Хранение 21

Er 5 7 руководство по технике безопасности и эксплуатации 22

Поиск и устранение неисправностей 22

Решение возможная причина проблема 22

Высокая частота 5400 об мин 60 гц 23

Высокая частота 6000 об мин 50 гц 23

Нормальная частота 3000 об мин 50 гц 23

Нормальная частота 3600 об мин 60 гц 23

Руководство по технике безопасности и эксплуатации er 5 7 23

Технические характеристики 23

En iso 3744 24

Er 5 7 руководство по технике безопасности и эксплуатации 24

Гарантируемый уровень звуковой мощности lwa согласно en iso 3744 и директиве 2000 14 ec уровень звукового давления lpa согласно iso 11203 уровень вибрации установлен в соответствии с en iso 20643 en iso 5349 2 значения этих характеристик и другая информация приведены в таблице шум и вибрация эти заявляемые характеристики получены в результате лабораторных типовых испытаний в соответствии с указанными директивами или стандартами и подходят для сравнения с заявленными характеристиками других машин испытанных в соответствии с теми же самыми директивами или стандартами эти заявляемые характеристики не подходят для оценки рисков значения полученные на конкретном рабочем месте могут оказаться более высокими фактические значения воздействия и степень риска для здоровья конкретного оператора индивидуальны и зависят от способа выполнения работ обрабатываемой поверхности времени воздействия здоровья оператора и состояния агрегата мы компания atlas copco construction tools ab не несем ответственн 24

Данные о шуме 24

Заявленные значения 24

Нормы шума и вибрации 24

Тип 24

Уровень звукового давления 24

Уровень шума 24

Электропитание 24

En iso 3744 25

Заявленные значения 25

Измерено при вибраторе подсоединенном к частотному преобразователю cf25m 25

Размеры 25

Руководство по технике безопасности и эксплуатации er 5 7 25

Тип 25

Уровень звукового давления 25

Уровень шума 25

Er 5 7 руководство по технике безопасности и эксплуатации 26

Декларации соответствия требованиям ес 26

Изготовитель atlas copco construction tools ab box 703 391 27 kalmar швеция место и дата saint valery en caux 2012 10 16 26

Масса кг вращение мин 1 мощность ватт тип 26

Мы компания atlas copco construction tools ab настоящим заявляем что приведенное ниже оборудование соответствует предписаниям директивы 2006 42 ec директивы по машиностроению директивы 2006 95 ec директивы по низкому напряжению и директивы 2004 108 ес директивы по электромагнитной совместимости а также указанным ниже согласованным стандартам 26

Применяются следующие согласованные стандарты en12649 26

Уполномоченный представитель по технической документации жан реми шас jean rémy chasse vibratechniques sasu f 76460 saint valery en caux франция генеральный директор паскаль куру pascal courroux 26
