ОБЗОР
Описание оборудования

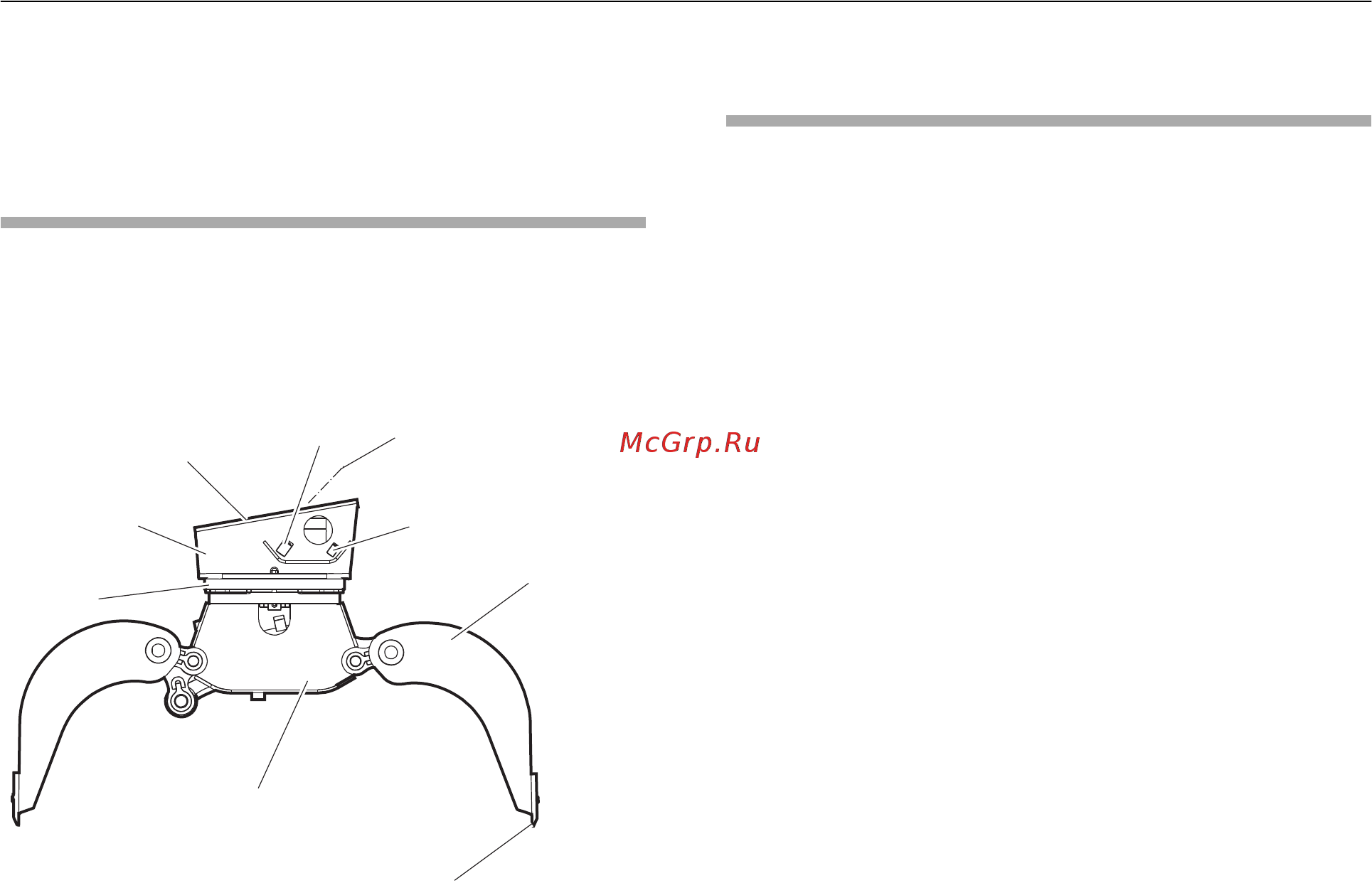

На рисунке представлен обзор главных частей и
компонентов гидравлического навесного
оборудования. Фактическая комплектация частей
может отличаться от показанной на рисунке.
A
B
C
D
E
F
G
H
I
A. Соединение «A» функция «открыть»
B. Отверстие «B», назначение – «Смыкание»
(расположено с обратной стороны корпуса
механизма вращения)
C. Отверстие «R», назначение – «Вращение»
D. Грейферный захват
E. Сменные лезвия
F. Корпус
G. Бандаж
H. Корпус механизма вращения
I. Соединительная плита для переходной
плиты
Принцип работы
Далее приведен принцип работы универсального
грейфера в упрощенном виде.
Смыкание универсального грейфера
Для функции «Смыкания» универсального
грейфера оператор машины-носителя использует
переключатель на полу или джойстик в несущей
машине. Линия «B» соединена с гидравлическим
цилиндром. Гидравлический цилиндр выдвигает
шток поршня. Грейферные захваты смыкаются
на материале.
Размыкание универсального грейфера
Для функции «Размыкания» универсального
грейфера оператор машины-носителя использует
переключатель на полу или джойстик в несущей
машине. Масло поступает в гидравлический
цилиндр по линии «A». Шток поршня втягивается.
Грейферные захваты размыкаются.
Гидравлическое вращение универсального
грейфера
Оператор машины-носителя использует функцию
«Вращать грейфер». Масло поступает в
гидравлический двигатель. Гидравлический
двигатель, расположенный в корпусе механизма
вращения универсального грейфера, выполняет
вращение.
Для обеспечения непрерывного вращения
корпуса используется ротационная трансмиссия.
Масло, поступающее для функций «Размыкания»
и «Смыкания», проходит через ротационную
трансмиссию.
© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
Оригинальное руководство
16
MG 100,200,300,400,500,800,1000,1500,1800,2300,2700,5000ОБЗОР
