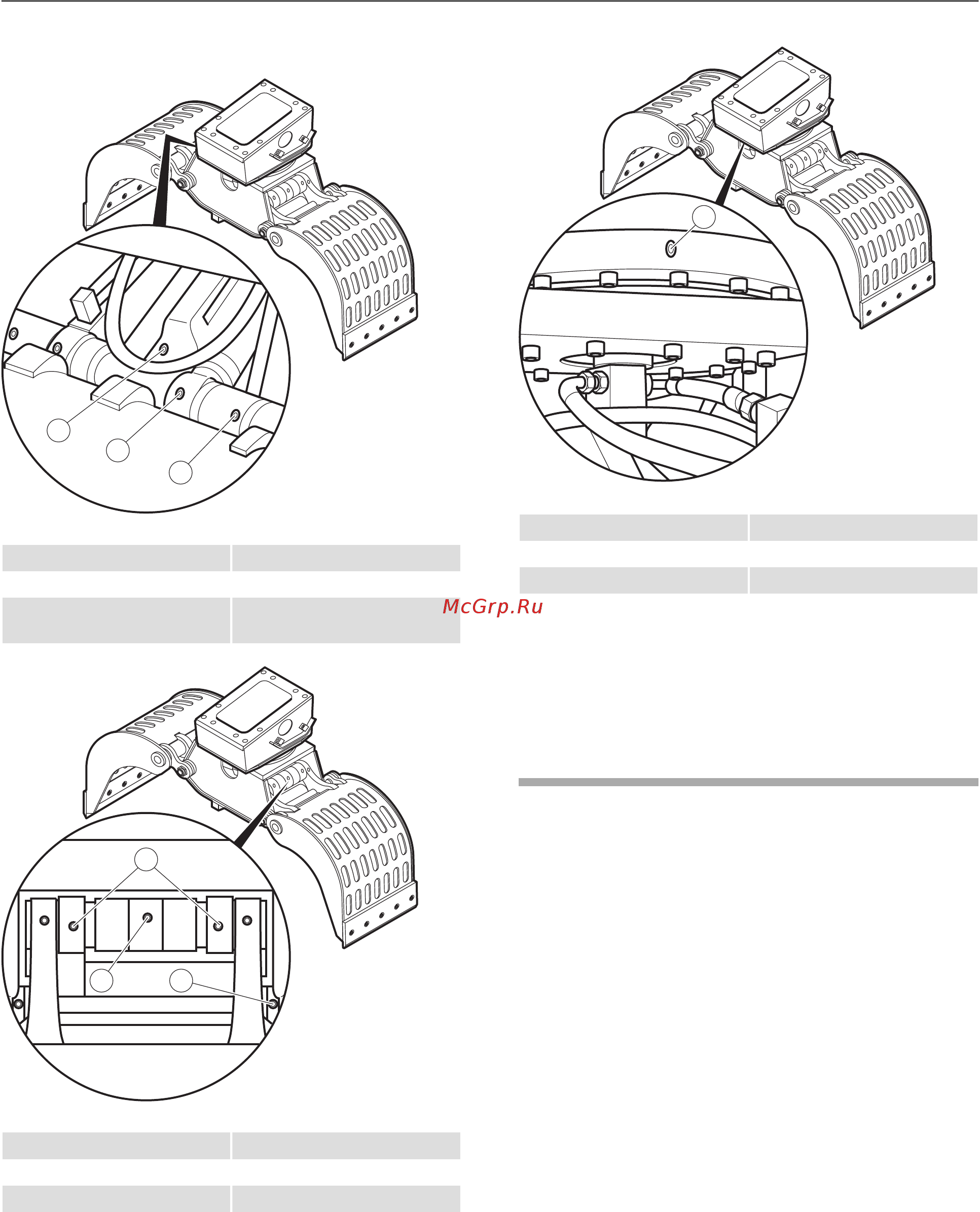

Смазка MG 200 – MG 5000
1
2
3
каждые 8 чТочка смазки 1
каждые 8 чТочка смазки 2
1 такт ручного смазочного
пистолета каждые 8 ч
Точка смазки 3
4
5
6
каждые 8 чТочка смазки 4
каждые 8 чТочка смазки 5
каждые 8 чТочка смазки 6
7
каждые 8 чТочка смазки 7
Проверка гидравлического
навесного оборудования и
переходной плиты на
наличие трещин
♦
Закрепить несущую машину так, чтобы она не
могла неконтролируемо двигаться.
♦
Перед каждой рабочей сменой проверять все
несущие части и сварные швы гидравлического
навесного оборудования и переходной плиты
на наличие трещин.
♦
Выполнять ремонт и дополнительную
обработку вовремя, чтобы избежать более
серьезных повреждений.
© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
Оригинальное руководство
38
MG 100,200,300,400,500,800,1000,1500,1800,2300,2700,5000ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
