ТРАНСПОРТИРОВКА
ОСТОРОЖНО Риск опрокидывания
вилочного погрузчика/падения
гидравлического навесного оборудования
Гидравлическое навесное оборудование имеет
большую массу. Опрокидывание или падение
вилочного погрузчика и/или гидравлического
навесного оборудования может привести в
серьезным травмам и материальному ущербу.
► Производить транспортировку гидравлического
навесного оборудования только с помощью
подъемного оборудования, грузоподъемность
которого позволяет поднять вес
гидравлического навесного оборудования.
► Убедиться, что поблизости или под
подвешенным гидравлическим навесным
оборудованием никого нет.
♦
Универсальный грейфер следует
транспортировать с разомкнутыми
грейферными захватами.
При транспортировке с разомкнутыми захватами
в универсальном грейфере находится меньше
масла. В случае утечки будет утеряно меньшее
количество масла и меньший ущерб будет
нанесен окружающей среде.
♦
Необходимо разомкнуть универсальный
грейфер перед его транспортировкой.
♦
Если гидравлические шланги отсоединяются,
следует закупорить все шланговые отверстия
и соединения универсального грейфера
прилагаемыми заглушками и колпачковыми
гайками.
♦
Если гидравлические шланги подсоединены к
универсальному грейферу, следует закупорить
шланги.
Транспортировка с
использованием крана

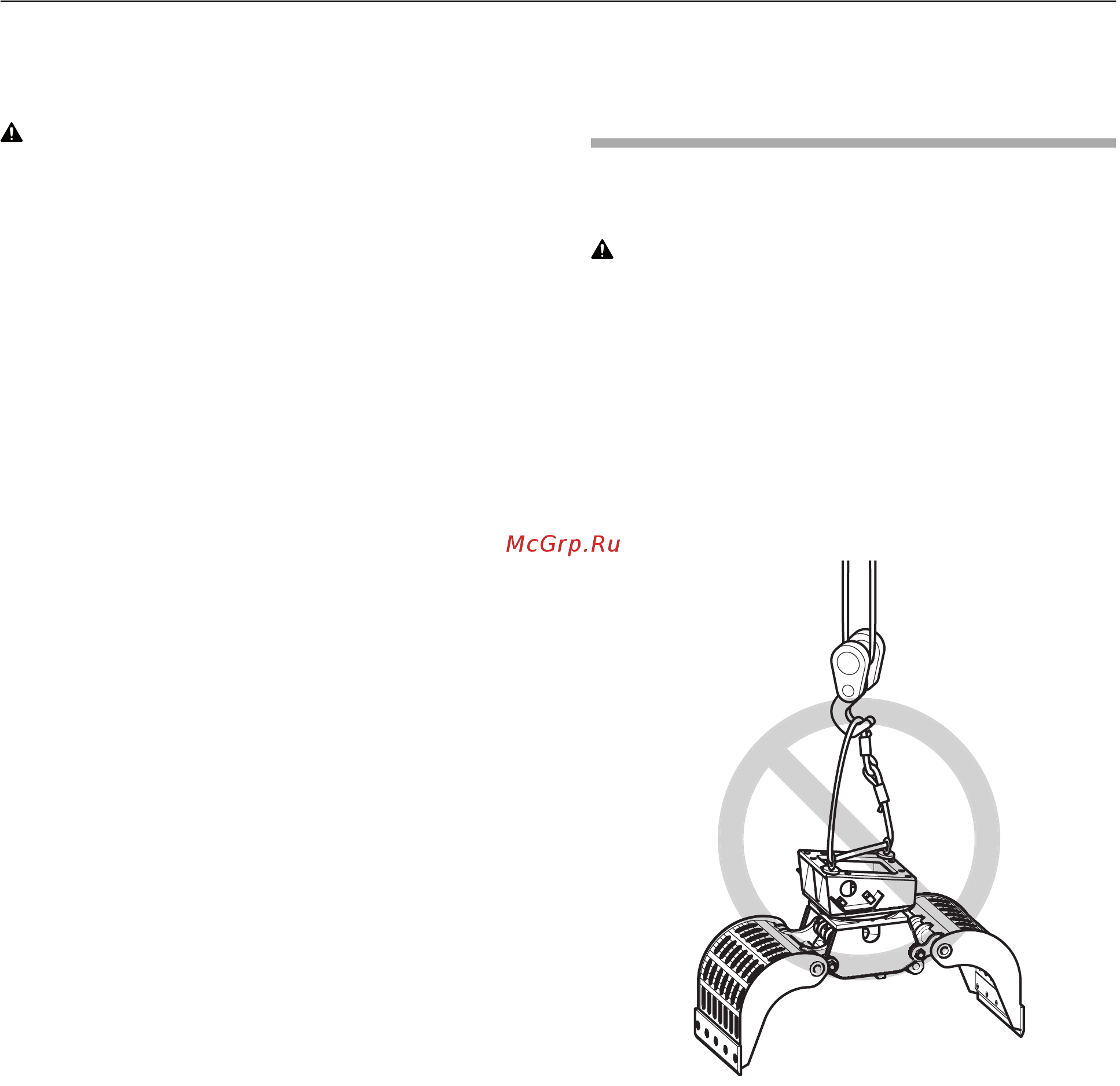

Запрещается транспортировать универсальный
грейфер с помощью крана.
ОСТОРОЖНО Падение универсального
грейфера
Универсальный грейфер не предназначен для
транспортировки краном. Подъемное
оборудование может не справиться с нагрузкой
и стать причиной падения универсального
грейфера.
► Универсальный грейфер следует
транспортировать только с помощью вилочного
погрузчика или грузового автомобиля.
19© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
Оригинальное руководство
ТРАНСПОРТИРОВКАMG 100,200,300,400,500,800,1000,1500,1800,2300,2700,5000
