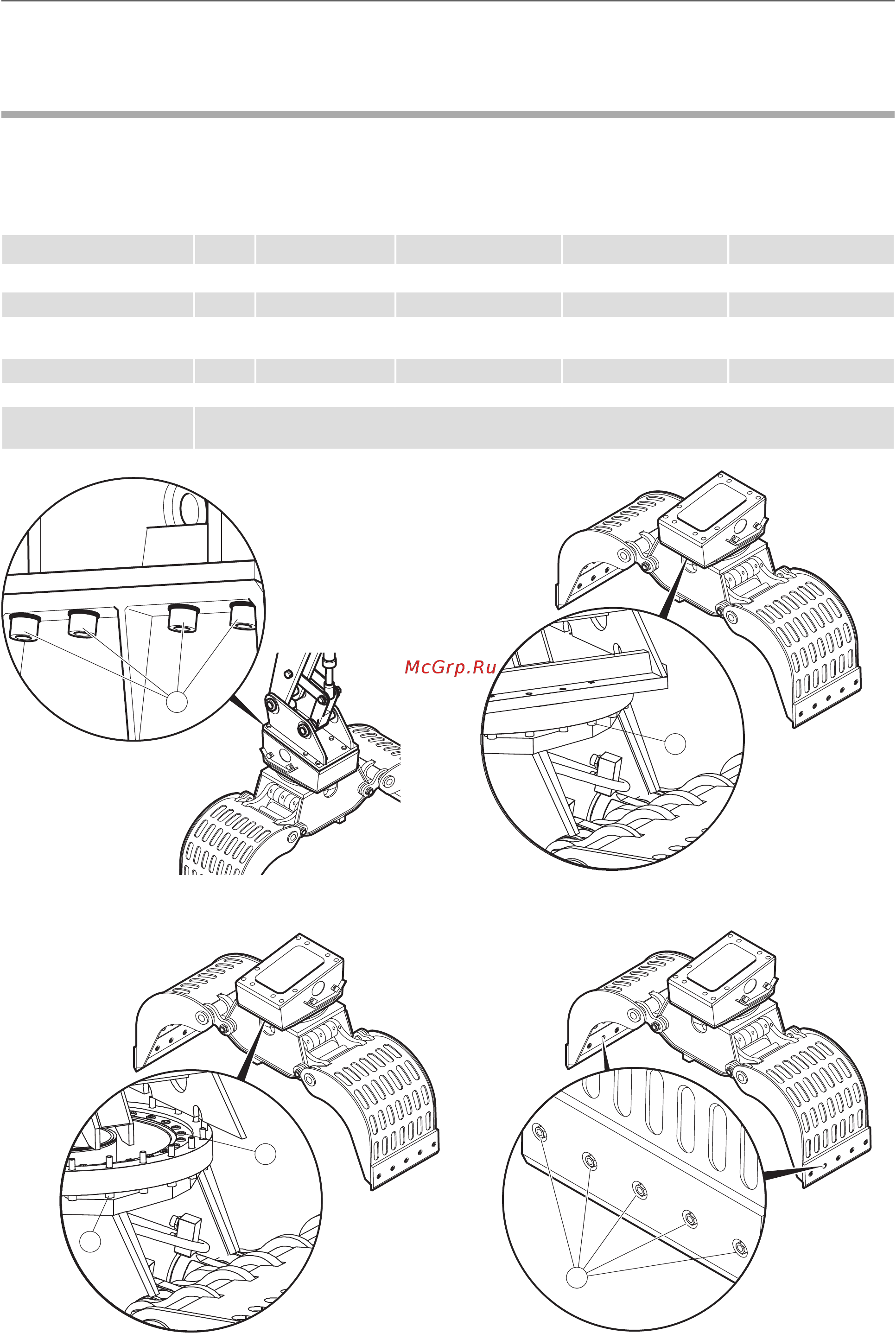

Болтовые соединения/моменты затяжки для MG 1800, MG
2300 и MG 2700
Болтовые соединения универсального грейфера подвержены очень высоким нагрузкам.
♦
Все ослабленные соединения необходимо затягивать, не превышая рекомендованных моментов
затяжки.
MG 2700MG 2300MG 1800
Моменты затяжкиИнтервалПоз.Точка соединения
1500 Нм1500 Нм1500 НмЕжедневноAПереходная плита*
300 Нм300 Нм200 НмЕженедельноBКорпус механизма
вращения
300 Нм300 Нм300 НмЕженедельноCБандаж
1350 Нм550 Нм550 НмПо необходимостиDСменные лезвия
Перед установкой винтов с внутренним шестигранником нанести на их резьбу противозадирный
состав. Не смазывать контактные поверхности головок винтов и стопорных шайб.
*
A
B
D
2
C
B
2
