Заводская табличка
ОСТОРОЖНО Отсутствующая информация
Заводская табличка содержит важную
информацию об универсальном грейфере.
Отсутствующая заводская табличка может
привести к неверному толкованию потенциальных
рисков и стать причиной опасности для
персонала. Информация на заводской табличке
должна быть всегда разборчивой.
► Поврежденная заводская табличка должна
быть немедленно заменена.
► Для заказа новой заводской таблички следует
использовать перечень запасных частей.

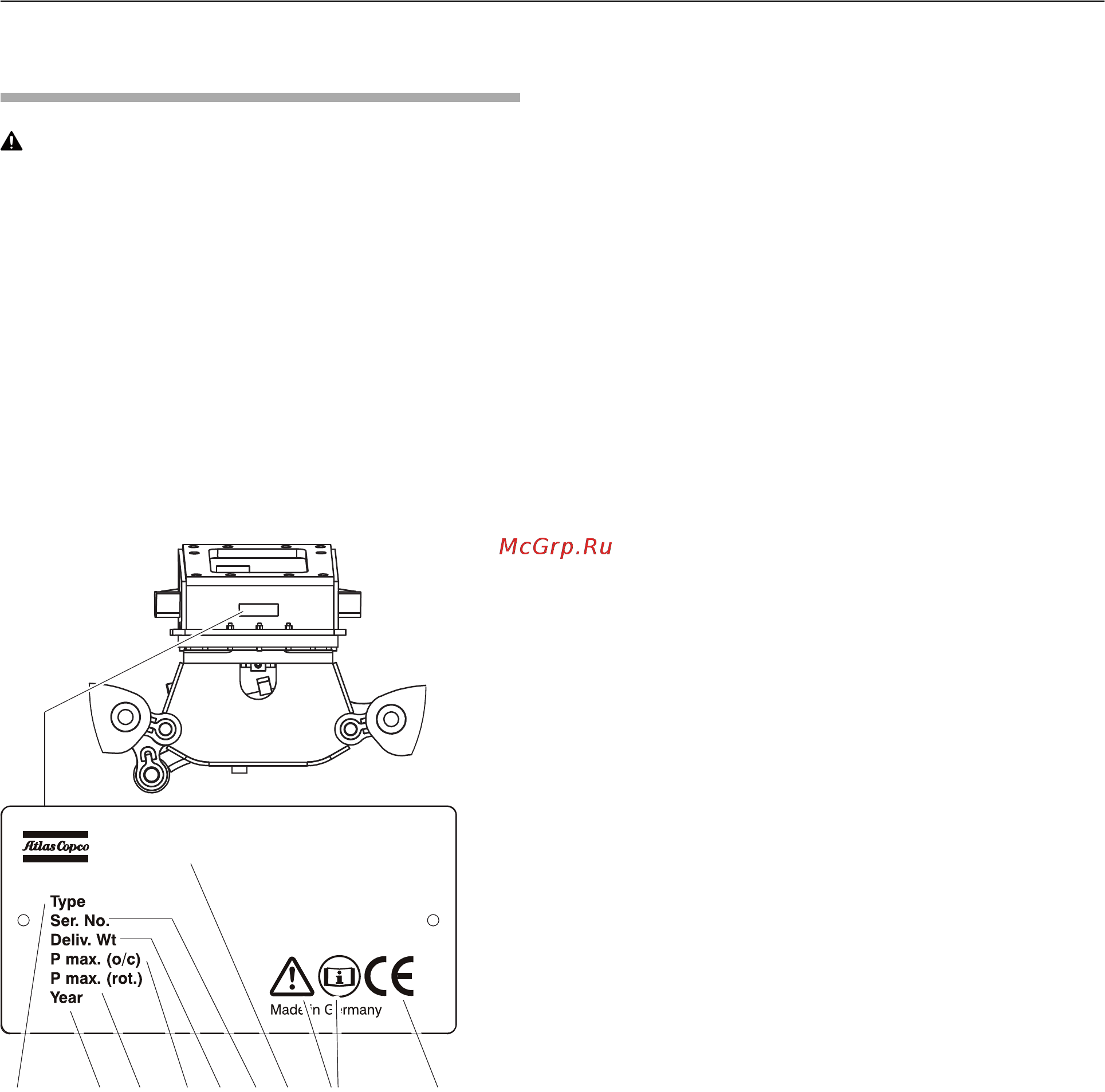

A B C D E F G H I
Atlas Copco Construction Tools GmbH
Helenenstraße 149, 45143 Essen, Germany
A. Модель
B. Год производства гидравлического
навесного оборудования
C. Макс. допустимое рабочее давление для
функции «Вращения»
D. Макс. допустимое рабочее давление для
функции «Размыкания/смыкания»
E. Масса гидравлического навесного
оборудования
F. Серийный номер
G. Название и адрес производителя
H. Символы предупреждения и книги
указывают на то, что перед началом
использования гидравлического навесного
оборудования необходимо прочесть
«Инструкции по технике безопасности и
эксплуатации», и в особенности – главу
«Безопасность».
I. Символ CE указывает на то, что
гидравлическое навесное оборудование
произведено в соответствии со стандартом
CE. Подробную информацию по данному
пункту см. в приложенном Заявлении о
соответствии ЕС.
