Транспортировка с
использованием вилочного
погрузчика
♦
Переместить вилы вилочного погрузчика под
корпус так, чтобы гидравлическое навесное
оборудование не могло опрокинуться.
♦
Медленно поднять гидравлическое навесное
оборудование.
♦
Переместить гидравлическое навесное
оборудование в отведенное для него место.
Транспортировка на
грузовом автомобиле
ОСТОРОЖНО Риск
опрокидывания/соскальзывания
гидравлического навесного оборудования
Опрокидывание/соскальзывание и падение
гидравлического навесного оборудования с
грузовой поверхности автомобиля может
привести к серьезным травмам.
► Установить гидравлическое навесное
оборудование на противоскользящий коврик.
► Закрепить гидравлическое оборудование на
погрузочной площадке тросами или цепями.
♦

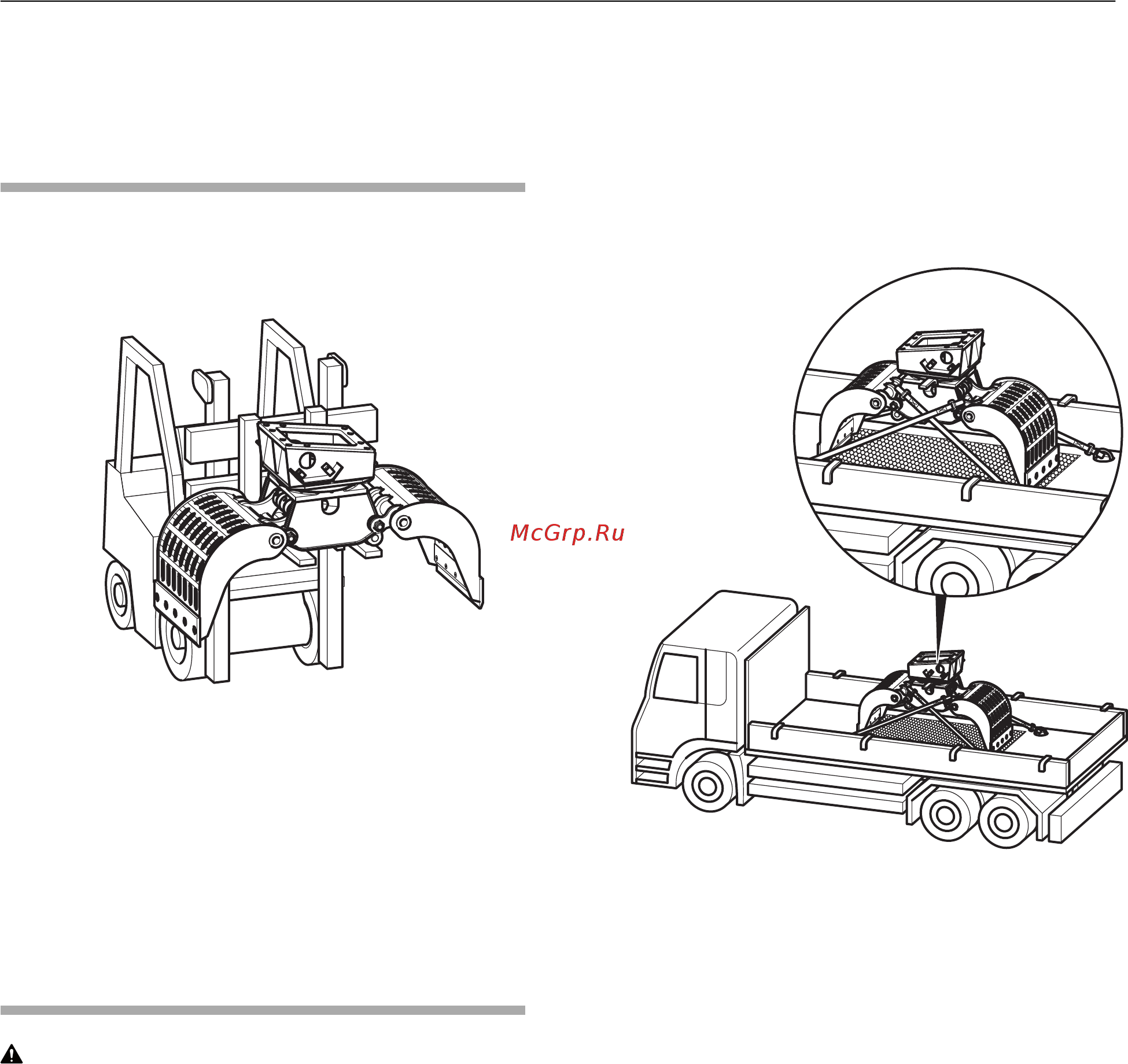

Закрепить гидравлическое навесное
оборудование на погрузочной площадке, как
показано на следующей иллюстрации.
♦
Соблюдайте действующие
национальные/местные предписания по
креплению грузов.
