Atlas Copco MG 2300 [24/56] Гидравлические соединения
![Atlas Copco MG 2300 [24/56] Гидравлические соединения](/views2/1340356/page24/bg18.png)
♦

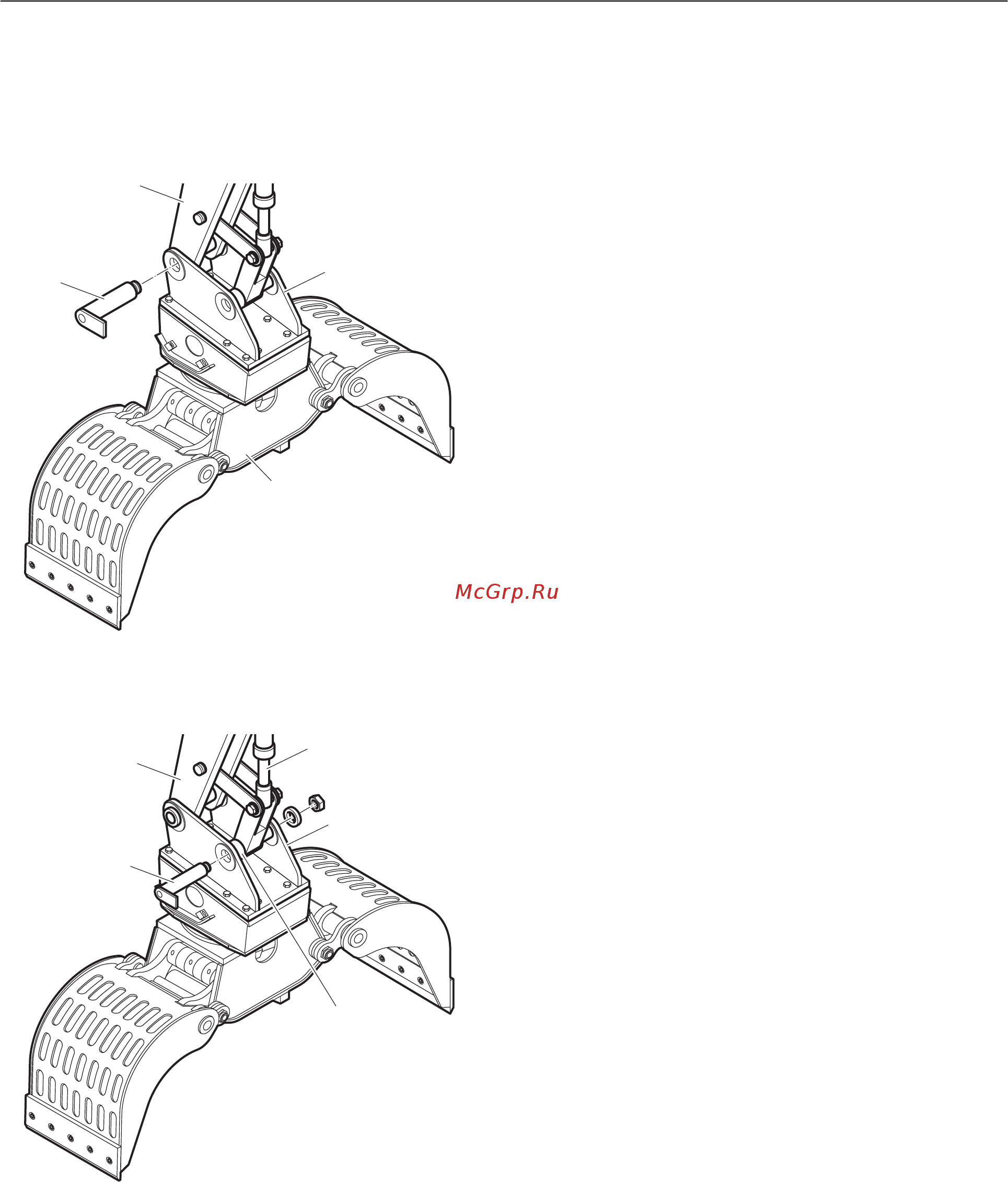

Помощник должен указать, когда отверстия на
переходной плите (В) выровнены с
отверстиями на рукояти (А).
♦
Установить и зафиксировать болт рукояти (С).
A
C
D
B
♦
Поднять гидравлическое навесное
оборудование (D).
A
G
F
B
E
♦
Удлинить цилиндр (E), чтобы отверстие рычага
(F) было выровнено с отверстием переходной
плиты (В).
♦
Установить и зафиксировать болт рычага (G).
♦
Аккуратно передвинуть цилиндр ковша (E) до
конечных положений.
Механические упоры в любом положении не
должны ограничивать движение переходной
плиты. Если механические упоры ограничивают
движение переходной плиты, необходимо
проконсультироваться с местным центром
обслуживания клиентов/дилером «Atlas Copco».
Гидравлические соединения
УBEДOMЛEHИE Риск повреждения из-за
неисправной гидравлической системы
Несущая машина должна быть оснащена
гидравлической системой, подходящей для
работы гидравлического навесного оборудования.
Неправильно установленные линии и
неправильные размеры соединений могут
привести к нагреванию масла и повреждению
гидравлического навесного оборудования.
► Использовать только гидравлические линии
надлежащего размера (см. главу «Технические
характеристики»).
► Проверить размеры гидравлических линий на
существующих гидравлических системах! Все
подающие и возвратные трубопроводы бака
должны иметь достаточный внутренний
диаметр и достаточную толщину стенки.
► Гидравлические шланги не должны быть
перекручены.
♦
Отключить несущую машину.
♦
Сбросить давление в гидравлической системе
с помощью снятия предварительного
напряжения гидравлического бака несущей
машины.
♦
Закрыть все запорные клапаны блока стрелы,
если не используются быстроразъемные
соединения.
УBEДOMЛEHИE Риск повреждения
гидравлического оборудования
Если гидравлические трубопроводы и соединения
загрязнены, песок, мелкие частицы и грязь могут
попасть в гидравлическое навесное оборудование
и повредить его.
► Перед подсоединением гидравлических
трубопроводов очистить все гидравлические
трубопроводы и соединения.
♦
Отдать загрязненные гидравлический
трубопроводы на промывку в
специализированную компанию.
♦
Очистить загрязненные соединения
гидравлических трубопроводов подходящим
универсальным чистящим средством,
растворяющим смазку.
♦
Соблюдать указания производителя по
безопасности и использованию чистящего
средства.
© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
Оригинальное руководство
24
