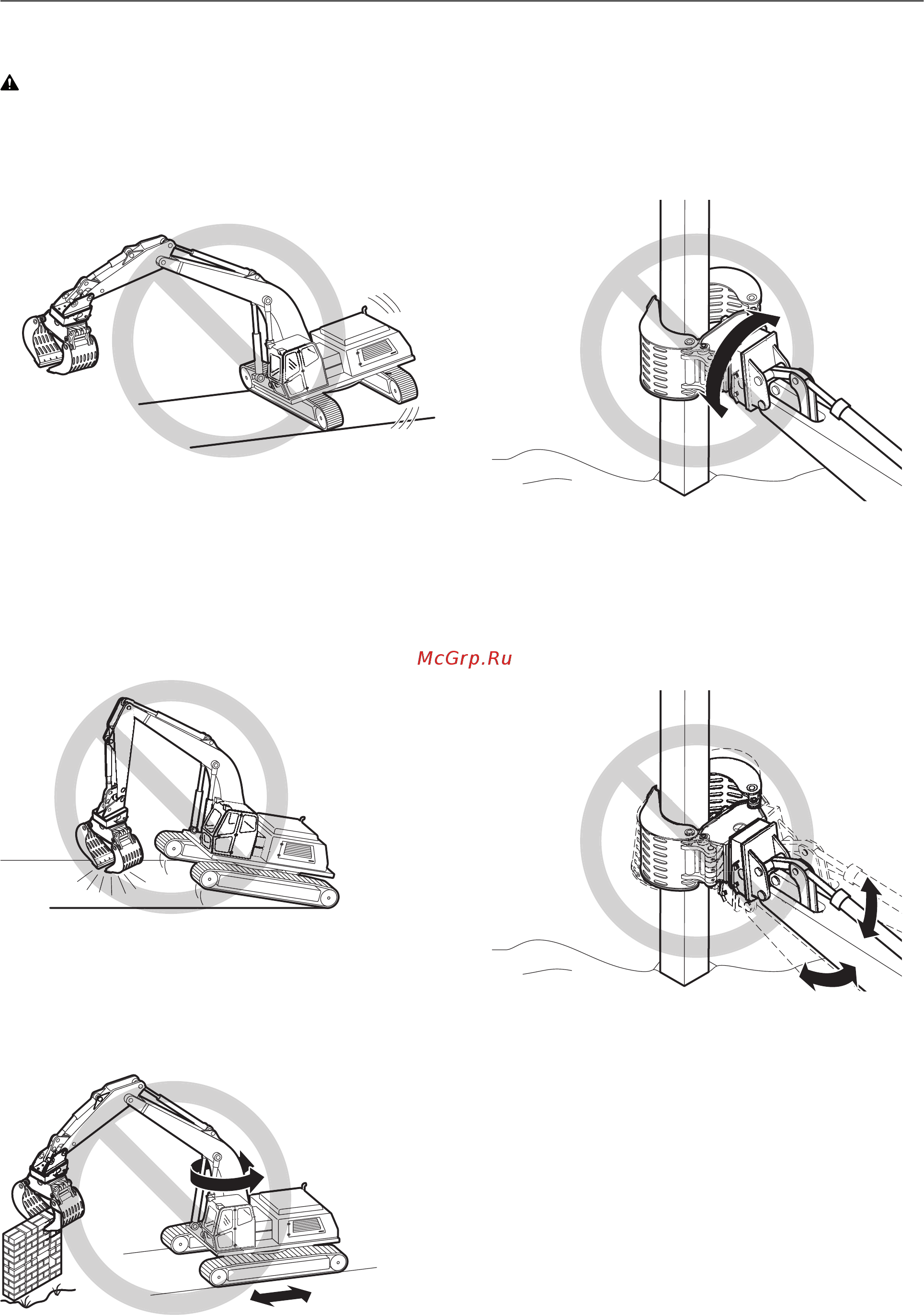

Использование полной длины стрелы
ОСТОРОЖНО Риск опрокидывания
Несущая машина может опрокинуться и стать
причиной травм и повреждений.
► Запрещается работать с полностью
выдвинутой стрелой, если она не направлена
в сторону движения.
Передвижение несущей машины
♦
Запрещается перемещать несущую машину в
сторону, установив гидравлическое навесное
оборудование на землю для подъема несущей
машины.
Это приведет к серьезному повреждению
гидравлического навесного оборудования.
Перемещение стрелы
♦
Запрещается перемещать стрелу или
машину-носитель во время захвата.
Это приведет к серьезному повреждению
гидравлического навесного оборудования.
Вращение гидравлического навесного
оборудования
♦
Запрещается вращать гидравлическое
навесное оборудование во время захвата.
Это приведет к серьезному повреждению
гидравлического навесного оборудования.
Вытягивание цилиндра
♦
Запрещается выдвигать цилиндр ковша во
время захвата.
Такое изгибающее действие приведет к
уничтожению гидравлического навесного
оборудования.
31© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
