Сброс давления в
гидравлической системе
Даже после отключения несущей машины в
гидравлической системе присутствует
значительное остаточное давление.
Перед выполнением работ по обслуживанию
универсального грейфера следует сбрасывать
давление в гидравлической системе.
Выполнить следующее.
♦
Остановить двигатель, но оставить
включенным зажигание.
♦
Многократно размыкать, смыкать и вращать
универсальный грейфер.
Смазка
Интервал смазки: перед каждой рабочей сменой.
♦
Поместить универсальный грейфер на землю.
♦
Закрепить несущую машину так, чтобы она не
могла неконтролируемо двигаться.
♦
Для смазки использовать только смазку для
ножниц.
♦
Установить смазочный пистолет на смазочные
ниппели.

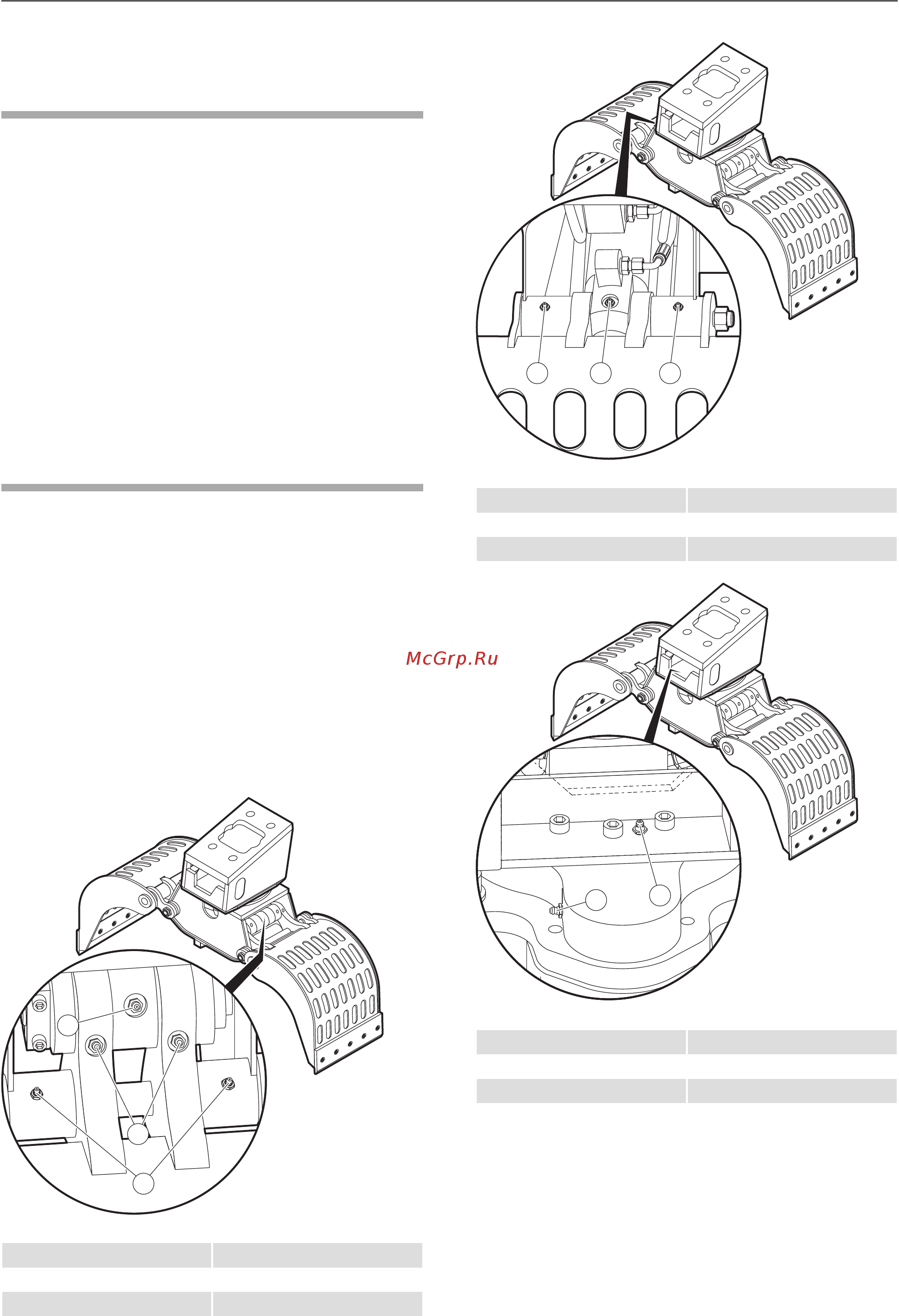

Смазка MG 100
1
2
3
каждые 8 чТочка смазки 1
каждые 8 чТочка смазки 2
каждые 8 чТочка смазки 3
4 5 6
каждые 8 чТочка смазки 4
каждые 8 чТочка смазки 5
каждые 8 чТочка смазки 6
7
8
каждые 8 чТочка смазки 7
каждые 8 чТочка смазки 8
37© 2013 Atlas Copco Construction Tools GmbH | No. 3390 5068 13 | 2013-06-12
