Контроллеры NC-2000-D

Версия 1.1 страница 12

Схема подключения

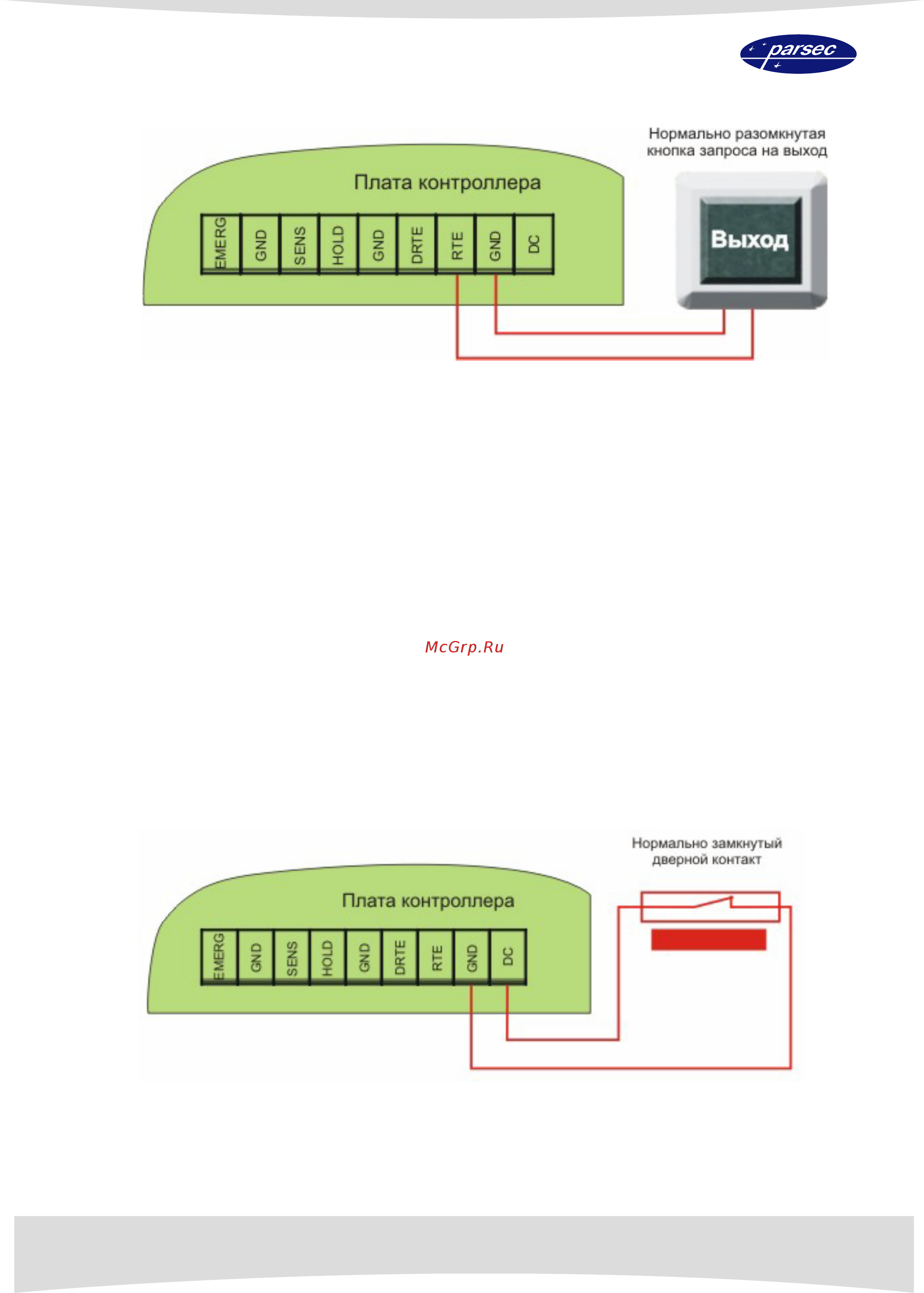

Схема подключения кнопки запроса на выход приведена на рисунке 6.

Рисунок 6. Схема подключения кнопки запроса на выход.

Мониторинг двери

Дверные контакты (DC) необходимы для контроля состояния двери (мониторинг двери). С

их помощью определяется, закрыта или открыта в настоящее время дверь. При

использовании дверного контакта система может выдавать предупреждение о том, что

дверь слишком долго оставлена открытой, определять несанкционированное открывание

(взлом) двери, своевременно отключать замок.

Схема подключения

Дверной контакт может подключаться

двумя способами, в зависимости от установленного

при программировании контроллера типа линии. Использование линии с двумя

состояниями проще, однако, позволяет следить только за состоянием контактов, но не за

состоянием проводов, соединяющих контроллер и дверной контакт. Линия с 4-мя

состояниями позволяет определять не только замкнутое или разомкнутое состоянием

контактов, но и замыкание или

обрыв линии, как это делается в системах сигнализации. В

этом случае повышается уровень безопасности, обеспечиваемый системой.

Схему включения дверного контакта следует выбирать в соответствии с установкой,

выбранной при программировании контроллера.

При использовании схемы с контролем линии (подводящих проводов) необходимо

использовать два резистора (R1 и R2 на рисунке 7б). Резисторы могут быть на

минимальную мощность рассеивания (например, 0,125 Вт). Номинал резистора

R1 – 2,2 кОм, R2 – 4,7 кОм.

Рисунок 7а. Подключение DC без контроля подводящих проводов.
