Parsec NC-2000-D [23/26] Установки в контроллере

Контроллеры NC-2000-D

Версия 1.1 страница 23

Одним их способов преодоления ограничения на количество контроллеров в сети может

быть использование дополнительного ПК-интерфейса, либо ЦКС.

Установки в контроллере

Для конфигурирования интерфейса RS-485 на плате контроллера (рядом с клеммами для

подключения витой пары) имеются три съемные перемычки, приведенные на рисунке 16.

Стоит отметить, что в контроллерах серии NC-2000-D, в отличие от остальных

контроллеров системы ParsecNET 2.5, вход и выход для подключения интерфейса RS-485

запараллелен. Поэтому линии входа и выхода следует подключать к одним клеммам

(см. рисунок 16, приведенный ниже).

Перемычки необходимо установить в соответствии с приведенной ниже таблицей в

зависимости от того, является ли контроллер промежуточным, оконечным или временно

отключенным.

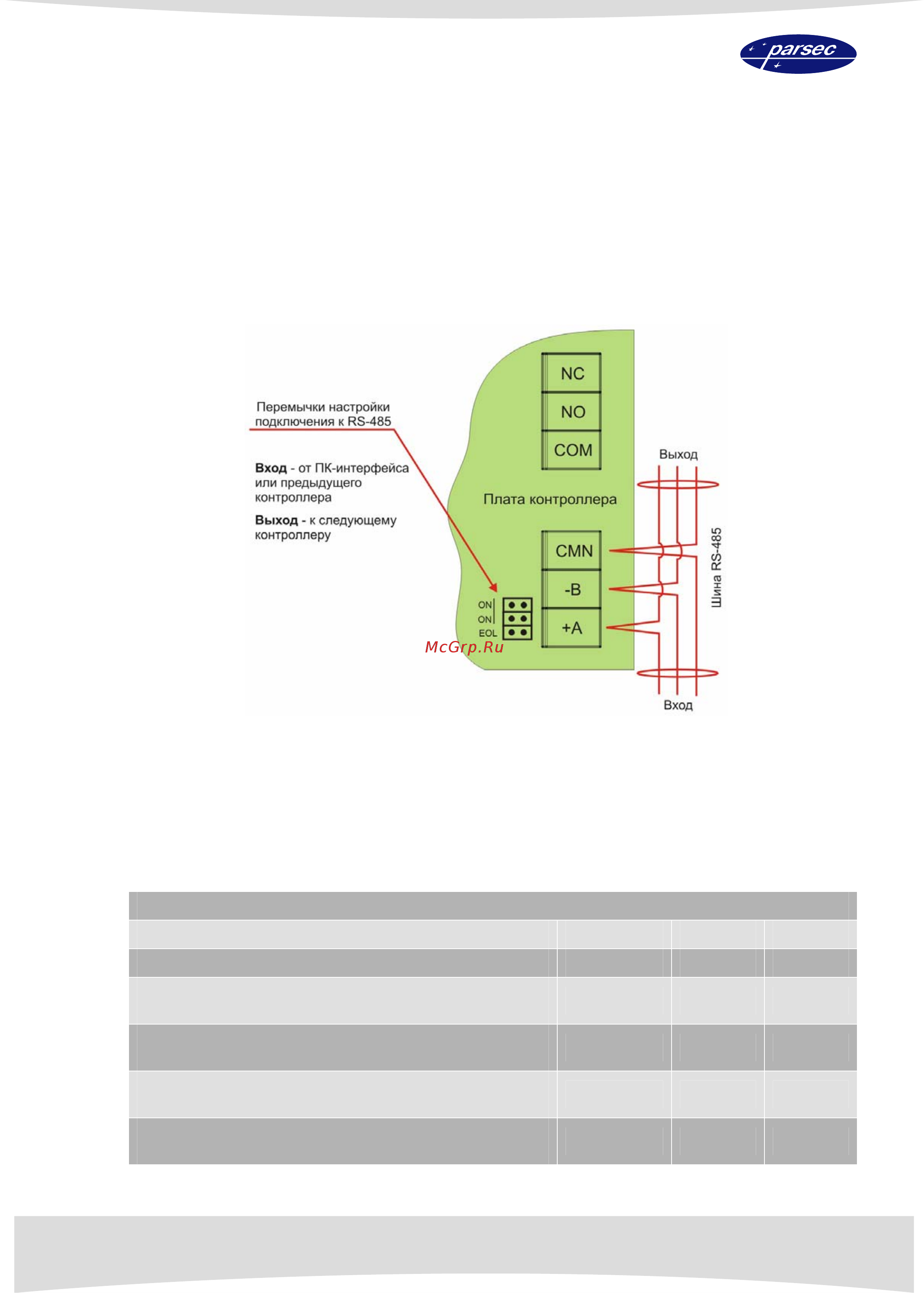

Рисунок 16. Подключение контроллера к шине RS-485.

Вариант с отключенным контроллером, приведенный в таблице ниже, может

использоваться для временного исключения контроллера из опроса при наладке системы

без перекоммутации проводов интерфейса RS-485.

Вы можете также временно исключить из опроса и единственный контроллер на линии,

сняв перемычки ON. Каждая из этих перемычек отключает линии «А» и «B»

интерфейса

RS-485 соответственно.

Установка перемычек интерфейса RS-485

Место контроллера в системе ON ON EQL

Единственный контроллер в системе ДА ДА ДА

Любой контроллер в системе, кроме последнего на

линии, контроллер подключен

ДА ДА НЕТ

Последний контроллер на линии, контроллер

подключен

ДА ДА ДА

Любой контроллер в системе, кроме последнего на

линии, контроллер отключен

НЕТ НЕТ НЕТ

Последний контроллер на линии, контроллер

отключен

НЕТ НЕТ ДА

Примечание: «ДА» соответствует установленной перемычке, «НЕТ» – не установленной.
