Контроллеры NC-2000-D

Версия 1.1 страница 22

Контроллер 1

От ПК

Контроллер 2

Шина интерфейса RS-485

Контроллер N

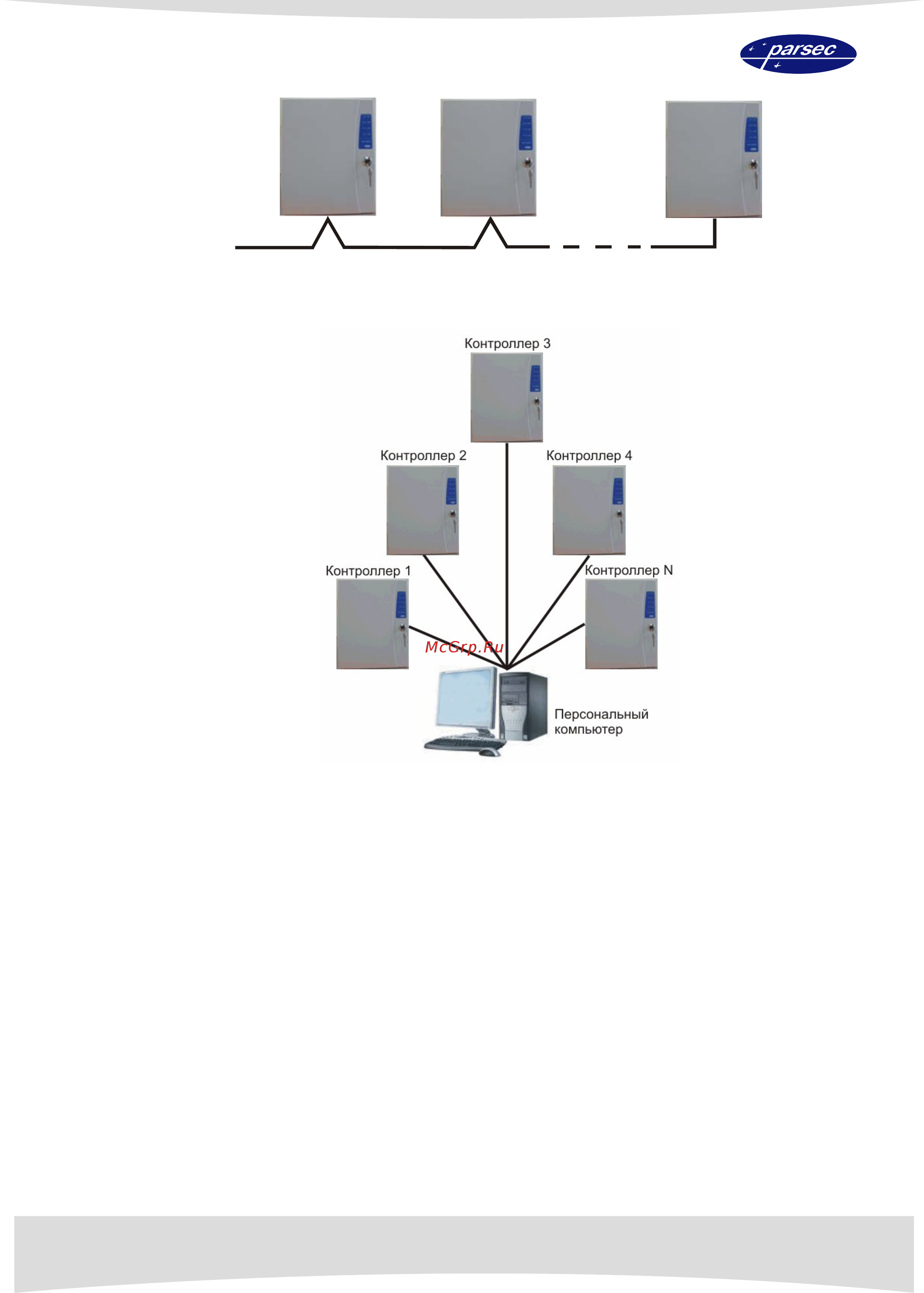

а). Соединение контроллеров по топологии «Шина».

б). Соединение контроллеров по топологии «Звезда».

Рисунок 15. Типы соединений контроллеров в системе.

Топология «шина» является более предпочтительной, поскольку в данном случае

количество нагрузочных резисторов, устанавливаемых на концах каждого ответвления сети

контроллеров, равно всего двум (на стороне интерфейса и на стороне последнего

контроллера линии). За счет этого в сети может использоваться

максимальное число

контроллеров (до 30 на каждый выход ПК-интерфейса или ЦКС).

Ограничение связано с нагрузочной способностью драйверов линии. При топологии типа

«звезда» на каждое ответвление сети необходим нагрузочный резистор, что резко снижает

максимальное количество контроллеров на линии (максимум 4...5 контроллеров). Из этого

следует, что лучше проложить более длинные кабели для обеспечения

топологии типа

«шина», нежели экономить на кабеле и использовать топологию типа «звезда».

Однако, если конфигурация объекта все же требует создания топологии «звезда», то

рекомендуется устанавливать вместо ПК-интерфейса ЦКС.

Естественно, что при небольших системах (2…4 точки прохода) топология сети особого

значения не имеет, и выбор следует делать исходя из удобства разводки

коммуникаций на

объекте.

Могут применяться и комбинированные варианты, при этом максимальное количество

контроллеров в сети определяется количеством нагрузочных резисторов на концах линий.
