Контроллеры NC-2000-D

Версия 1.1 страница 24

Если Вы расширяете систему, то не забудьте на контроллере, который был

последним, а также на вновь установленном контроллере правильно переустановить

перемычки.

Адреса

Работа системы базируется на постоянном поочередном опросе состояний контроллеров

системы. Для индивидуального обращения к каждому контроллеру последние должны

иметь уникальный адрес в пределах линии RS-485. Порядок подключения контроллеров к

шине никак не связан с их адресами, контроллеры могут иметь произвольную адресацию в

диапазоне от 1 до 31. При этом, если используются два

ПК интерфейса, то для каждого из

них создается собственное адресное пространство, и, в общем случае, адреса могут быть

совпадающими (то есть на каждом из ПК-интерфейсов могут быть контроллеры с адресом

1, 2 и так далее).

При использовании ЦКС на каждую его линию также создается отдельное адресное

пространство. Не должно существовать двух

контроллеров с одинаковыми адресами

только в пределах одной линии.

Назначение адресов контроллеров производится с помощью аппаратных перемычек

(джамперов). Порядок программирования адреса рассмотрен в следующем разделе.

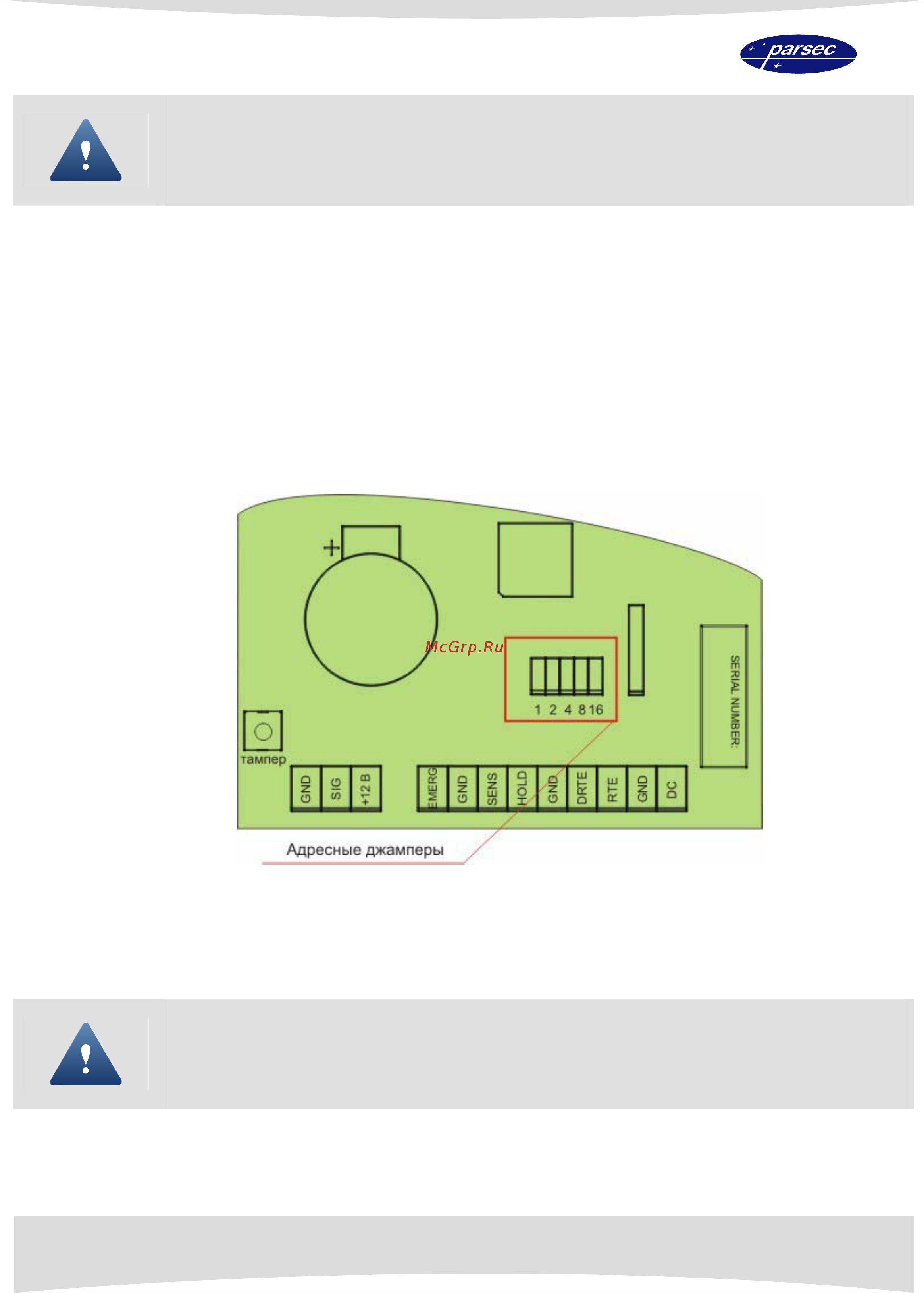

Рисунок 17. Установка адресных джамперов.

В виду ограниченности свободного пространства на печатной плате контроллера не

указано цифровое обозначение адресных джамперов. Поэтому устанавливать перемычки

следует исходя из приведенного выше рисунка 17. При условии, что клеммы входов

контроллера расположены в нижней части платы, нумерация адресов идет слева направо.

Еще раз напоминаем, что стандартно на одну линию RS-485 (один ПК-интерфейс или

одна шина ЦКС) можно подключить до 30 контроллеров. Это связано с нагрузочной

способностью драйверов линии.
