Контроллеры NC-2000-D
Версия 1.1 страница 16
Подключение турникетов
При использовании контроллера для управления турникетом схема подключения будет
отличаться от схемы подключения замка. Это связано, в первую очередь, с тем, что для
управления турникетом необходимо формировать два независимых управляющих сигнала
– для открывания турникета на вход и для открывания на выход. Естественно, при этом
контроллер используется в режиме
двухстороннего прохода, то есть с двумя
считывателями. Релейный выход (реле замка) работает на вход, а дополнительное реле
(доп. реле) работает на выход.
В турникетном режиме (устанавливается в ПО PNWin) дополнительное реле контроллера
перестает реагировать на все другие установки и события. Время срабатывания любого
реле задается временем замка. При установке значения «0» время
работы реле составит
0,5 секунды.
Следует также внимательно отнестись к установкам времени для реле. Если турникет
имеет собственную электронику, обеспечивающую необходимое время срабатывания
турникета, то время замка устанавливается равным нулю (в этом случае реальная
выдержка составит около 0,5 с). Для того чтобы в подобной ситуации не генерировался
сигнал тревоги во время проворота
турникета (проворот произойдет, естественно позже,
чем закончится время замка, равное в данном случае 0,5 с), контроллер автоматически
отсчитывает 5 секунд с момента поднесения карты, и только после этого начинает
реагировать на датчик проворота как на источник тревоги.
Для того чтобы через турникет не могли пройти двое и более людей по одной карте,
необходимо
к входу дверного контакта (DC) подключить датчик проворота турникета и в
приложении «Подсистема доступа» в настройках дверного канала включить опцию «Сброс
замка по геркону». В этом случае время замка будет сбрасываться после фактического
проворота турникета.
Примечание: в турникетах разных производителей логика работы датчиков проворота
может быть различной. Поэтому при подключении турникета
к контроллеру
может потребоваться специальный модуль сопряжения UIM-01, позволяющий на
выходе получить сигнал о провороте турникета в формате, требуемом для
контроллера. Для уточнения необходимости установки такого модуля
обратитесь к своему поставщику системы. Помимо этого у турникетов
различных марок длина импульса также различна, а поскольку длина импульса,
для нормальной работы контроллера, должна
быть не менее 250 миллисекунд,
иногда требуется использование модуля сопряжения UIM-01 (для
стандартизации длины импульса).
В турникетном режиме для контроллеров совместно со считывателями, для открывания
турникета на вход и на выход могут подключаться кнопки DRTE (открывание турникета на
вход) и RTE (открывание турникета на выход) соответственно.

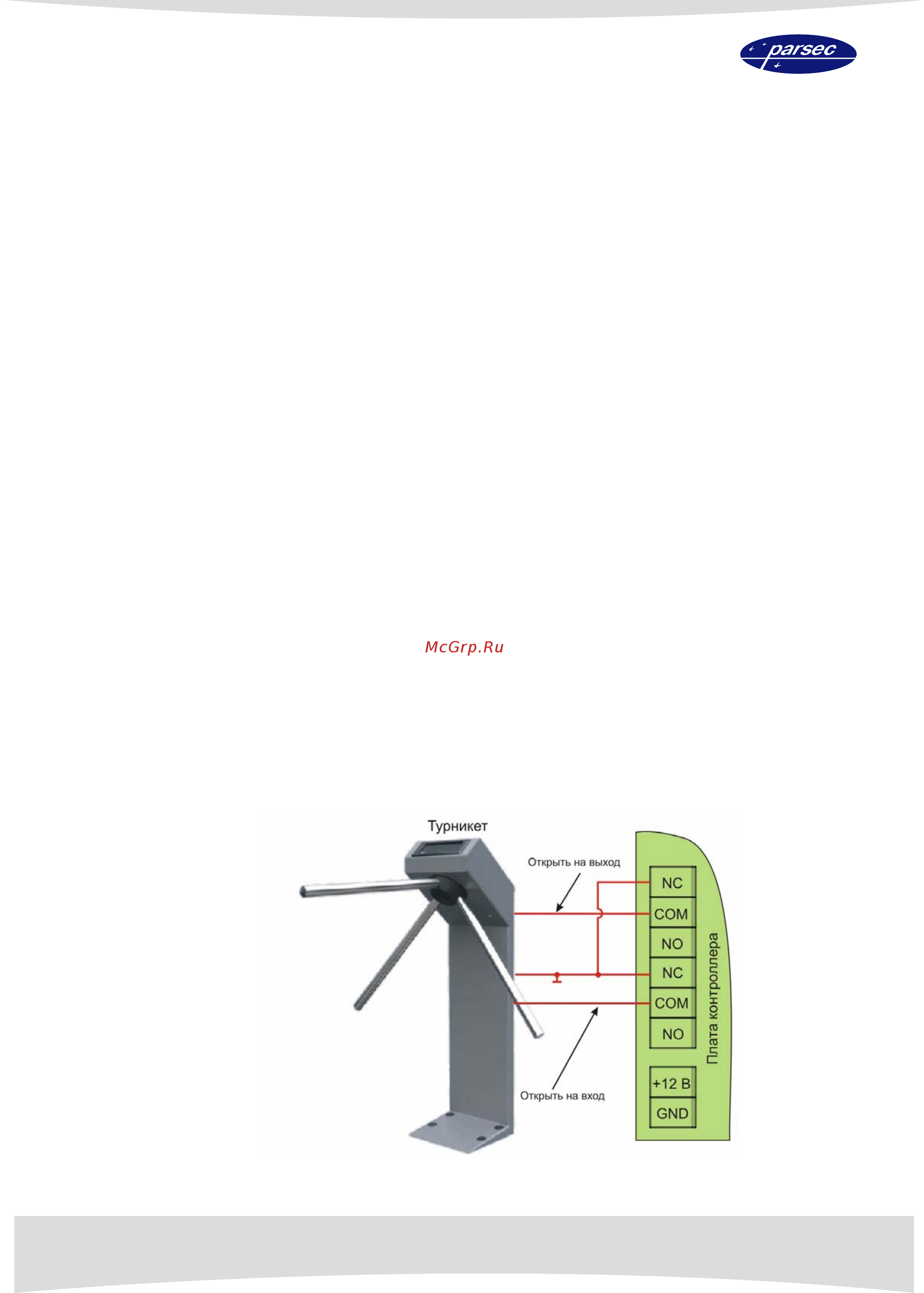

Рисунок 10. Подключение контроллера к турникету.
