Контроллеры NC-2000-D
Версия 1.1 страница 8
Плата контроллера

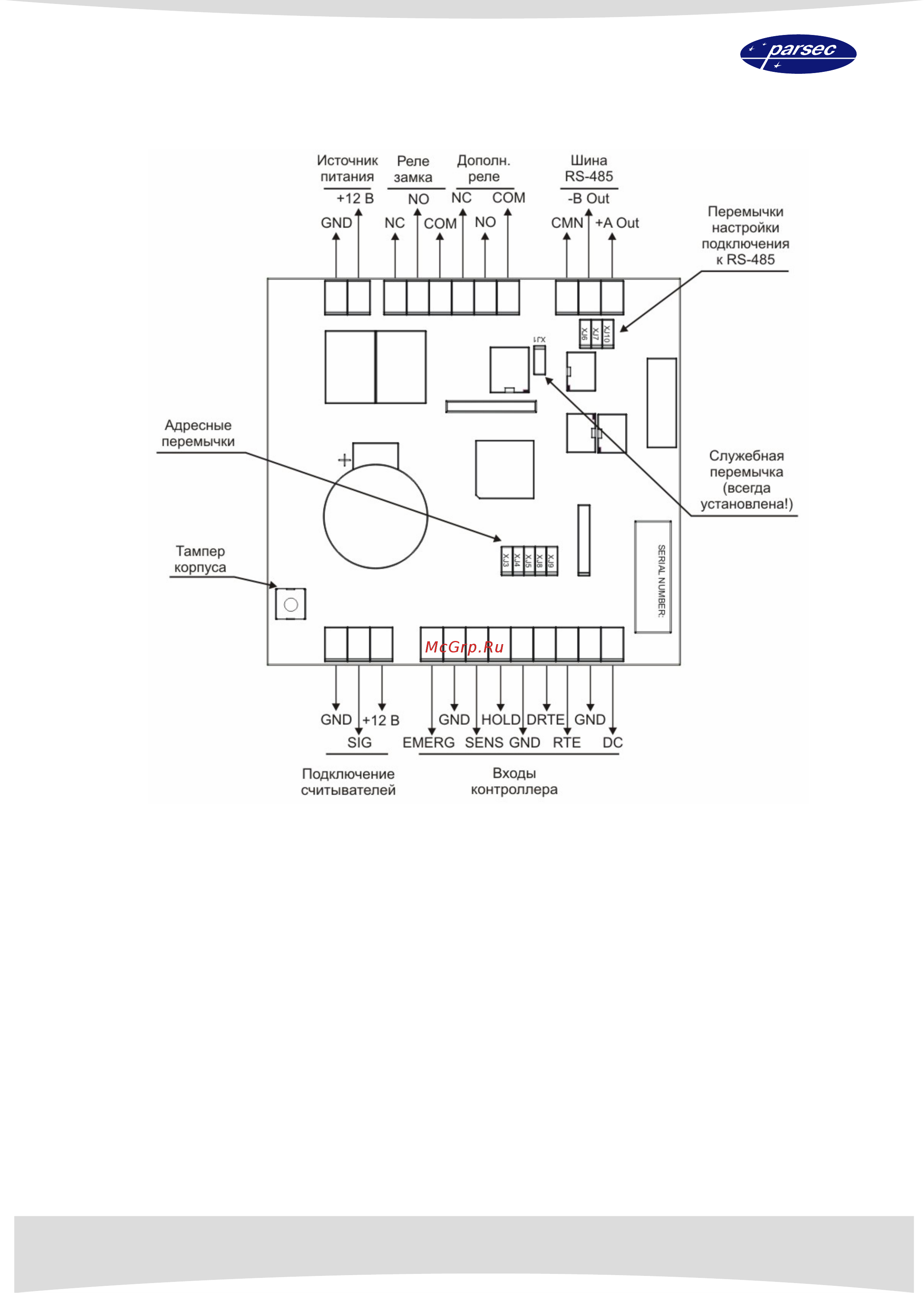

Внешний вид платы контроллера и расположение на ней основных элементов
иллюстрируется рисунком 3.
Рисунок 3. Печатная плата контроллеров NС-2000-D.
На плате расположены несколько перемычек (джамперов). Для определения конфигурации
контроллера используются только некоторые из них:
– ADDRESS – назначение адреса контроллера.
– ON, EOL – конфигурирование подключения контроллера к шине
RS-485.
– XJ1 – служебная перемычка (всегда должна быть
установлена).
Правила установки перемычек описаны далее в соответствующих разделах.
