Подавление выбросов на замках

Все замки, управление которыми осуществляется коммутацией силовой обмотки

электромагнита, для подавления выбросов напряжения должны быть зашунтированы

диодами, включенными в обратном направлении, или варисторами (см. рисунок 8 выше).

Такая защита предотвращает сбои или выход оборудования из строя при выбросах

напряжения на обмотках замков.

По возможности, варистор должен устанавливаться непосредственно

на клеммах замка.

Только при невозможности выполнения данного условия допускается установка варистора

на клеммах контроллера. Однако, в этом случае при использовании длинных линий

возможны сбои в работе оборудования.

Немаловажно также правильно осуществлять разводку питания замков и контроллера при

питании их от того же источника, что и контроллер. Провода, по которым

подается

напряжение на замок, должны подключаться непосредственно к клеммам платы источника,

и ни в коем случае не подключаться к клеммам платы контроллера (см. рисунок 9). Это

исключит протекание больших токов по общим проводам и обеспечит надежную работу

контроллера.

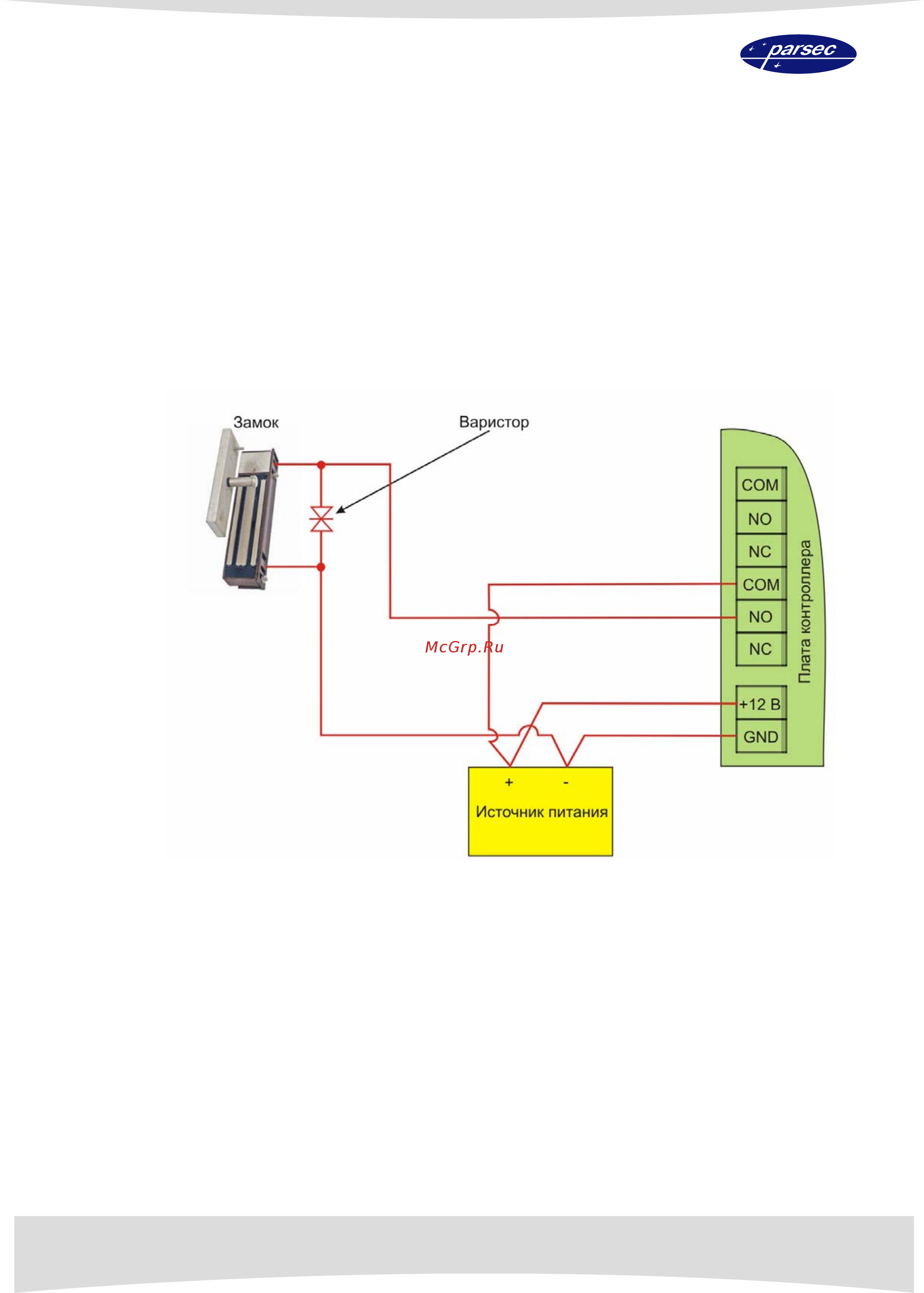

Рисунок 9. Питание замка от того же источника, что и контроллер.

Безопасность

Любая дверь, используемая для аварийной эвакуации (например, при пожаре), должна

быть оборудована средствами, открывающими замок в аварийной ситуации. Обычно на

такой двери устанавливается замок, запираемый напряжением, снабженный также

застекленной аварийной кнопкой, включенной в цепь питания замка. При разбивании

стекла

и нажатии кнопки замок открывается независимо от состояния системы управления

доступом.
