Контроллеры NC-2000-D
Версия 1.1 страница 17
Дополнительные входы
Контроллер NC-2000-D имеет два дополнительных входа, которые могут использоваться
для подключения датчиков сигнализации и кнопки дистанционного открывания двери
(DRTE). Указанная кнопка, в отличие от RTE, работает и при установке двух считывателей,
и может быть использована, например, для открывания двери с рабочего места секретаря.
Охранный датчик
Ниже на рисунках 11а и 11б приведены схемы
подключения стандартного детектора
движения к дополнительным входам контроллера. На рисунке 11а приведена схема
подключения охранного датчика с контролем подводящих проводов.
Питание датчиков можно осуществлять от источника питания контроллера, при этом ток
потребления датчиков вычитается из максимального тока, обеспечиваемого контроллером
для питания замка. Напряжение питания можно взять с соответствующих клемм платы
контроллера
(см. рисунки 11а и 11б).

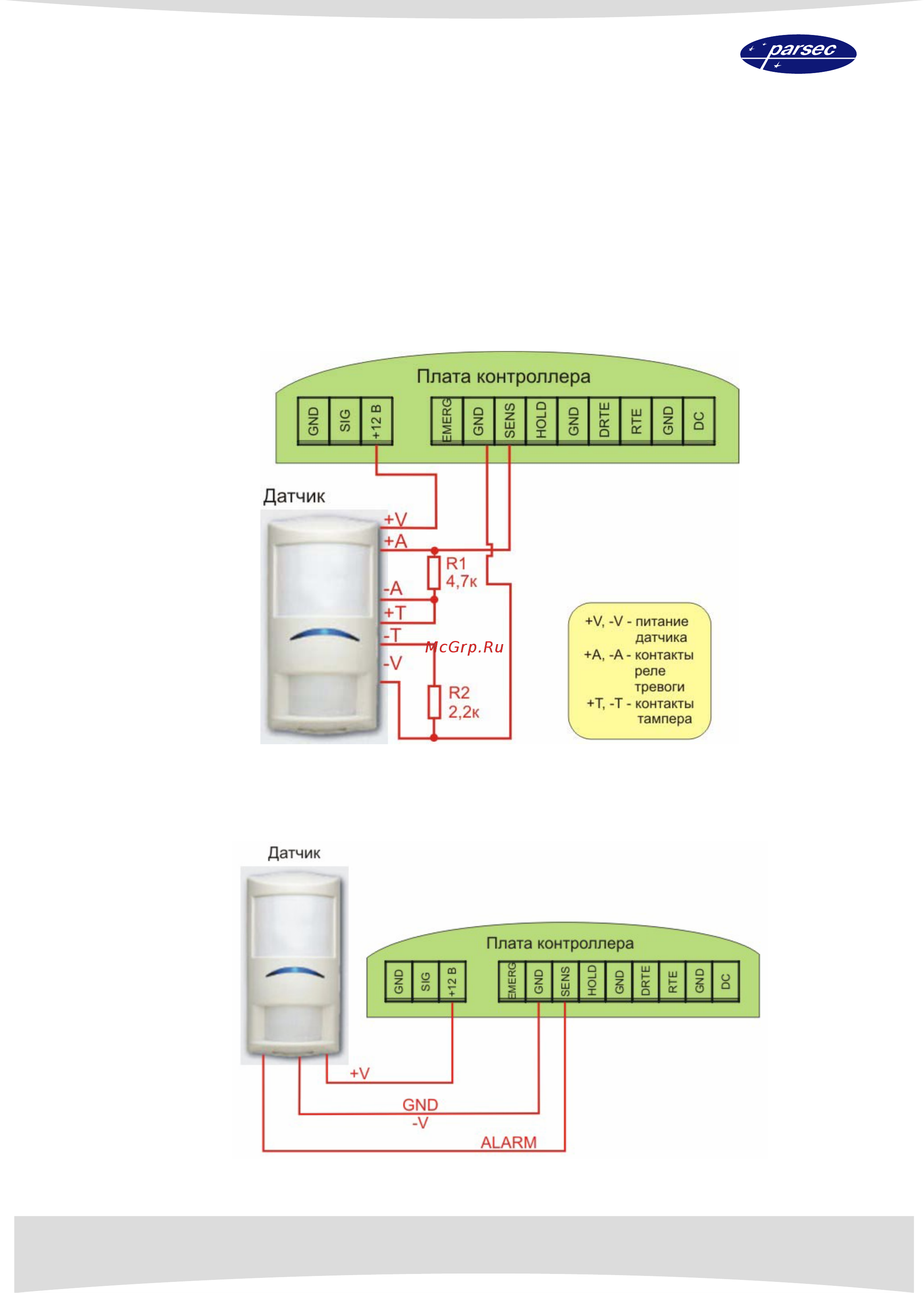

Рисунок 11а. Подключение охранного датчика с контролем подводящих проводов.
На рисунке 11б приведена схема подключения охранного датчика без контроля
подводящих проводов.
Рисунок 11б. Подключение охранного датчика без контроля подводящих проводов.
