101
Z270 SuperCarrier
Русский
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_ PB_D+
Dummy
IntA_ PB_D-
GND
IntA_ PB_SSTX +
GND
IntA_ PB_SSTX -
IntA_ PB_SSRX +
IntA_ PB_SSRX -
VbusVbus
Vbus
IntA_ PA_S SRX-
IntA_ PA_S SRX+
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +

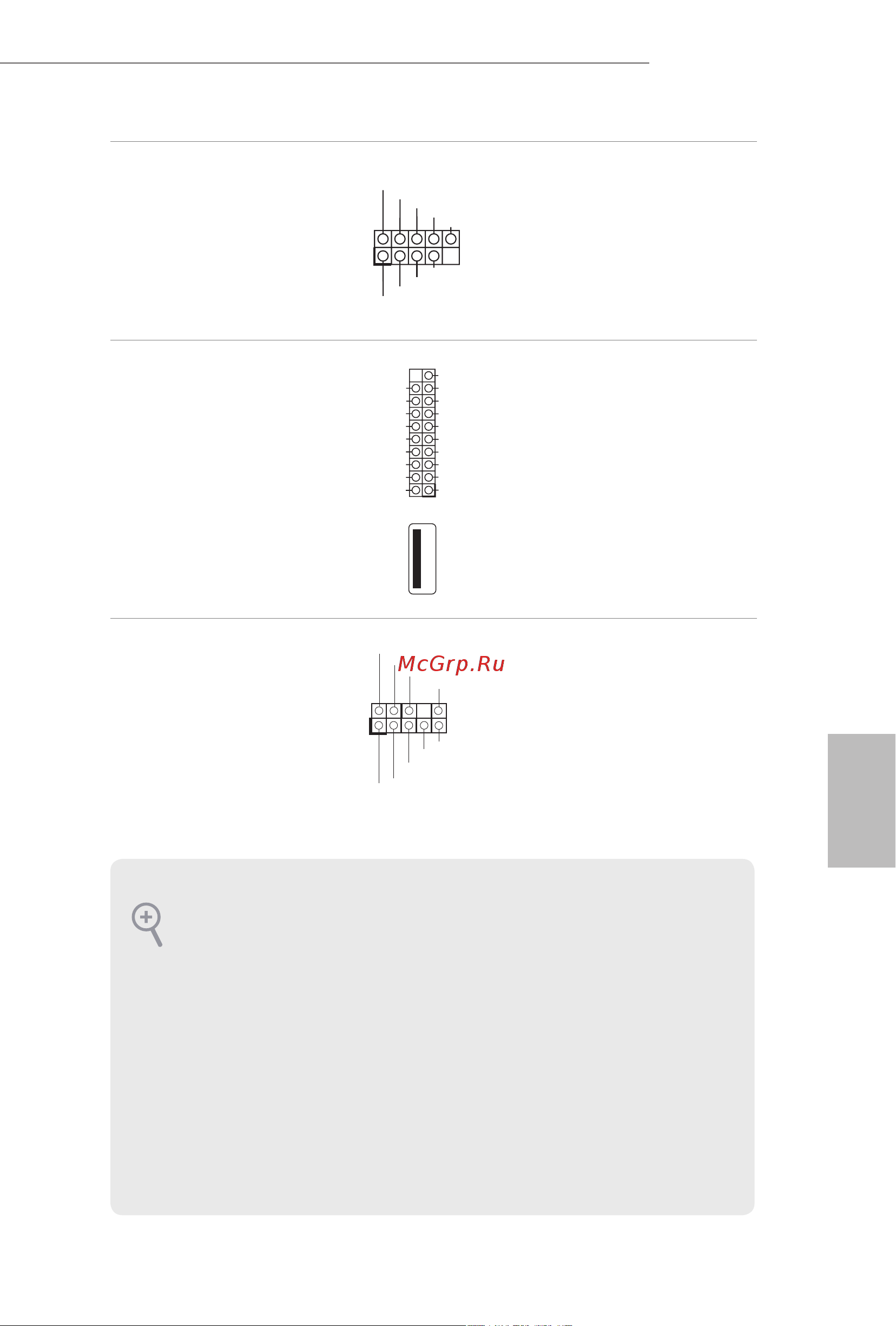

Колодки USB 2.0
(9-контактная, USB3_4
(см. стр. 1, № 23)
(9-контактная, USB5_6)
(см. стр. 1, № 22)
На системной плате
размещены две колодки.
Каждая колодка USB 2.0
может поддерживать два
порта.
Колодки USB 3.0
(19-контактная, USB3_5_6)
(см. стр. 1, № 10)
(19-контактная,USB3_7_8)
(см. стр. 1, № 9)
(USB3_9)
(см. стр. 1, № 8)
На системной плате
размещены две колодки
и один порт. Каждая
колодка USB 3.0 может
поддерживать два порта.
Аудиоколодки для передней
панели
(9-контактная,
HD_AUDIO1)
(см. стр. 1, № 30)
(9-контактная,
HD_AUDIO_RA1)
(см. стр. 1, № 29)
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели
корпуса поддерживал передачу сигналов HDA. Инструкции по установке
системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать не
нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).
