186
繁體中文

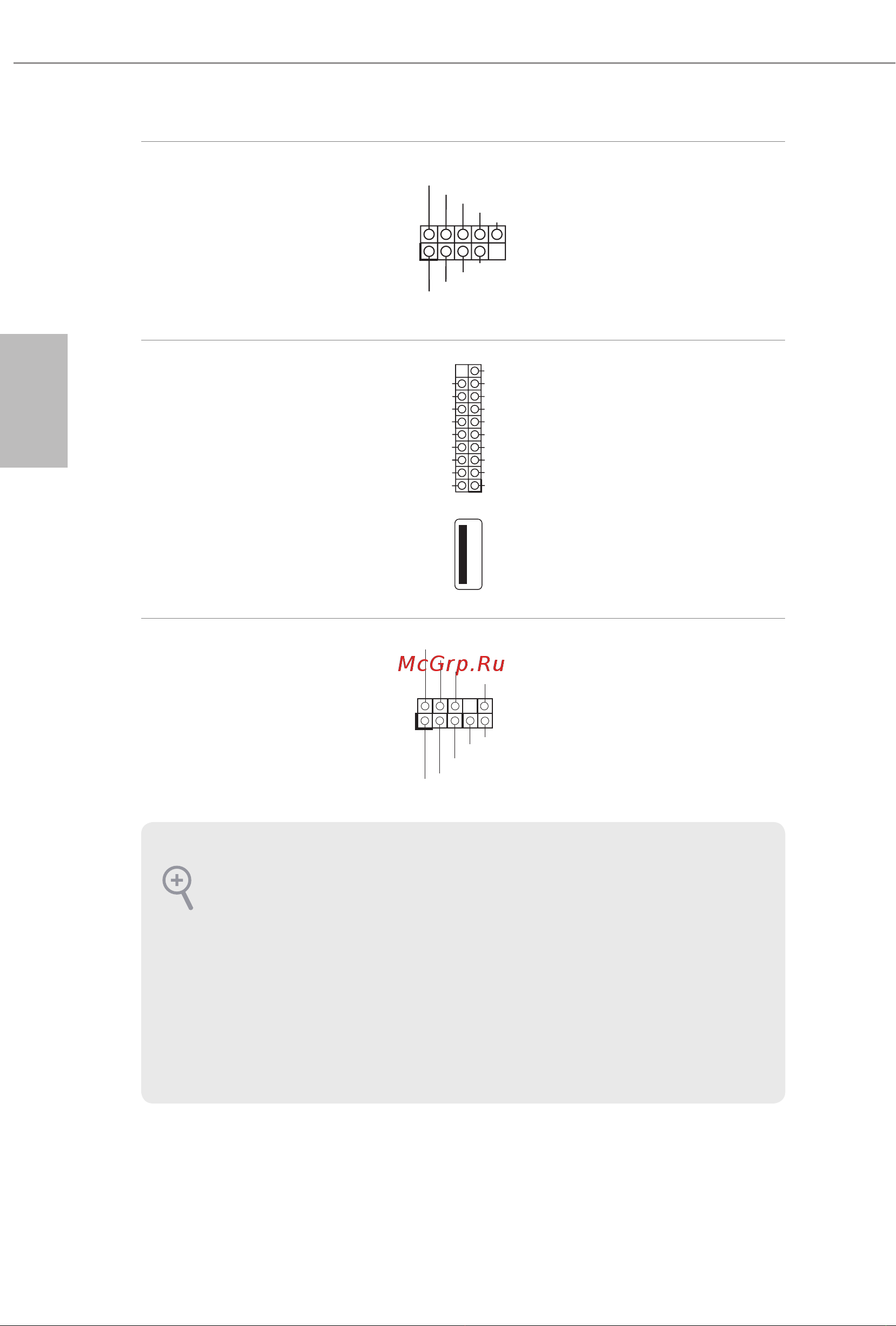

USB 2.0 排針
(9-pin USB3_4
（請參閱第 1 頁，編號 23）
(9-pin USB5_6)
（請參閱第 1 頁，編號 22）
本主機板上含有兩組
排針。 各 USB 2.0 排針
皆可支援兩個連接埠。
USB 3.0 排針
(19-pin USB3_5_6)
（請參閱第 1 頁，編號 10）
(19-pin USB3_7_8)
（請參閱第 1 頁，編號 9）
(USB3_9)
（請參閱第 1 頁，編號 8）
本主機板上有兩組排
針及一個連接埠。
各 USB 3.0 排針皆可
支援兩個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 30）
(9-pin HD_AUDIO_RA1)
（請參閱第 1 頁，編號 29）
本排針適用於連接音
訊裝置至前面板音訊。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_ PB_D+
Dummy
IntA_ PB_D-
GND
IntA_ PB_SSTX +
GND
IntA_ PB_SSTX -
IntA_ PB_SSRX +
IntA_ PB_SSRX -
VbusVbus
Vbus
IntA_ PA_S SRX-
IntA_ PA_S SRX+
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
