3
English
Z270 SuperCarrier

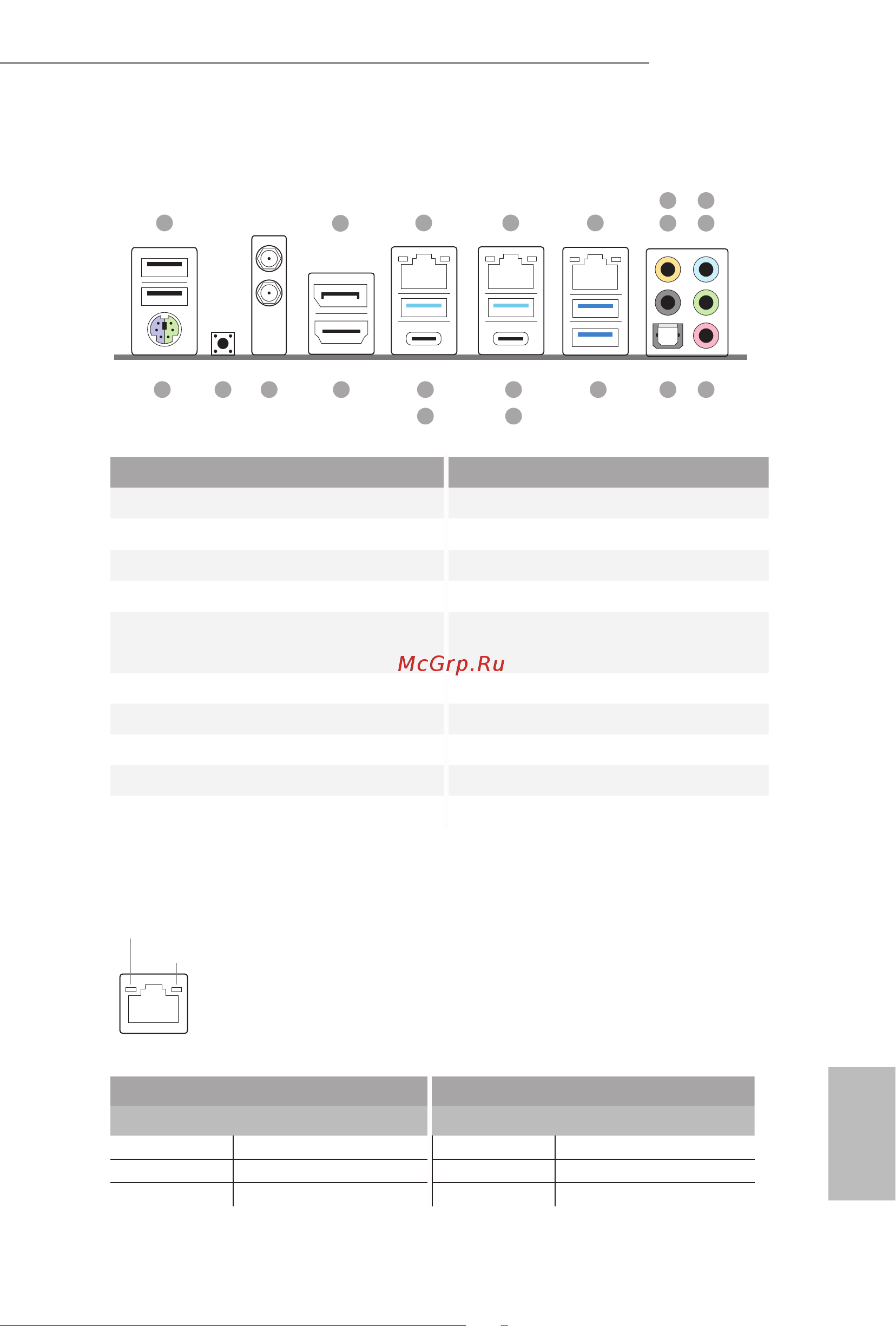

I/O Panel
No. Description No. Description
1 USB 2.0 Ports (USB12) 11 Optical SPDIF Out Port
2 DisplayPort 1.2 12 USB 3.0 Ports (USB3_34)****
3 LAN RJ-45 Port (Intel® I211AT)* 13 USB 3.0 Port (USB3_2)
4 LAN RJ-45 Port (Intel® I219V)* 14 Intel® underbolt
TM
3 (TB_2)
5
5G LAN RJ-45 Port (AQUANTIA®
AQC108)**
15 USB 3.0 Port (USB3_1)
6 Central / Bass (Orange) 16 Intel® underbolt
TM
3 (TB_1)
7 Rear Speaker (Black) 17 HDMI Port
8 Line In (Light Blue) 18 Antenna Ports
9 Front Speaker (Lime)*** 19 Clear CMOS Switch
10 Microphone (Pink) 20 PS/2 Mouse/Keyboard Port
* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
Activity / Link LED Speed LED
Status Description Status Description
O No Link O 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection
1
101113
14
19 12151720
2
7
6
9
8
4
18
3
16
5
ACT/LINK LED
SPEED LED
LAN Port
