5
English
Z270 SuperCarrier

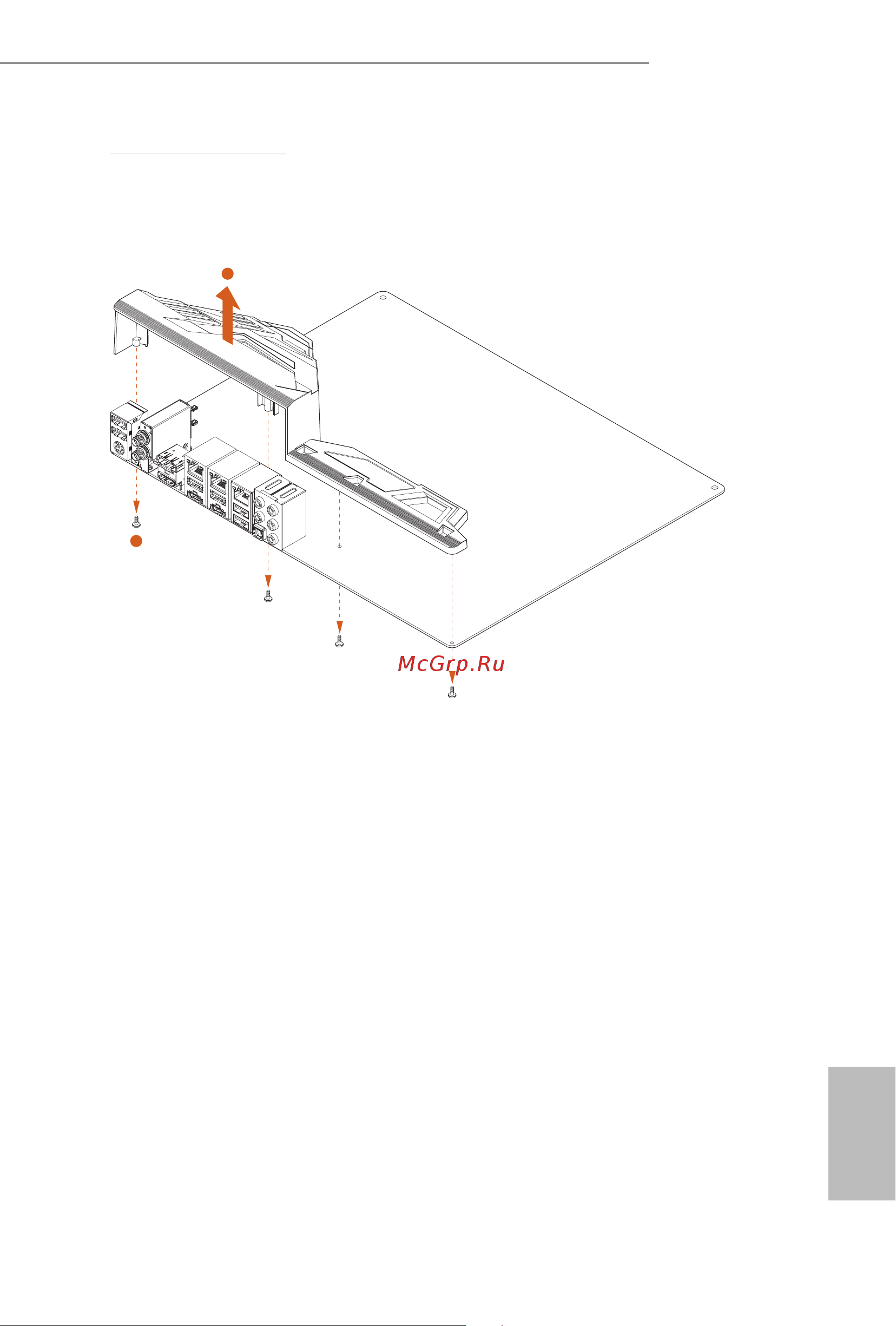

How to Remove the I/O Cover?
Certain graphics cards with extra thickness of the back plate may collide with the pre-installed I/O cover.
Before installing such a wider graphics card, please loosen the screws to remove the I/O cover, as the picture
shown below.
1
2
