171
Z270 SuperCarrier
簡体中文

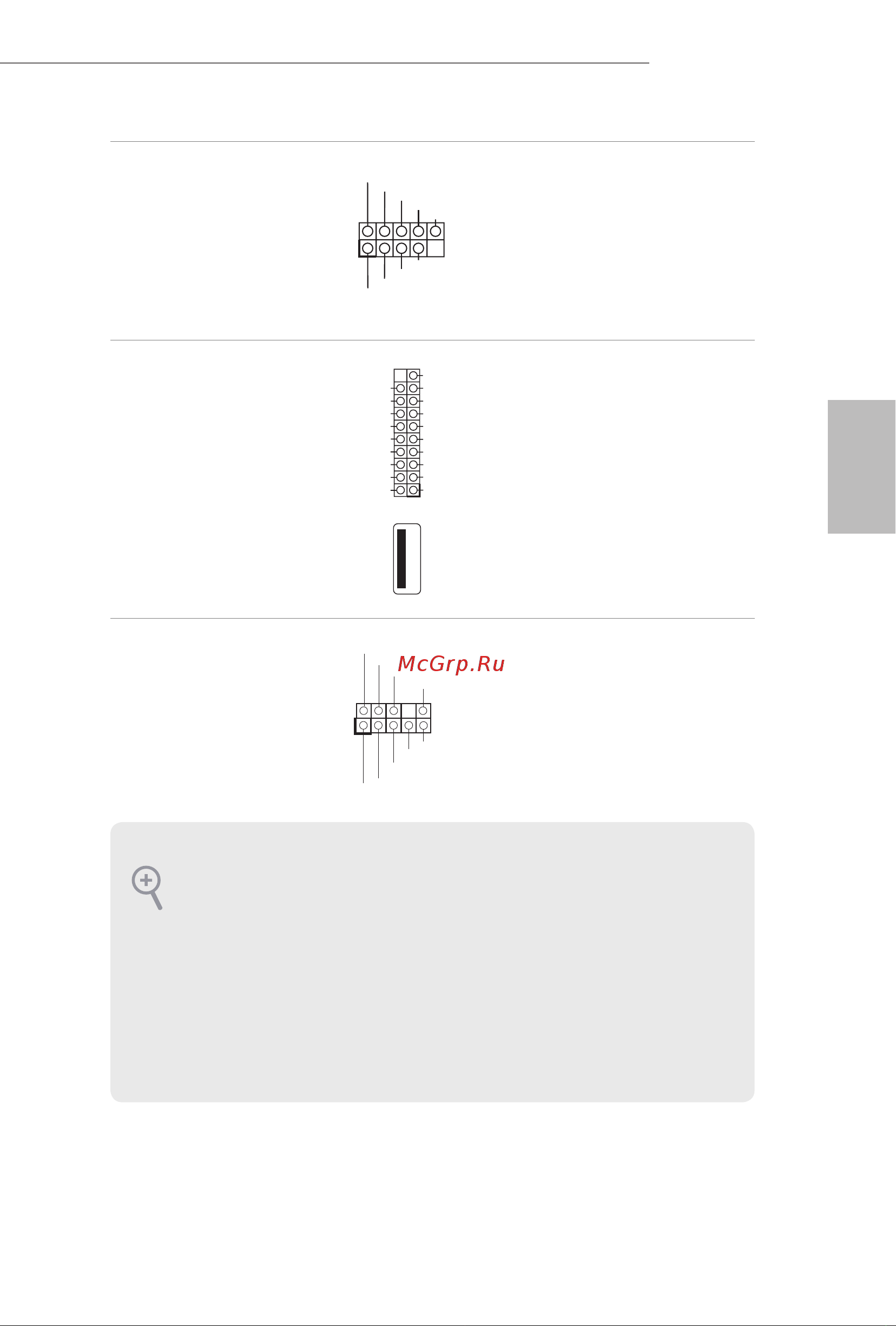

USB 2.0 接脚
（9- 针 USB3_4
（见第 1 页，第 23 个）
（9- 针 USB5_6）
（见第 1 页，第 22 个）
此主板上有 2 个接脚。
每个 USB 2.0 接脚可以支
持两个端口。
USB 3.0 接脚
(19 针 USB3_5_6)
（见第 1 页，第 10 个）
(19 针 USB3_7_8)
（见第 1 页，第 9 个）
(USB3_9)
（见第 1 页，第 8 个）
此主板上有 2 个接脚和
1 个端口。 每个 USB 3.0
接脚可以支持两个端口。
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 30 个）
(9 针 HD_AUDIO_RA1)
（见第 1 页，第 29 个）
此接脚用于将音频设备
连接到前音频面板。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_ PB_D+
Dummy
IntA_ PB_D-
GND
IntA_ PB_SSTX +
GND
IntA_ PB_SSTX -
IntA_ PB_SSRX +
IntA_ PB_SSRX -
VbusVbus
Vbus
IntA_ PA_S SRX-
IntA_ PA_S SRX+
GND
IntA_ PA_S STX-
IntA_ PA_S STX+
GND
IntA_ PA_D -
IntA_ PA_D +
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GND
O UT2_R
M IC2_R
M IC2_L
OUT_RET
1.
高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2.
如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频
面板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整 “Recording Volume”（录音音量）。
