103
Z270 SuperCarrier
Русский
5
1
8
4

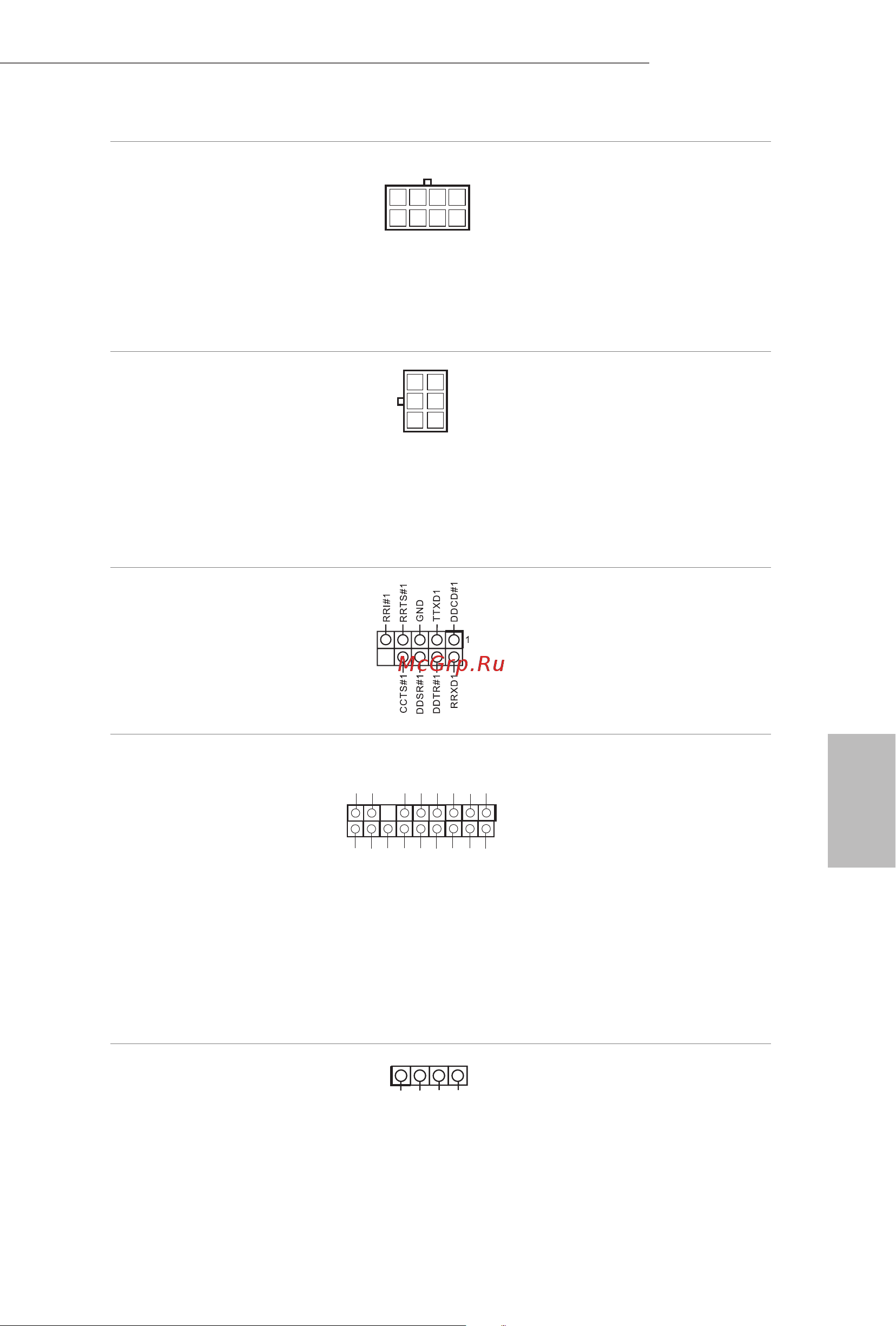

Разъем питания АТХ 12 В
(8-контактный, ATX12B1)
(см. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 5.
Разъем питания
видеокарты 12В
(6-контактный, GFX_12V1)
(см. стр. 1, № 16)
Эта материнская плата
оснащена 6-контактным
12-В разъемом питания
видеокарты.
* Когда установлены 4
видеокарты, подключите кабель
от блока питания к этому
разъему.
Колодка
последовательного порта
(9-контактная, COM1)
(см. стр. 1, № 26)
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
Колодка ТРМ
(17-контактная, TPMS1)
(см. стр. 1, № 27)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка све тодиодной
RGB-подсветки Aura
(4-контактная, RGB_LED)
(см. стр. 1, № 24)
Колодка светодиодной RGB-
подсветки Aura служит для
подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные
световые эффекты.
1
GN D
SM B_DATA_MAIN
LA D2
LA D1
GN D
S_ PWRDWN #
SE RIRQ #
GN
D
P C ICL K
P C IRST #
LA D3
+3 V
LA D0
+3V S B
GN D
FR AM E
SM B_CLK_MAIN
12V G R B
1
1
3
4
6
