116
Português

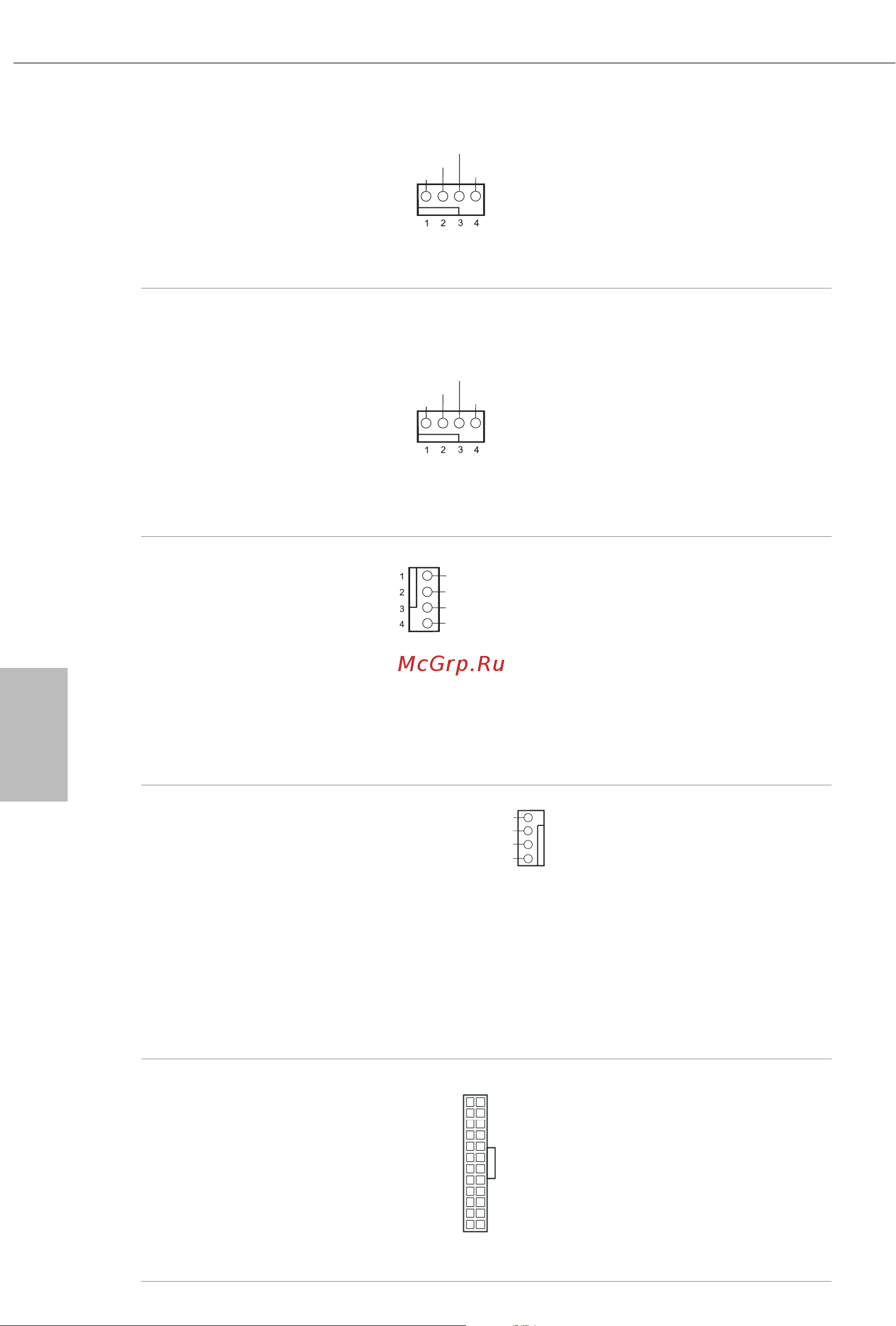

Conectores da Ventoinha do
Chassi
(4-pinos CHA_FAN2)
(ver p.1, N.º 21)
(4-pinos CHA_FAN3)
(ver p.1, N.º 20)
Por favor, conecte os cabos
do ventilador aos conectores
do ventilador e corresponda
o o preto no pino terra.
Chassis Opcional / Conector da
ventoinha de bomba de água
(4-pinos
CHA_FAN1/W_PUMP)
(ver p.1, N.º 25)
Esta placa mãe fornece
conectores de ventilador do
chassis
de refrigeração a água
de 4 pinos. Se você pretende
conectar um ventilador
de refrigeração a água de
chassis
de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector da Ventoinha da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
Esta placa mãe inclui um
conector de ventilador
da CPU (Ventilador
silencioso) de 4 pinos. Se
você pretende conectar um
ventilador da CPU de 3
pinos, por favor, conecte-o
ao Pino 1-3.
Conector da ventoinha de bomba
de água/CPU opcional
(4-pinos CPU_OPT/W_PUMP)
(ver p.1, N.º 2)
Esta placa mãe inclui um
conector de ventilador
da CPU de refrigeração a
água de 4 pinos. Se você
pretende conectar um
ventilador de refrigeração
a água da CPU de 3 pinos,
por favor, conecte-o ao
Pino 1-3.
Conector de alimentação ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 7)
Esta placa-mãe inclui um
conector de alimentação
ATX de 24 pinos. Para
utilizar uma fonte de
alimentação ATX de 20
pinos, introduza-a no Pino
1 e Pino 13.
12
1
24
13
FAN_VOLTAGE
GND
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_C O NTROL
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED_CONTROL
