Spirit Fitness XE580 [10/35] Сборка движущихся рукояток низ

#99

. 5/16” × 15mm

Болт с шестигранной

головкой (2 pcs)

#101. 5/16” × 1-1/4”

Болт с шестигранной

головкой (2 pcs)

#192. 5/16”× 9T

Контргайка (2 pcs)

#141. 5/16” × 23 × 1.5T

Плоская шайба (2 pcs)

#142. 5/16” × 20 × 1.5T

Плоская шайба (2 pcs)

#150

. 17mm

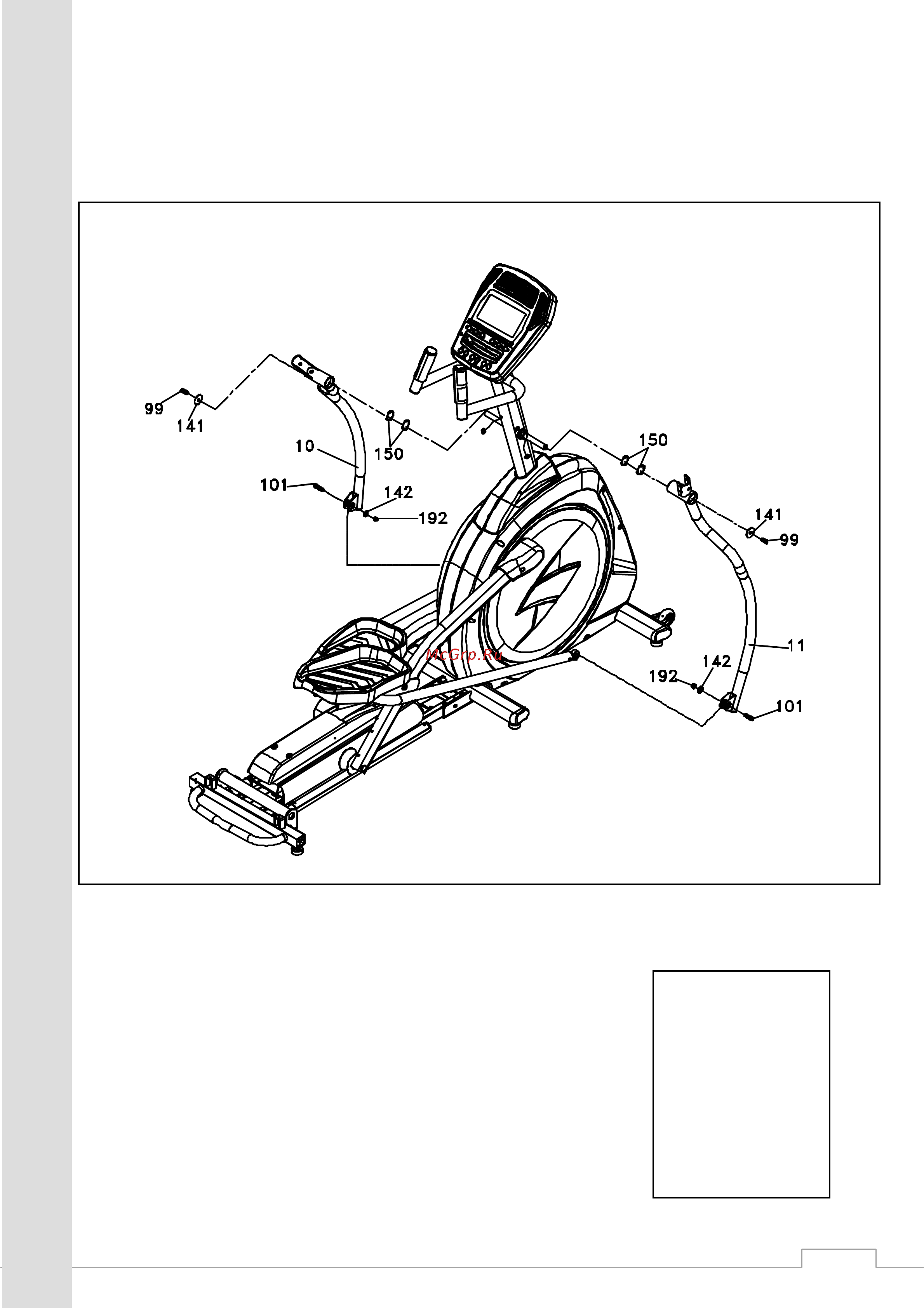

СБОРКА ДВИЖУЩИХСЯ РУКОЯТОК (НИЗ)

ШАГ

1. Поместите две волнообразных шайбы (150) на левой и правой оси

консольной стойки.

2. Проденьте левую (L) и правую (R), (10 и 11) рукоятки через

соответствующие стороны вала.

Поместите плоскую шайбу (141) на

каждый болт (99) и закрепите на левом и правом концах оси.

Затяните гаечным ключом (155).

3. Отсоедините провод (25) на правой стороне расположен правый

соединительный рычаг (9) и линию тяги с кронштейном в нижней

части правой подвижной рукоятки (11). Соедините болтом с

шестигранной головкой (101) через кронштейн в нижней части

подвижной рукоятки поместите плоскую шайбу (142) и Контргайку

(192) и затяните как можно крепче. Повторите данные операции с

другой стороны.
