Spirit Fitness XE580 [12/35] Сборка пластиковых частей

. M5 × 15mm

Винт

(14 pcs)

#119. 3.5 × 12mm

Саморез по металлу

(8 pcs)

#122. M6 × 10mm

Винт

(4 pcs)

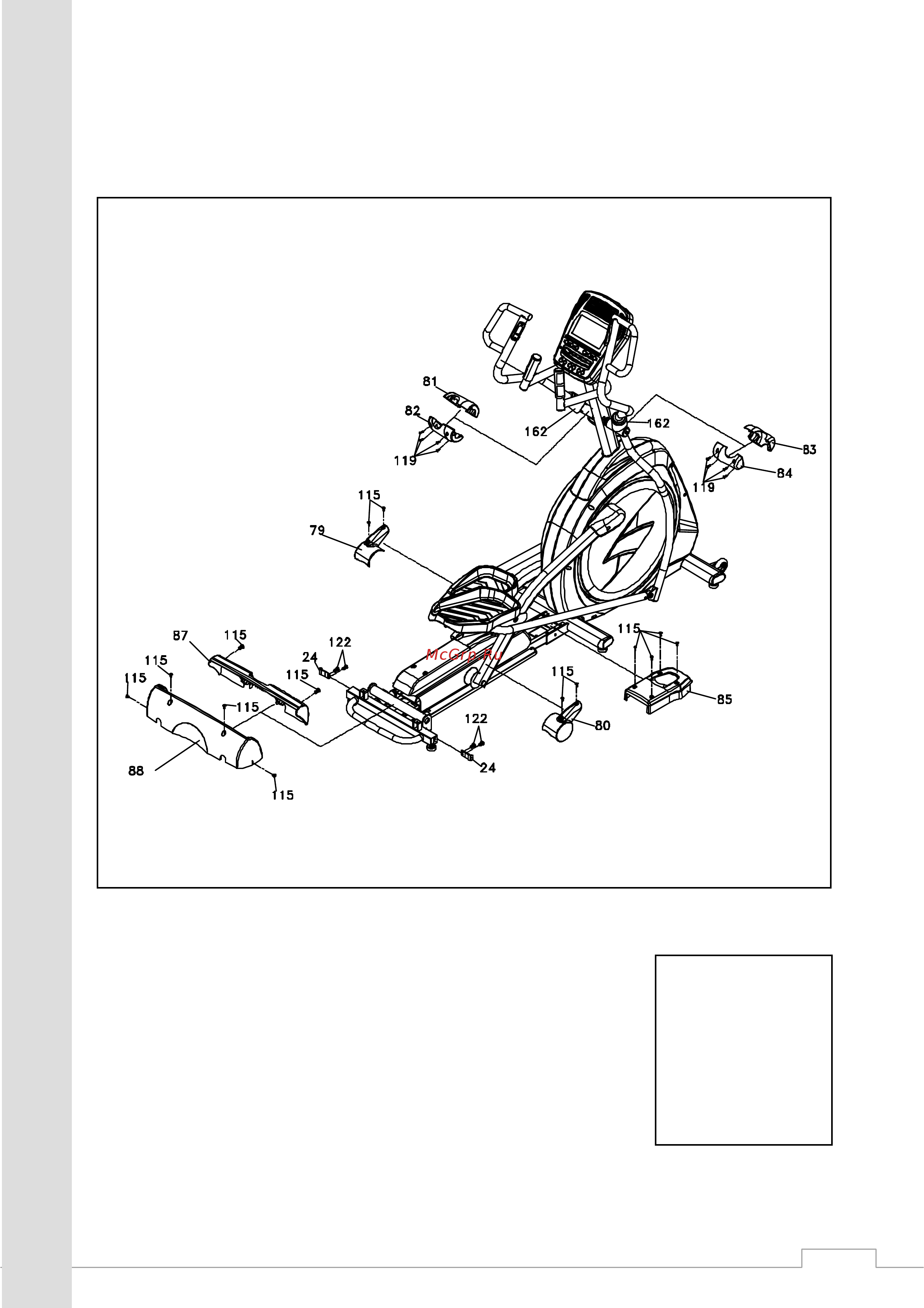

СБОРКА ПЛАСТИКОВЫХ ЧАСТЕЙ

ШАГ

Примечание: Используйте отвёртку (157) чтобы затянуть все в данном шаге.

1. Установите роликовые крышки

(79-лев.& 80-прав.) с помощью 4

винтов (115).

2. Установите центральную заглушку (85) используя винт (115).

Вам необходимо поднять рампу, чтобы установить центральную

заглушку.

3. Установите заглушки на подвижные поручни (81 & 82-левый, 83

& 84-правый) используя восемь саморезов по металлу (119).

4. Установите две ‘Z’ металлические скобки (24) как показано

используя 4 винта (122)

Скоба должна быть установлена к

трубке заднего стабилизатора с левой и правой стороны (с

одним отверстием, направленным назад).

5. Установите заднюю защитную крышку (87) используя 2 винта

(115). Установите крышку на задний стабилизатор (88)

используя 4 винта (115).
