10

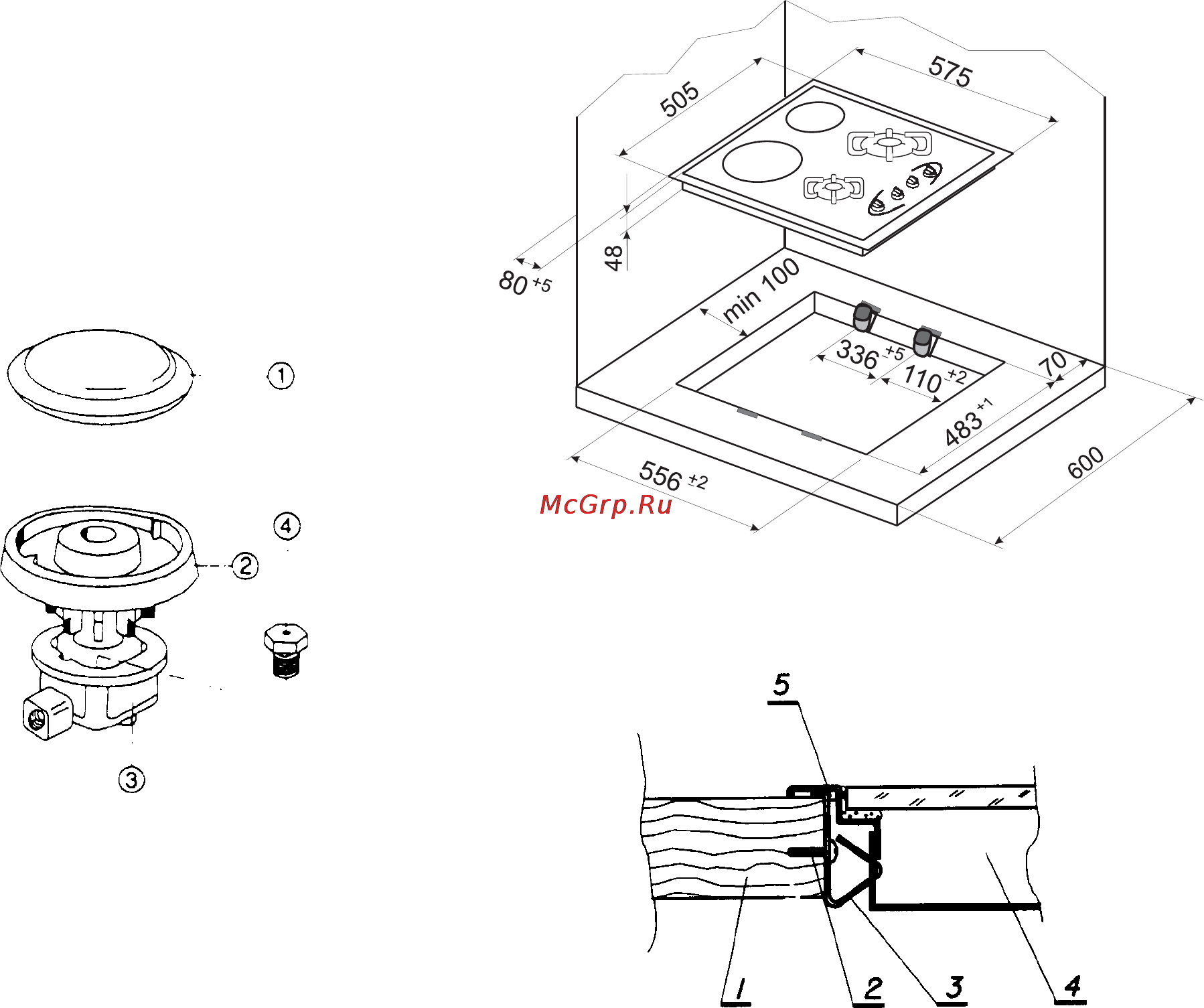

Die Montagezeichnung der Kochmulde
Zeichnung Nr. 12
INSTALLATION DER KOCHMULDE
– Öffnung im Möbelblatt gemäß der Montageskizze vorbere-
iten.
– Kochmulde an das elektrische Netz gemäß der Bedienung-
sanleitung der Kochmulde anschließen.
– Den Leitungsquerschnitt in Abhängigkeit von der Leistung
der Kochmulde wählen (vom dazu befugten Elektriker au-
szuführen).
– Das Möbelblatt entstauben, die Kochmulde in die Öffnung
und Rastfedern einlegen und danach an die Möbelplatte stark
andrücken.
ACHTUNG! Die Kochmulden PCG 40 und PCG 22 sind
fabrikmäßig mit einer Anschlußchnur mit Stecker versehen.
Bemerkung: der Mindestabstand zu seukrechten
Stellwänden welde über die Muldenhöhe hinausragen muss
größer als 100mm links sein und hinten min. 70mm
betragen.
Zeichnung Nr. 11
WARTUNGSDURCHSICHT
Abgesehen von der laufenden Pflege der Kochmulde ist der
Benutzer verpflichtet:
– eine periodische Kontrolle und Pflege der Baugruppen und
Funktionselemente der Kochmulde durchführen zu lassen.
Alle zwei Jahre nach dem Ablauf der Garantiefrist sollten
Fachdienste mit der technischen Durchsicht der Einrichtung
beauftragt werden.
– die festgestellten Mängel zu beseitigen und Mechanismen
zu regulieren. Die Notwendigkeit der Regulierungs-,
Einstell- und Wartungsarbeiten ist einer Servicestelle oder
einem berechtigten Installateur zu melden. Sämtliche
Arbeiten sollen nur durch den Service oder einen Installateur
durchgeführt werden.
LAUFENDE TÄTIGKEITEN
Der Benutzer ist verpflichtet:
– die Kochmulde im sauberen Zustand zu halten - dies betrifft
sowohl die Umgebung der Einrichtung als auch die Gefäße
und den ganzen Kochvorgang;
– die Gasbrenner, die Roste, das Ceranglas und die runden
emaillierten Brennerlaschen zu reinigen;
Sind die Gasbrenner und der Rost verschmutzt, sollten sie
demontiert und im warmen Wasser mit Fettlöse- und Spülmitteln
abgewaschen werden. Danach sind die Elemente abzutrocknen.
Nach dem abnehmen des Rostes ist auch das Ceranglas
sorgfältig zu waschen und mit einem trockenen weichen Tuch
abzuwischen. Zum Waschen der emaillierten Elemente sollen
nur fein wirkende Mittel benutzt werden. Zu vermeiden sind
Mittel, die Kratzer verursachen könnten.
Es ist besonders auf die Sauberkeit an den Brenneröffnungen
und Kappen (2) zu achten.
Die Reinigung der Brennerdüsenöffnungen soll ausschließlich
mit Hife eines dünnen Kupferdrahts durchgeführt werden.
GASBRENNER
1 - Brennerdeckel
2 - Kappe
3 - Grundkörper
4 - Düse
Zeichnung Nr. 10
Befestigung der Rastfedern am Möbelblatt
1 - Möbelblatt
2 - Holzschrauben 4 x 20 - 4 Stück
3 - Rasifedern - 4 Stück
4 - Ceran-gaseinbaukochmulde
5 - Kochmuldendichtung
