13
ANPASSUNG DER
KOCHMULDE
AN BESTIMMTE GASART
ACHTUNG! Die vom Hersteller angelieferten
Kochmulden sind mit Brennern ausgestattet,
die fabrikmäßig für Betrieb mit der auf dem
Typenschild und der Garantiekarte
angegebenen Gas art geeignet simd das
Typenschild ist auf der unteren Abdeckung
zu finden. Neben ihm wird ein Schild mit der
Information über die Gasart aufgeklebt.
Zwecks Umrüstung der Kochmulde für
Verbrennung einer anderen Gasart sollen die
Düsen ausgetauscht (gemäß der tabellarischen
Zusammenstellung) und der reduzierte
Durchfluß in Ventilen reguliert werden.
INSTALLATEURHINWEIS: Die Kochmuldenumrüstung in
der Anschlußbescheinigung vermerken.
Kleinstellung/Ringspalteinstellung: Die Einstellung der Kle-
instellung muß so erfolgen,daß bei Belätigung des Gashahnes
von Groß-aut Kleinstellung die Flamme nach stabil brennt.
Gasbrenner
Flamme Umrüstung von Flüssiggas auf Erdgas
Gasbrenner
Volle Groß-
Flamme stellung
Sparsame Klein-
Flamme stellung
Die Brennerdüse (Zeichnung 10, Pos. 4)
gegen eine entsprechende Düse gemäß
Tabelle Nr. 1 austauschen.
Die Brennerdüse ein wenig Herausdrehen
und die Flammengröße einstellen.
(Zeichnung 16).
Gasbrenner
Flamme Umrüstung von Erdgas auf Flüssiggas
Gasbrenner
Die Brennerdüse (Zeichnung 10, Pos. 4)
gegen eine entsprechende Düse gemäß
Tabelle Nr. 1 austauschen.
Die Brennerdüse bis Anschlag
(Zeichnung 16) einderen.
Volle Groß-
Flamme stellung
Sparsame Klein-
Flamme stellung

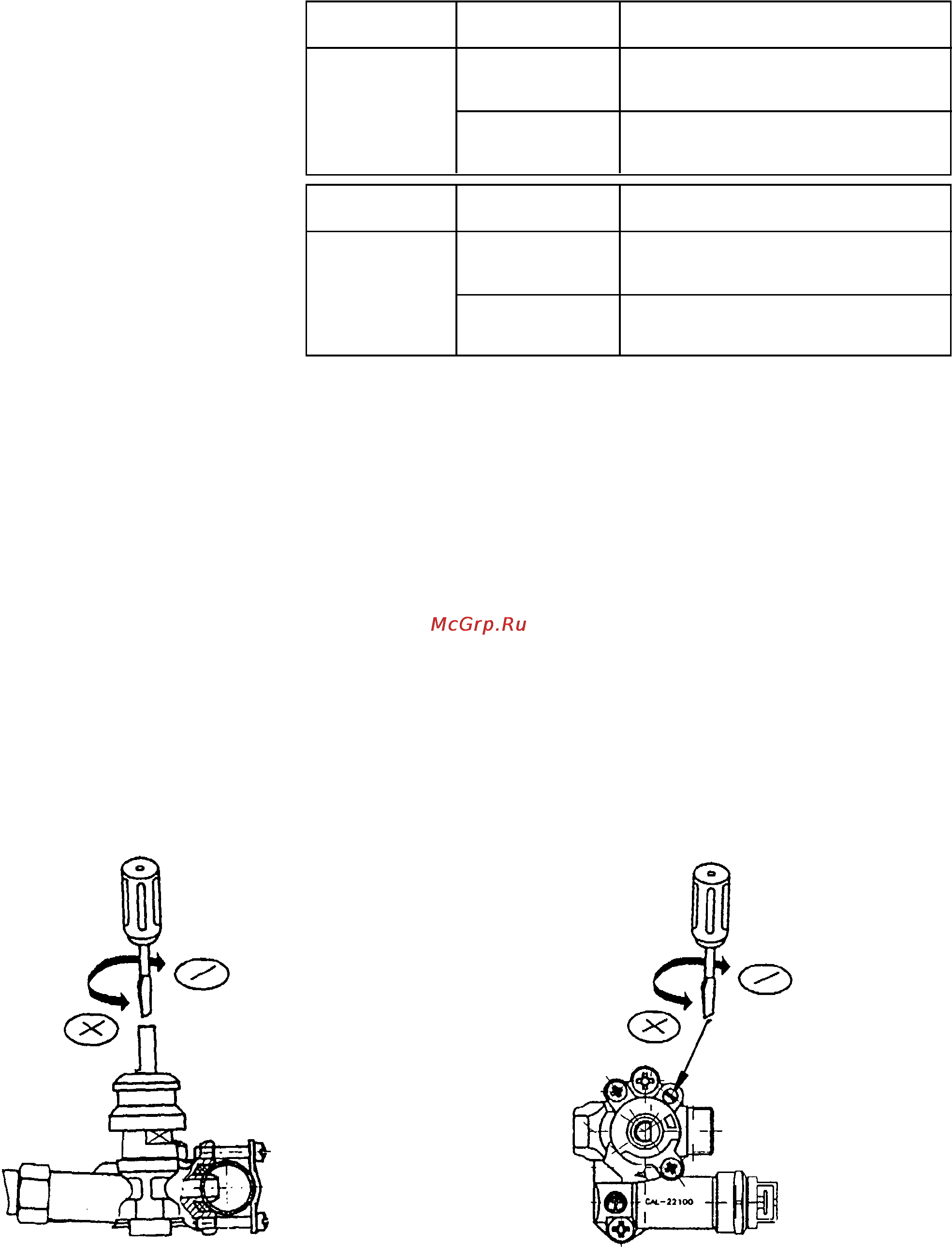

REGULATION DER BRENNERVENTILE
Die Arbeit der Gasbrenner wird mit Standardventilen gesteuert.
Die Regulationstätigkeiten sind beim angezündeten Gasbrenner
in der Position „sparsame Flamme” mit Hilfe eines
Schraubenziehers 2,5 durchzuführen. Zugang zu den
Ventilen ist möglich, wenn die Knebelgriffe demontiert wurde
und die Glaskeramikscheibe bei Copreci Ventilen zusätzlich
abgenomen wird (Zeichnung 17).
Zeichnung Nr. 16
Ventile SABAF
Zeichnung Nr. 17
Ventile COPRECI
Hahn mit einer Ausströmungsschutzvorrichtung.
