3
CERAN-GASEINBAUKOCHMULDE
DER TYPENREIHE PCG 40...

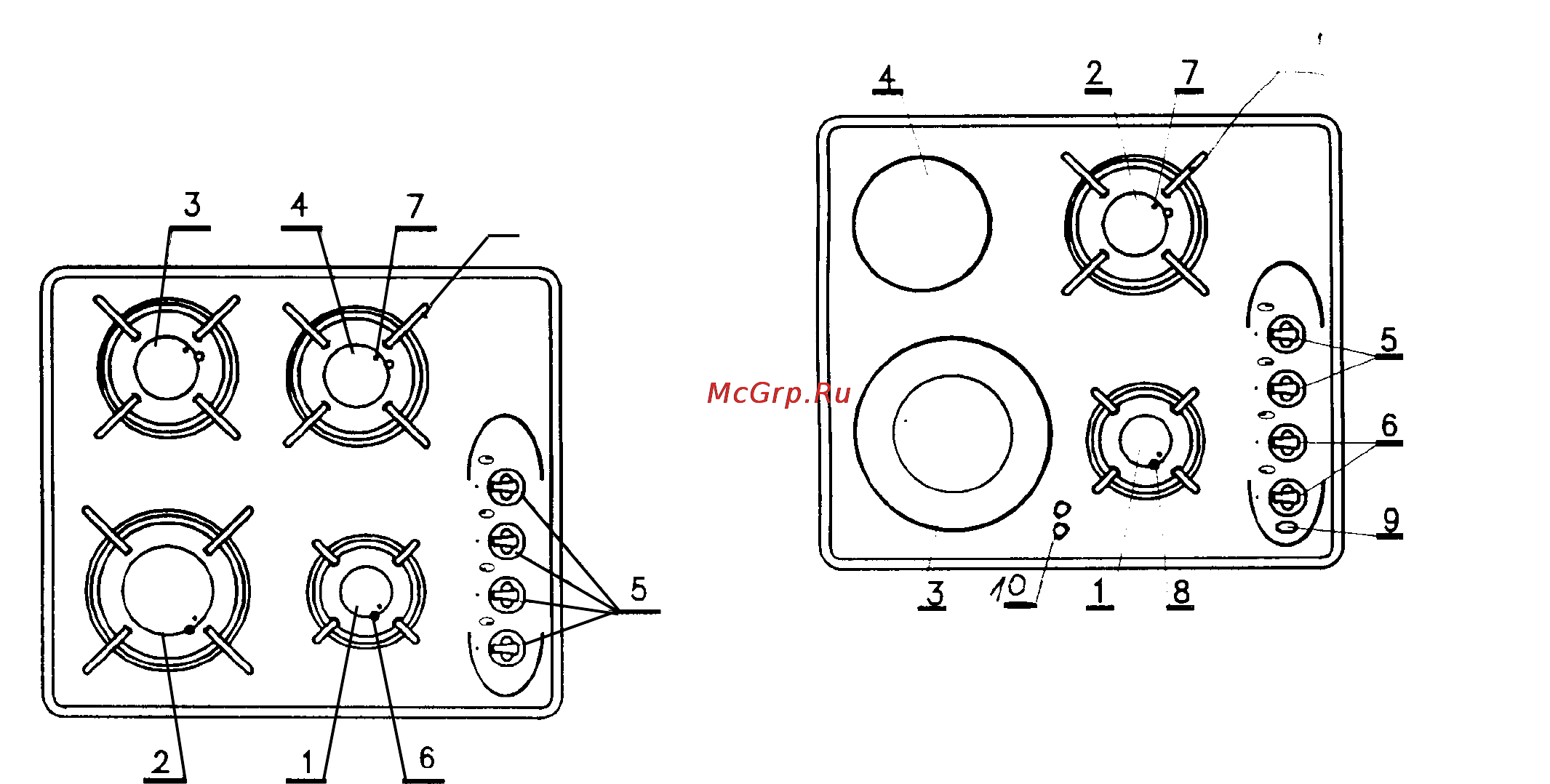

AUSSTATTUNG (POSITIONEN DER
FUNKTIONSGRUPPEN)
1, 2, 3, 4 - Gasbrenner
5 - Knebelgriffe zur Bedie-nung der Gasbrenner
6 - Zünder
7 - Fühler der Zündsiche-rung
8 - Topfstellrost
TECHNISCHE DATEN:
- Höhe 74 mm
- Tiefe 510 mm
- Breite 580 mm
- Gewicht 10 kg
- Geräteklasse 3
Die Kochmulde ist mit folgenden Brennern ausgestattet:
1 - kleiner Brenner, Wärmebelastung / Flüssiggas
Anschlußwert - 1,0 kW / 70g/h
2 - großer Brenner, Wärmebelastung /Flüssiggas
Anschlußwert - 2,8 kW / 199g/h
3,4 - mittelgroße Brenner, Wärmebelastung / Flüssiggas
Anschlußwert -1,8 kW /129g/h
Die Kochmulde hat einen Gewinderohranschluß R 1/2".
8
Zeichnung Nr. 1
CERAN-GASEINBAUKOCHMULDE
DER TYPENREIHE PCG 22...
AUSSTATTUNG (POSITIONEN DER
FUNKTIONSGRUPPEN)
1, 2 - Gasbrenner
3, 4 - Kochfelder
5 - Knebelgriffe zur Bedienung der Gasbrenner
6 - Knebelgriffe zur Bedienung der Kochfelder
7 - Zünder
8 - Fühler der Zündsicherung
9 - Kontrolleuchte
10 - Restwärmeanzeige
11 - Topfstellrost
TECHNISCHE DATEN
- Höhe 74 mm
- Tiefe 510 mm
- Breite 580 mm
- Gewicht 8 kg
- Geräteklasse 3
Die Kochmulde ist mit folgenden Kochstellen ausgestattet:
1 - kleiner Brenner, Wärmebelastung/Flüssiggas
Anschlußwert - 1,0 kW/ 70g/h
2 - mittelgroßer Brenner,Wärmebelastung/Flüssiggas
Anschlußwert -1,8 kW/129g/h
3 - Glaskeramik- Kochfeld Ø 210/120 (Doppelkochzone)
- 2200/750W
4 - Kochfeld Ø 145 - 1200W
Die Kochmulde hat einen Gewinderohranschluß R 1/2".
Zeichnung Nr. 2
