27
ПРИМЕЧАНИЯ ДЛЯ МОНТАЖНИКА (касается
модели PCG 13)
Плита приспособлена для питания
пременным трехфазным током (400 В 3 N ≈
50 Гц). Приспособление плиты для питания
однофазным током (230 В) возможно путем
соответствующего перемыкания на
присоеди-нительной планке, по приведенной
схеме соединений.
Схема соединений приведена также в
нижней части нижнего кожуха. Доступ к
присоединительной планке возможен после
снятия крышки на нижнем кожухе. Следует
помнить о соответствующем подборе
присоеди-нительного кабеля, учитывая вид
подключения и номинальную мощность
плиты. Соединительный кабель следует
закрепить в оттяжке. Следует учитывать
также необходимость подключения защитной
цепи от зажима на присоединительной
планке, обозначенного .
Электропроводка для питания плиты
должна быть оборудована аварийным
выключателем, способствующим отсечке

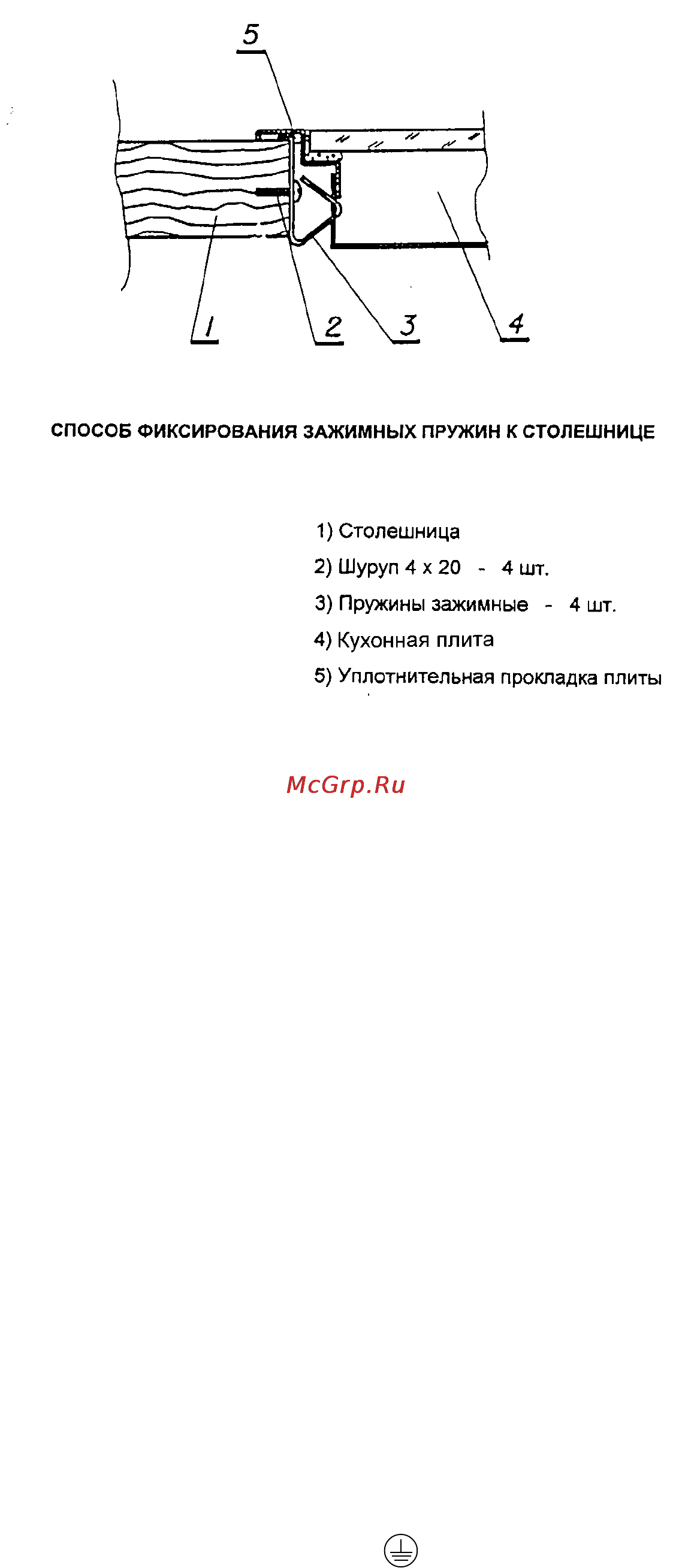

Монтажный чертеж плиты
Рис. 11
тока в аварийной ситуации. Расстояние
между рабочими стыками аварийного
выключателя должно составлять 3 мм.
УСТАНОВКА
Монтажник обязан:
– обладать правами на монтаж газовых и
электрических плит.
– ознакомиться с данными, приведенными
в заводском щитке кухонной плиты и на
наклейке с видом газа, к которому она
приспособлена. Эти данные следует
сравнить с газовыми условиями на место
установки.
Проверить:
O эффективность вытяжной системы
воздуха.
O плотность соединений газовой арматуры,
O эффективность действия всех функцио-
нальных соединений.
Выдать пользователю свидетельство
подключения газовой плиты и ознакомить его
с обслуживанием. Монтажник обязан
проверить исправность действия экономной
газовой пламени и отрегулировать его в
зависимости от местных условий, согласно
положениям на стр. 26.
Примечание! Рекомендуется подключение
газовой плиты при помощи эластичного
шланга.
