4
BEDIENUNG
Machen Sie sich bitte mit dem Inhalt der Bedienungsanleitung
sorgfältig vertraut und gehen gemäß den hier verfaßten
Anweisungen vor.
ACHTUNG! Sie haben mit Gas zu tun. Die Kochmulde sollte
deswegen an eine Gasleitung mit der Gasart, für
die sie vom Werk aus geeignet ist, angeschlossen
werden.
Die Kochmulde darf ausschließlich nür von
einem berechtigten Installateur angeschlossen
werden.
Die Information über die Gasart, für welche die
Kochmulde werkmäßig geeignet ist, befindet sich
auf dem Aufkleber neben dem Typenschild - wie
auf dem Gerät.
ERSTE INBETRIEBNAHME
Vor der ersten Inbetriebnahme sollte man folgendes
durchführen:
– sich mit der Bedienungsanleitung und den Bedingungen
für sichere Bedienung vertraut machen,
– Elemente der Verpackung entfernen,
– die Funktion der Ventile (sowohl der Leitung als auch der
Kochmulde) und sonstiger Steuerungselemente
überprüfen;
– die Kochmulde bei ausreichender Lüftung in Betrieb
nehmen;
SICHERHEITSMASSNAHMEN
! Achten Sie bitte bei der Arbeit der Kochmulde auf die
Kinder, denn die Art und Weise der Bedienung ist
Kindern unbekannt. Insbesondere heisse Gasbrenner,
Roste sowie Gefäße mit heissen Flüssigkeiten können
Ursache einer Verbrennung des Kindes sein.
! Achten Sie bitte darauf, daß die Anschlußschnur eines
Küchengeräts (z.B. eines Mixers) mit heissen Teilen der
Kochmulde nicht in Berührung kommt.
CERAN-GASEINBAUKOCHMULDE
DER TYPENREIHE PCG 13...
AUSSTATTUNG (POSITIONEN DER
FUNKTIONSGRUPPEN)
TECHNISCHE DATEN:
- Höhe 74 mm
- Tiefe 510 mm
- Breite 580 mm
- Gewicht 8 kg
- Geräteklasse 3
Die Kochmulde ist mit folgenden Kochstellen ausgestattet:
1,3 - Kochfeld Ø 145 - 1200 W
2 - Kochfeld Ø 180/120 (Doppelkochzone) - 1700/650 W
4 - großer Gasbrenner, Wärmebelastung/Flüssiggas
Anschlußwert -2,8 kW/ 199g/h
Die Kochmulde hat einen Gewinderohranschluß R 1/2".

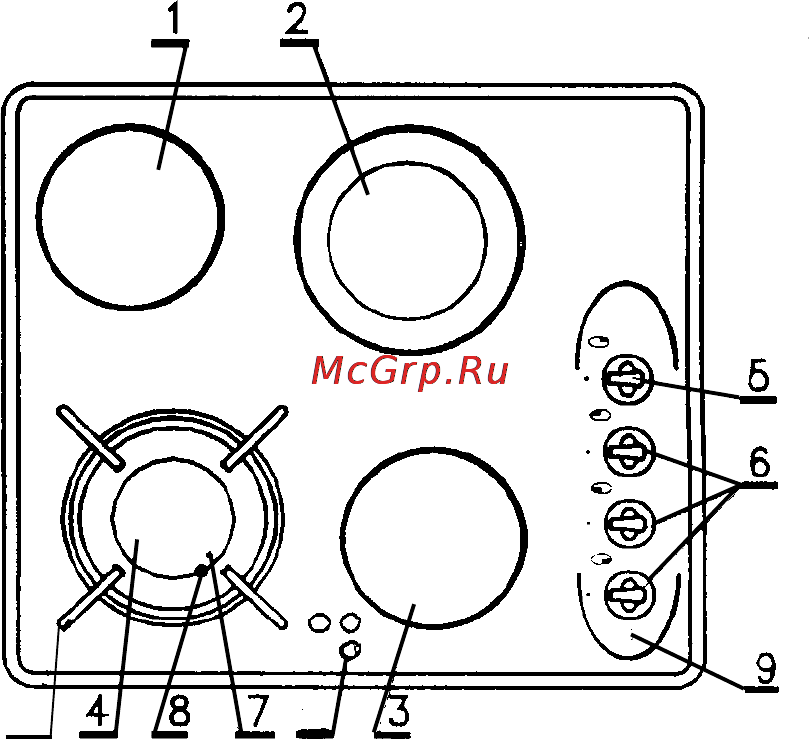

1, 2, 3 - Kochfelder
4 - Gasbrenner
5 - Knebelgriff zur Bedienung des Gasbrenners
6 - Knebelgriffe zur Bedienung der Kochfelder
7 - Zünder
8 - Fühler der Zündsicherung
9 - Kontrolleuchte
10 - Restwärmeanzeige
11- Topfstellrost
11
10
Zeichnung Nr. 3
