19
ОБСЛУЖИВАНИЕ
Просим тщательно ознакомиться с содер-
жанием настоящего руководства и поль-
зоваться согласно содержащимся в нем при-
мечаниям.
ПРИМЕЧАНИЯ! Мы с Вами имеем дело с
газом. Поэтому плиту следует
присоединить к газопроводу, согласно ее
основному назначению.
Плиту должен присоединить
исключительно монтажник, обла-
дающий соответствующими квалифи-
кациями. Информация, касающаяся рода
газа, к которому приспособлена плита,
приведена на наклейке, рядом с заводским
щитком - по следующему шаблону.
ПРЕДВАРИТЕЛЬНЫЙ ПУСК
До предварительного пуска следует :
- ОЗНАКОМИТЬСЯ с руководством и
условиями безопасности обслуживания,
- УДАЛИТЬ элементы упаковки,
- ПРОВЕРИТЬ эффективность действия
затворов (газопровода и плиты) и
остальных органов управления,
- ПРОИЗВЕСТИ операции по обслу-
живанию при исправной вентляции.
УСЛОВИЯ БЕЗОПАСНОСТИ
! Просим обратить внимание на детей во
время пользования плитой, ибо дети не
ознакомлены с условиями обслуживания.
Особенно следует обратить внимание на
горячие горелки, решетки и на кастрюли с
горячим содержимым, которые могут быть
причиной ожога.
! Следует обращать внимание на то, чтобы
присоединительный кабель домашнего
механизированного оснащения, напр. мик-
сера, не дотрагивался горячих элементов
плиты.
! Плиту не следует оставлять без надзора во
время жаренья.
Масло и жиры могут воспламениться.
11
10

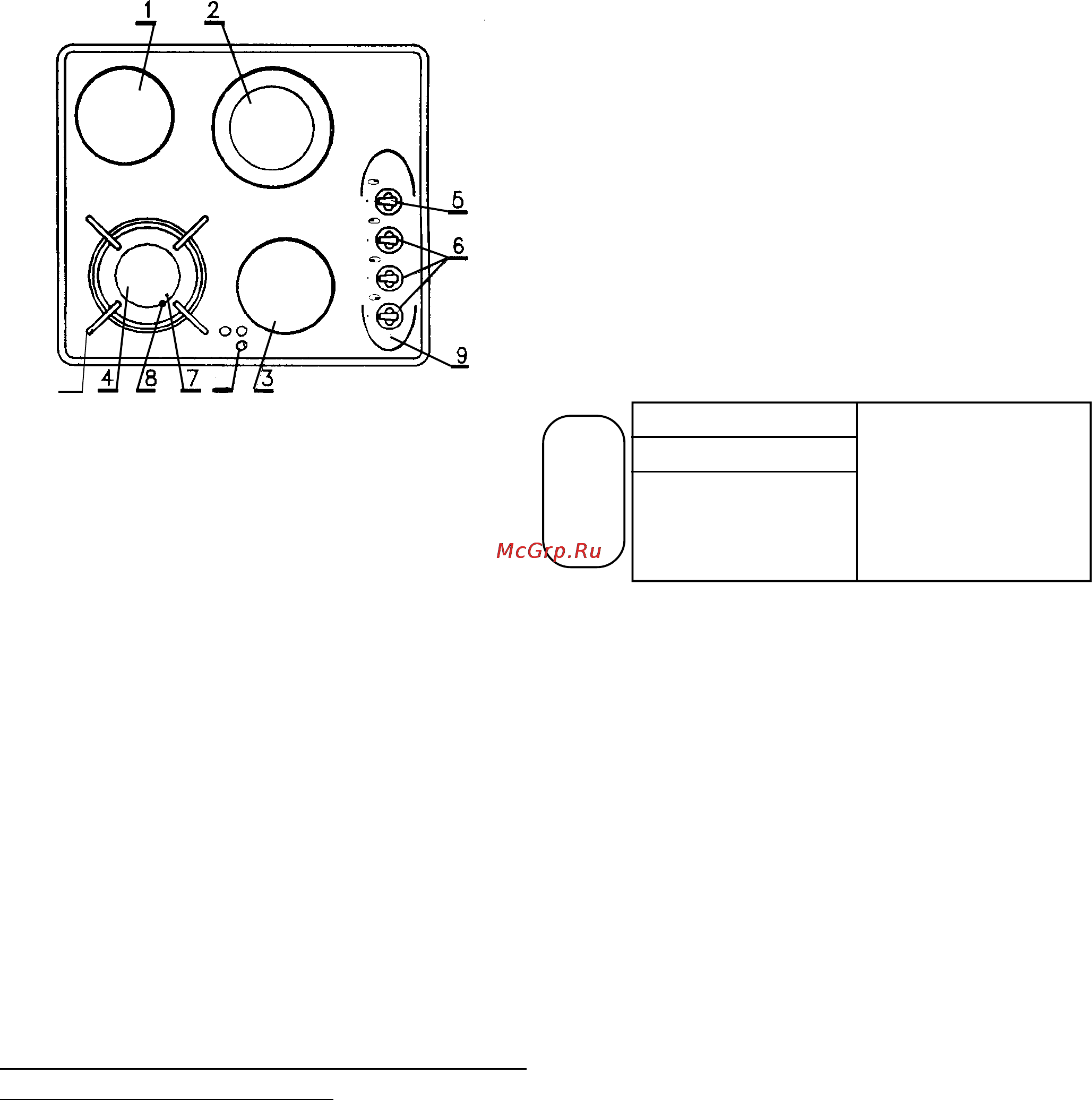

ГАЗОВАЯ ПЛИТА ТИПОРЯДА PCG 13...
(РАСПРЕДЕЛЕНИЕ
ФУНКЦИОНАЛЬНЫХ УЗЛОВ)
1,2,3 - нагревательные
плитки
4 - поверхностная
горелка
5 - маховик поверхно-стногой горелки
6 - маховики нагрева-тельных плиток
7 - электрозажигалка
8 - защитной датчик
9 - контрольная лампочка
10- индикатор остаточного тепла
11 - решетка для кастрюль
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- высота - 74 мм
- глубина - 510 мм
- ширина - 580 мм
- масса плиты - 8 кг
Плита оборудована следующими горелками
и нагревательными полями:
1, 3 - нагревательная плитка 145 - 1200 Вт
2 - нагревательная плитка 180\120
(двойная) - 1700\650 Вт
4 - поверхностная горелка, большая -
тепловое напряжение - 2,6 кВт
Плита оборудована резьбовым штуцером -
G 1\2
Рис. 3
(род
газа)
Газовая плита типа:
Заводской №
Теплонапряжение ....... кВт
Потребление жид.газа
................................... л\час
Категория ........................
