18

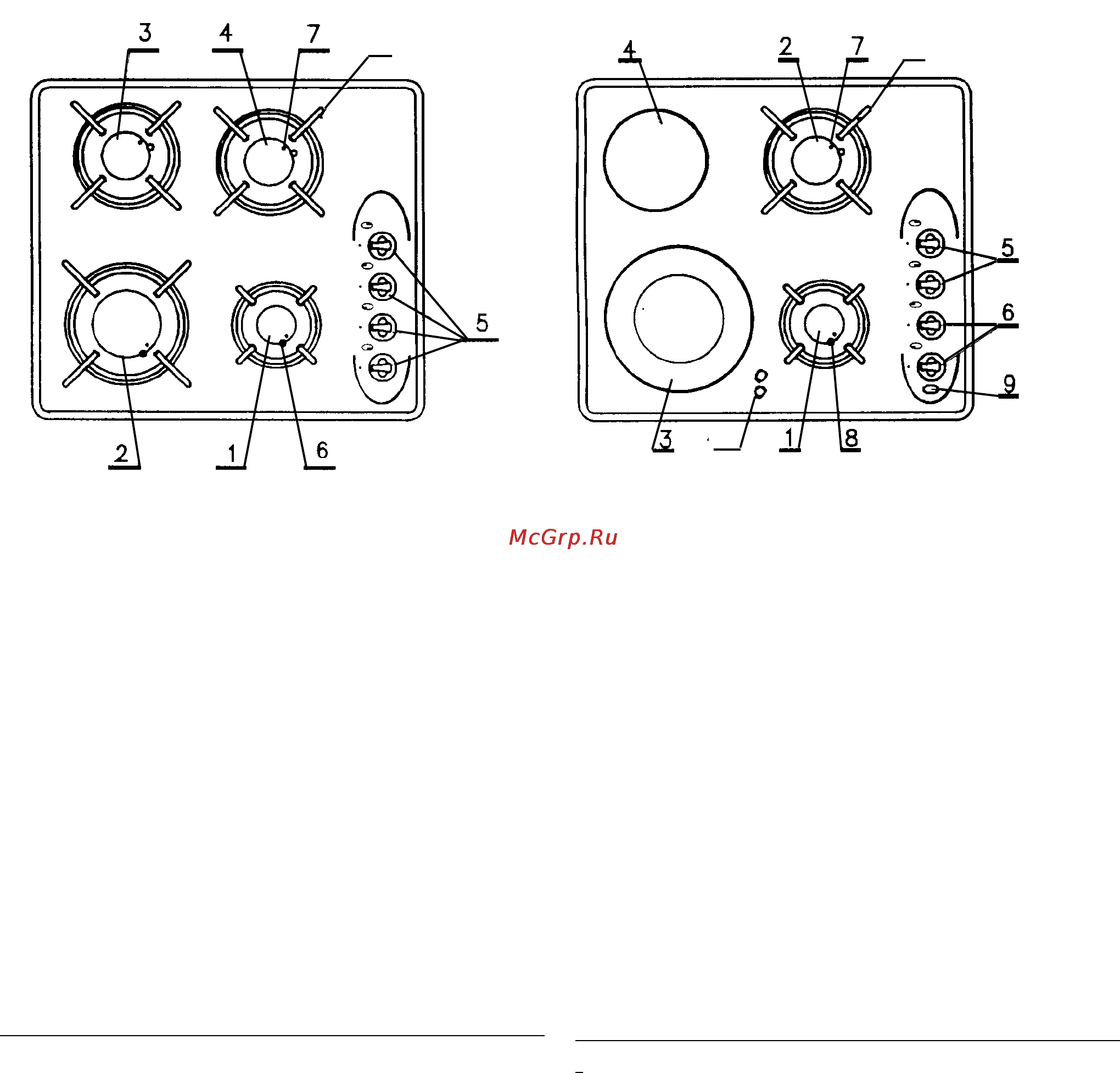

ГАЗОВАЯ КУХОННАЯ ПЛИТА
ТИПОРЯДА PCG 40...
(РАСПРЕДЕЛЕНИЕ
ФУНКЦИОНАЛЬНЫХ УЗЛОВ)
1,2,3,4 - поверхностные
горелки
5 - маховики горелок
6 - кнопка зажигателя
7 - защитной датчик
8 - решетка для кострюль
8
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- высота - 74 мм
- глубина - 510 мм
- ширина - 580 мм
- масса плиты - 10 кг
Плита оборудована следующими горелками:
1 - малая горелка, теплонапряжение
- 1,0 кВт
2, - большая горелка, теплонапряжение
- 2,6 кВт
3, 4 - средние горелки, теплонапряжение
- 1,65 кВт
Плита оборудована резьбовым штуцером
- G 1\2’’
Рис. 1
11
10
ГАЗОВАЯ ПЛИТА ТИПОРЯДА PCG 22...
(РАСПРЕДЕЛЕНИЕ
ФУНКЦИОНАЛЬНЫХ УЗЛОВ)
1, 2, - поверхностные горелки
3, 4 - нагревательная плитка
5 - маховики поверхностных горелок
6 - маховики нагревательных плиток
7 - электрозажигалка
8 - защитной датчик
9 - контрольная лампочка
10 - индикатор остаточного тепла
11 - решетка для кастрюль
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
- высота - 74 мм
- глубина - 510 мм
- ширина - 580 мм
- масса плиты - 8 кг
Плита оборудована следующими горелками
:
1 - малая горелка, теплонапряжение - 1,0 кВт
2 - средняя горелка, теплонапряжение
- 1,65 кВт
3 - нагревательная плитка 210\120
(двойная) - 2200\750 Вт
4 - нагревательная плитка 145 - 1200 Вт
Плита оборудована резьбовым штуцером -
G 1\2
″″
″″
″
Рис. 2
