28
Polski
(2) Umieścić uchwyt ostrza w zmontowanym podzespole
w sposób pokazany na Rys. 24 i dokręcić za pomocą
trzech śrub. Upewnić się, że śruby zostały prawidłowo
dokręcone.
(3) Odwrócić blok ostrza i ustawić przeciwną stronę w taki
sam sposób.
3. Regulacja wysokości ostrza
(1) Odkręcić 2 śruby mocujące ostrze i płytkę ustalającą
(A).
(2) Docisnąć odwróconą powierzchnię płytki ustalającej
(A) do powierzchni ścianki b, wyrównując krawędź
ostrza karbidowego do powierzchni ścianki a miernika
ustalającego. Dokręcić za pomocą 2 śrub. (Rys. 17,
25)
OSTRZENIE OSTRZY PRZEZNACZONYCH DO
WIELOKROTNEGO OSTRZENIA
Dla większej wygody zalecane jest użycie zespołu
ostrzącego dostarczonego jako akcesorium.
1. Sposób użycia zespołu ostrzącego
Tak jak zostało to pokazane na Rys. 26, dwa ostrza
mogą zostać zamontowane na zespole ostrzącym w
celu zagwarantowania, że końcówki ostrza będą mieć
takie same kąty.
Podczas szlifowania pozycję ostrzy należy
wyregulować w taki sposób, aby ich krawędzie
równocześnie dotykały osełki, tak jak zostało to
pokazane na Rys. 27.
2. Częstotliwość ostrzenia ostrzy
Częstotliwość ostrzenia jest uzależniona od rodzaju
struganego drewna oraz głębokości cięcia. Niemniej
jednak ostrzenie powinno być wykonywane po
każdych 500 metrach strugania.
3. Osełka
Jeżeli stosowana jest osełka wodna, może ona być
st
osowana wyłącznie po odpowiednim namoczeniu.
Biorąc pod uwagę, że osełka może ulegać zużyciu
podczas pracy, należy wygładzać jej górną
powierzchnię zawsze wtedy, gdy jest to konieczne.
MONTAŻ I DEMONTAŻ ADAPTERA DO
ODPROWADZANIA PYŁU (AKCESORIUM
OPCJONALNE)
UWAGA
○ Aby zapobiec wypadkom, należy upewnić się, że
urządzenie jest wyłączone, a wtyczka wyjęta z
gniazdka zasilania.
○ Aby prawidłowo zamontować adapter do
odprowadzania pyłu, należy wykonać czynności
opisane poniżej. Nieprawidłowy montaż może być
przyczyną odłączenia się adaptera podczas pracy, co
grozi odniesieniem poważnych obrażeń.

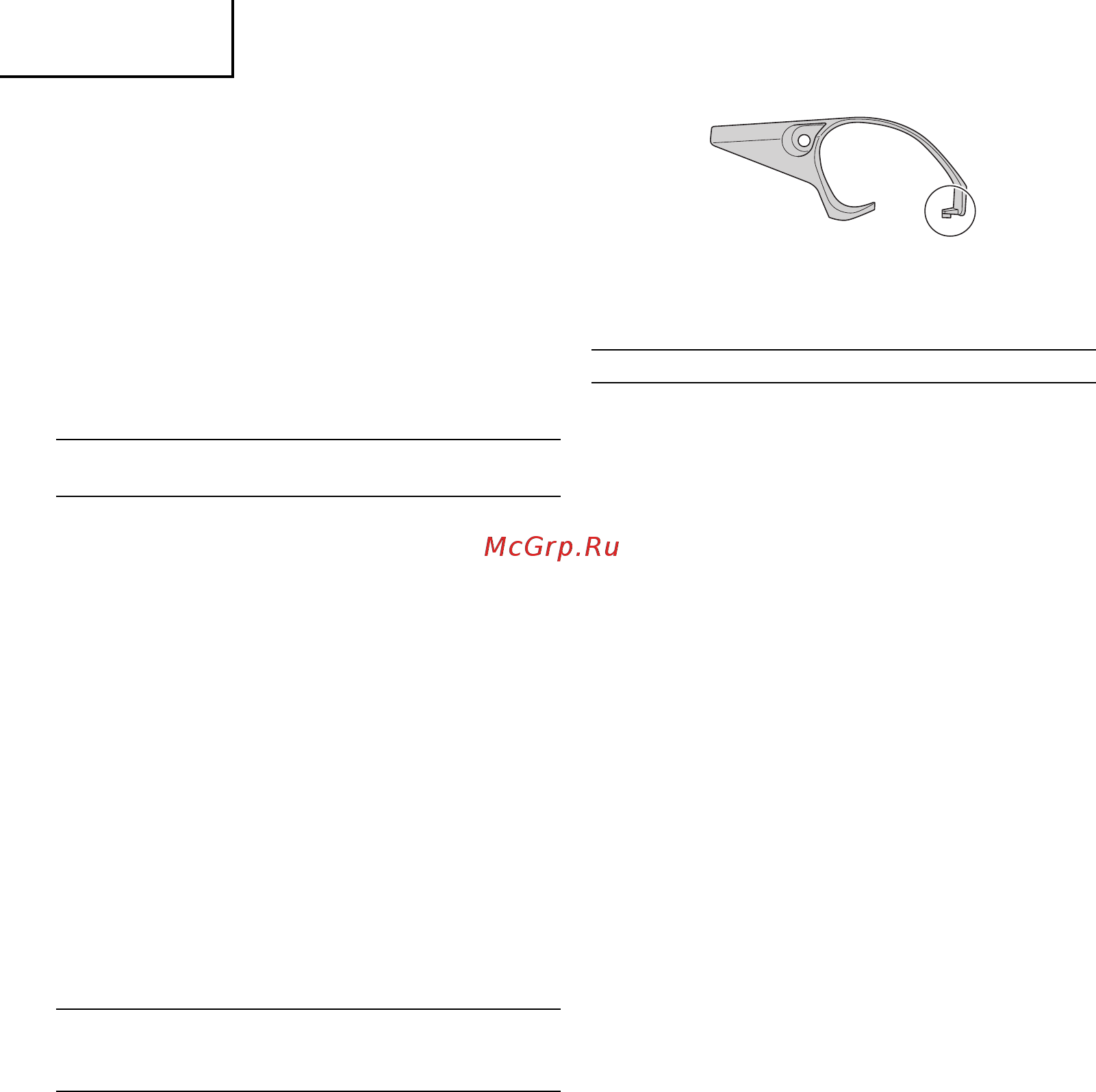

1. Mocowanie adaptera do odprowadzania pyłu
(1) Odkręcić śrubę D4 × 16 mocującą osłonę przed
wiórami i zdemontować osłonę przed wiórami w
sposób pokazany na Rys. 28.
(2) Zamontować adapter do odprowadzania pyłu i
dokręcić śrub
ę mocującą D
4 × 16. (Rys. 29)
WSKAZÓWKA
Należy zachować ostrożność, aby w czasie montażu
lub demontażu adapter do odprowadzania pyłu lub
osłony przed wiórami nie uszkodzić zaczepu.
2. Demontaż adaptera do odprowadzania pyłu
Aby zdemontować adapter do odprowadzania pyłu,
należy wykonać powyższe czynności w odwrotnej
kolejności.
KONSERWACJA I INSPEKCJA
1. Kontrola ostrzy
Ciągłe używanie ostrzy stępionych lub uszkodzonych
może spowodować zmniejszenie wydajności
pracy oraz przeciążenie silnika. Należy ostrzyć lub
wymieniać ostrza na nowe, gdy tylko jest to konieczne.
2. Obsługa
UWAGA
Podstawa przednia, podstawa tylna oraz pokrętło
regulacji głębokości cięcia zostały poddane starannej
obróbce, zapewniającej wysoką precyzję wykonania.
W przypadku narażenia tych części na uderzenia
lub poważne obciążenia mechaniczne precyzja
i wydajność pracy mogą zostać zmniejszone.
Należy obchodzić się z tymi częściami z wyjątkową
ostrożnością.
3. Sprawdzanie śrub mocujących
Regularnie sprawdzaj wszystkie mocujące śruby
i upewnij się,
że są mocno
przykręcone. Jeśli
któraś z nich się obluzuje, natychmiast ją przykręć.
Zaniedbanie tego może spowodować poważne
zagrożenie.
4. Sprawdzanie szczotek węglowych (Rys. 30)
Silnik używa szczotek węglowych, które się z czasem
zużywają. Ponieważ nadmiernie zużyta szczotka
węglowa może spowodować kłopoty z silnikiem,
wymieniaj szczotki węglowe na nowe o tych samych
numerach widocznych na ilustracji kiedy się zużyją lub
gdy dochodzi do „granicy zużycia". Dodatkowo zawsze
utrzymuj szczotki węglowe w czystości i upewnij się że
swobodnie się przesuwają w obsadach.
5 Wymiana szczotek węglowych
Po zdemontowaniu osłony przed wiórami,
zdemontować nakrywkę szczotki używając śrubokrętu
do wkręt
ów z rowkiem. Szczotki węglowe mogą zostać
z łatwością wyjęte za pomocą sprężyny.
6. Konserwacja silnika
Wirnik silnika jest sercem narzędzia. Zadbaj, by wirnik
nie został uszkodzony i nie zawilgotniał lub pokrył się
olejem.
7. Wymiana przewodu zasilającego
Jeśli niezbędna jest wymiana przewodu zasilającego,
aby uniknąć zagrożeń należy ją wykonać w
Autoryzowanego Punktu Serwisowego Hitachi.
8. Lista części zamiennych
UWAGA
Naprawa, modyfi kacje i przeglądy narzędzi
elektrycznych Hitachi musi być wykonywane przez
Autoryzowane Centrum Obsługi Hitachi.
Ta lista części będzie przydatna jeśli zostanie
wręczona wraz z narzędziem, gdy zgłosimy się do
naprawy lub przeglądu w Autoryzowanym Centrum
Obsługi Hitachi.
Podczas użytkowania i konserwacji narzę
dzi
