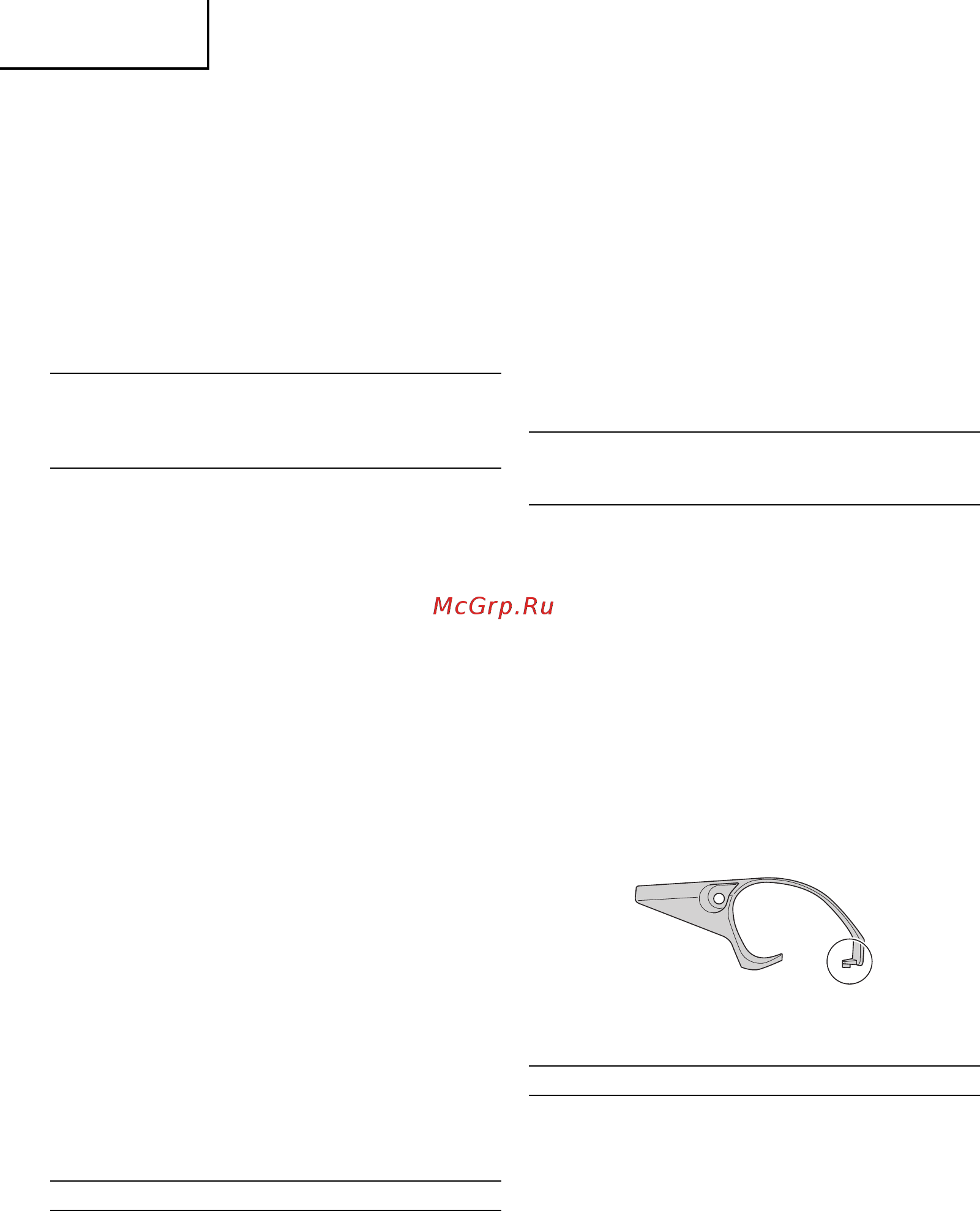

![Hitachi P20SF-NS [66/72] Pyccкий](/views2/1367003/page66/bg42.png)
66
Pyccкий
лезвия с твердосплавной пластиной должен
быть направлен на стеновую поверхность a
установочного шаблона. Затем завинтите 2 болта.
(5) Установите согнутую часть установочной
пластины (А), которая прикреплена к
установочной пластине (В), в паз на плоской части
режущего блока, как показано на Pиc. 19, 20.
(6) Установите держатель режущего лезвия
на готовый узел, как показано на
Pиc. 21, и
закрепите его тремя болтами. Убедитесь, что
болты надежно затянуты. При установке другой
стороны режущего лезвия следуйте тем же
указаниям.
УСТАНОВКА И ДЕМОНТАЖ РЕЖУЩЕГО
ЛЕЗВИЯ РУБАНКА И УСТАНОВКА ВЫСОТЫ
ЛЕЗВИЯ (ДЛЯ ЗАТАЧИВАЮЩЕГОСЯ
ЛЕЗВИЯ)
1. Демонтаж режущего лезвия
(1) Ослабьте три болта, удерживающих лезвие, и
снимите держатель с помощью торцового ключа
из стандартных принадлежностей, как показано
на Pиc. 15.
(2) Потяните режущее лезвие, как показано на
Pиc. 16, в направлении стрелки, чтобы его
извлечь.
OCTOPOЖHO
Следите за тем, чтобы не поранить руки.
2. Установка режущего лезвия
OCTOPO
ЖHO
Перед установкой аккуратно удалите тонкую
стружку с режущего лезвия.
(1) Установите согнутую часть установочной
пластины (А), которая прикреплена к режущему
лезвию, в паз на плоской части режущего блока
(Pиc. 19, 22).
Установите режущее лезвие так, чтобы его острие
выступало с обеих сторон на 1 мм за поверхность
режущего блока. (P
иc. 23)
(2) Установите держатель режущего лезвия
на готовый узел, как показано на Pиc. 24, и
закрепите его тремя болтами. Следите за тем,
чтобы болты были надежно затянуты.
(3) Поверните режущий блок и закрепите другую
сторону тем же способом.
3. Установка высоты режущего лезвия
(1) Ослабьте 2 болта, которые удерживают режущее
лезвие в установочной пластине
(А).
(2) Надавите согнутую поверхность установочной
пластины (А) к стеновой поверхности b, при этом
край режущего лезвия должен быть направлен на
стеновую поверхность a установочного шаблона.
Затем завинтите 2 болта (Pиc. 17, 25).
ЗАТОЧКА ЗАТАЧИВАЮЩИХСЯ ЛЕЗВИЙ
Для более удобного затачивания рекомендуется
использование специального устройства для заточки
режущего лезвия.
1. Использование устройства для заточки
Как показано на Pиc. 26, два режущих лезвия
рубанка могут быть установлены в устройство
для заточки, чтобы убедиться, что оба лезвия
затачиваются под одинаковым углом.
При заточке устанавливайте режущие
лезвия рубанка так, чтобы они одновременно
соприкасались с точильным камнем, как показано
на Pиc. 27.
2. Периодичность заточки
Периодичность заточки зависит от породы
обрабатываемой древесины и глубины реза. Как
правило, заточка лезвия должна проводиться
после строгания 500 м древесины.
3. Точильный камень
Если в наличии имеется точильный камень,
перед использованием опускайте его в воду
на достаточное время, так как он может
подвергаться износу в процессе заточки.
Поверхность камня должна всегда оставаться
плоской.
УСТАНОВКА И СНЯТИЕ АДАПТЕРА
ПЫЛЕУЛОВИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЕ
КОМПЛЕКТУЮЩИЕ ДЕТАЛИ)
OCTOPOЖHO
○ Во избежание несчастных случаев
удостоверьтесь, что электроинструмент
выключен, а штепсель вынут из электророзетки.
○ Установите надлежащим образом адаптер
пылеуловителя в соответствии с инструкциями
ниже. Невыполнение инструкций может привести
к соскакиванию адаптера и стать причиной
серьезной травмы.
1. Установка адаптера пылеуловителя
(1) Выкрутите винт D4 × 16 из крышки и снимите ее,
как показано
на Pиc. 28.
(2) Установите адаптер пылеуловителя и закрепите
винтом D4 × 16. (Pиc. 29)
ПPИMEЧAHИE
Примите меры, чтобы не повредить защелку при
установке и демонтаже адаптера пылеуловителя и
защитной крышки.
2. Снятие адаптера пылеуловителя
Для снятия адаптера пылеуловителя выполните
вышеуказанные инструкции в обратном порядке.
TEXHИЧECKOE OБCЛУЖИBAHИE И OCMOTP
1. Проверка режущего лезвия
Дальнейшее использование тупого или
поврежденного лезвия приведет к снижению
производительности и может стать причиной
перегрева мотора. Затачивайте или меняйте
режущее лезвие по мере необходимости.
2. Обращение с инструментом
OCTOPOЖHO
Переднее, заднее основания и рукоятка глубины
реза были аккуратно изготовлены для достижения
особо высокой точности строгания. Если грубо
обращаться с этими деталями или оказывать
на них сильное механическое воздействие, это
12Rus_P20SF_EE.indd 6612Rus_P20SF_EE.indd 66 2012/03/09 14:39:042012/03/09 14:39:04
