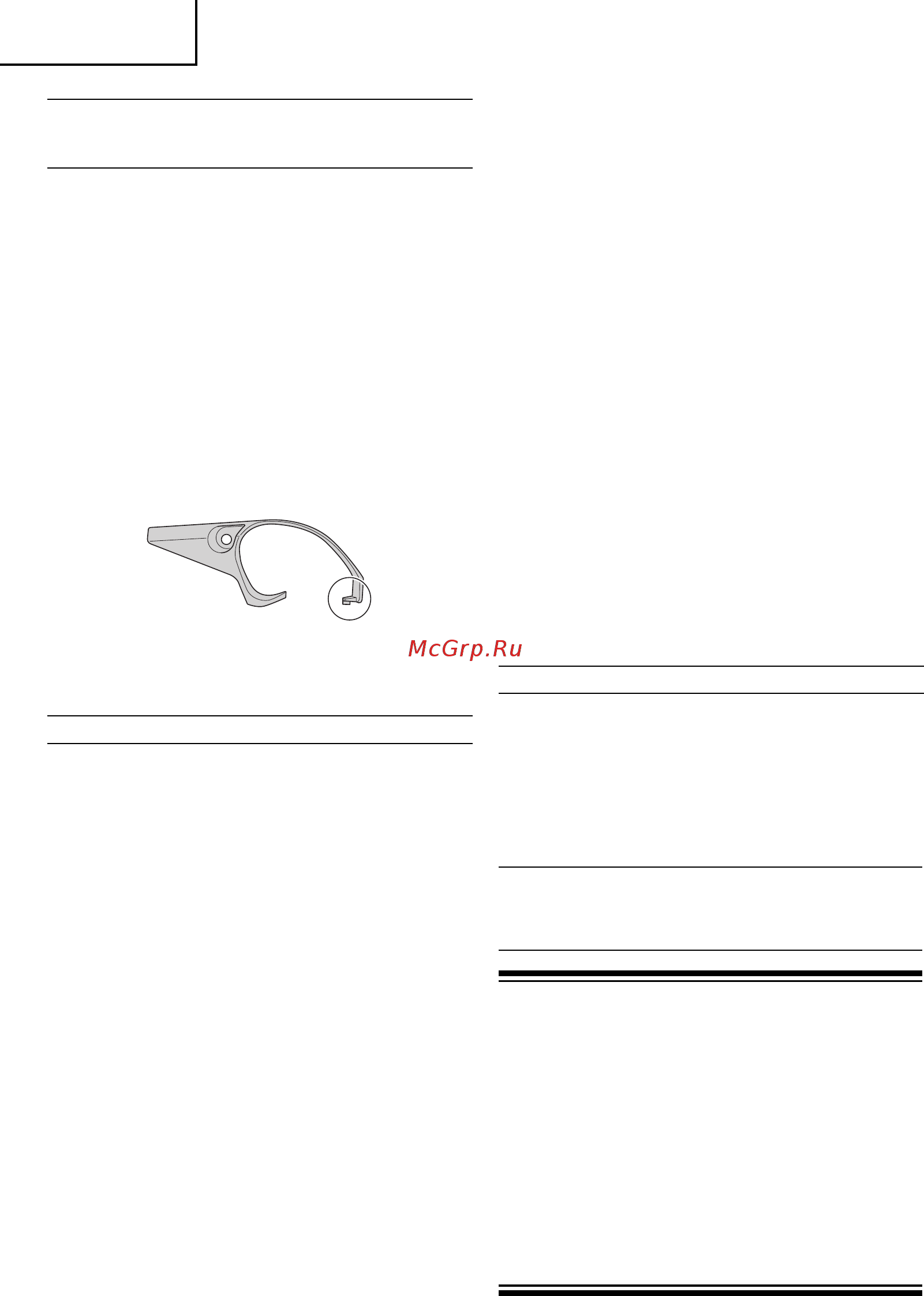

![Hitachi P20SF-NS [38/72] Čeština](/views2/1367003/page38/bg26.png)
38
Čeština
PŘIPEVNĚNÍ A ODSTRANĚNÍ PRACHOVÉHO
ADAPTÉRU (VOLITELNÉ DOPLŇKOVÉ
PŘÍSLUŠENSTVÍ)
POZOR
○ Eliminujte riziko nehody - zkontrolujte, že nástroj je
vypnutý a že jeho elektrická zástrčka byla odpojena od
zdroje.
○ Níže uvedeným postupem provedete bezpečné
připevnění prachového adaptéru. Nedodržením tohoto
postupu se vystavujete riziku, že adaptér se odpojí a
dojde ke zranění.
1. Připevnění prachového adaptéru
(1) Odstraňte šroub D4 × 16 umístěný v hoblinovém
krytu a odstraňte hoblinový kryt, jak je zobrazeno na
Obr. 28.
(2) Přimontujte prachový adaptér a zajistěte pomocí
šroubu D4 × 16. (Obr. 29)
POZNÁMKA
Dávejte pozor na to, abyste při upevňování nebo
vyjímání prachového adaptéru a hoblinového krytu
nezlomili západku.
2. Odstranění prachového adaptéru
Odstranění prachového adaptéru provedete tak, že
kroky výše uvedeného postupu provedete v opačném
pořadí.
ÚDRŽBA A KONTROLA
1. Kontrola čepelí
Pokud budete používat tupé nebo poškozené čepele,
bude snížena účinnost řezání a může dojít k přetížení
motoru. Provádějte ostření nebo výměnu čepelí tak
často, jak je třeba.
2. Manipulace
POZOR
Přední základna, zadní základna a knofl ík pro ovládání
řezné hloubky jsou díly vyrobené s velkou přesností
tak, aby byla zajištěna obzvlášť vysoká přesnost řezné
operace. Pokud se s těmito součástmi zachází hrubě
nebo pokud jsou vystaveny velkým mechanickým
nárazům, jejich přesnost může být snížena, čímž dojde
ke snížení kvality řezné operace. S těmito součástmi je
třeba manipulovat obzvlášť opatrně.
3. Kontrola montážních šroubů
Pravidelně kontrolujte montážní šrouby a ujistěte se,
že jsou správně utaženy. Ihned utáhněte volné šrouby.
Neutažené šrouby mohou vést k vážným úrazům.
4. Kontrola uhlíkových kartáčků (Obr. 30)
Motor obsahuje uhlíkové kartáčky, které se
opotřebo
vávají. Vzhledem k tornu, že opotřebené
kartáčky mohou vést k problémům s motorem,
vyměňte kartáčky za nové se stejným číslem, jakmile
se opotřebí nebo jsou na Mez opotřebení. Udržujte
kartáčky v čistotě a zabezpečte jejich volný pohyb v
držácích.
5. Výměna uhlíkových kartáčů
Po odstranění hoblinového krytu použijte plochý
šroubovák a odstraňte víčka kartáčů. Uhlíkové kartáče
je pak možné snadno vyjmout spolu s pružinou.
6. Údržba motoru
Vinutí motoru je srdce elektrického zařízení.
Ujistěte se, že vinutí není poškozené nebo vlhké vodou
nebo olejem.
7. Výměna přívodního kabelu
Pokud je nezbytné vyměnit přívodní kabel, musí tak
učinit Autorizovaného Servisního Střediska fi rmy
Hitachi, aby se zabránilo ohrožení bezpečnosti.
8. Seznam servisních položek
POZOR
Oprava, modifi kace a inspekce zařízení Hitachi musí
být prováděny autorizovaným servisním střediskem
Hitachi.
Tento seznam servisních položek bude pomocí,
předložíte-li jej s vaším zařízením autorizovanému
servisnímu středisku Hitachi společně s požadavkem
na opravu nebo další servis.
Při obsluze a údržbě elektrických zařízení musí být
dodržovány bezpečnostní předpisy a normy platné v
každé zemi, kde je výrobek používán.
MODIFIKACE
Výrobky fi rmy Hitachi jsou neustále zdokonalovány
a modifi kovány tak, aby se zavedly nejposlednější
výsledky výzkumu a vývoje.
Následně, některé díly mohou být změněny bez
p
ředešlého
oznámení.
ZÁRUKA
Ručíme za to, že elektrické nářadí Hitachi splňuje
zákonné/místně platné předpisy. Tato záruka nezahrnuje
závady nebo poškození vzniklé v důsledku nesprávného
použití, hrubého zacházení nebo normálního opotřebení.
V případě reklamace zašlete prosím elektrické nářadí v
nerozebraném stavu společně se ZÁRUČNÍM LISTEM
připojeným na konci těchto pokynů pro obsluhu do
autorizovaného servisního střediska fi rmy Hitachi.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového
programu HITACHI mohou zde uvedené parametry
podléhat změnám bez předchozího upozornění.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN60745 a
deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A: 94 dB (A)
Změřená vážená hladina akustického tlaku A: 83 dB (A)
Neurčitost KpA: 3 dB (A)
Použijte ochranu sluchu.
Celkové hodnoty vibrací (vektorový součet triax)
stanovené dle normy EN60745.
Hoblování měkkého dřeva:
Hodnota vibračních emisí
a
h
= 3,1 m/s
2
Nejistota K = 1,5 m/s
2
06Cze_P20SF_EE.indd 3806Cze_P20SF_EE.indd 38 2012/03/09 14:23:052012/03/09 14:23:05
