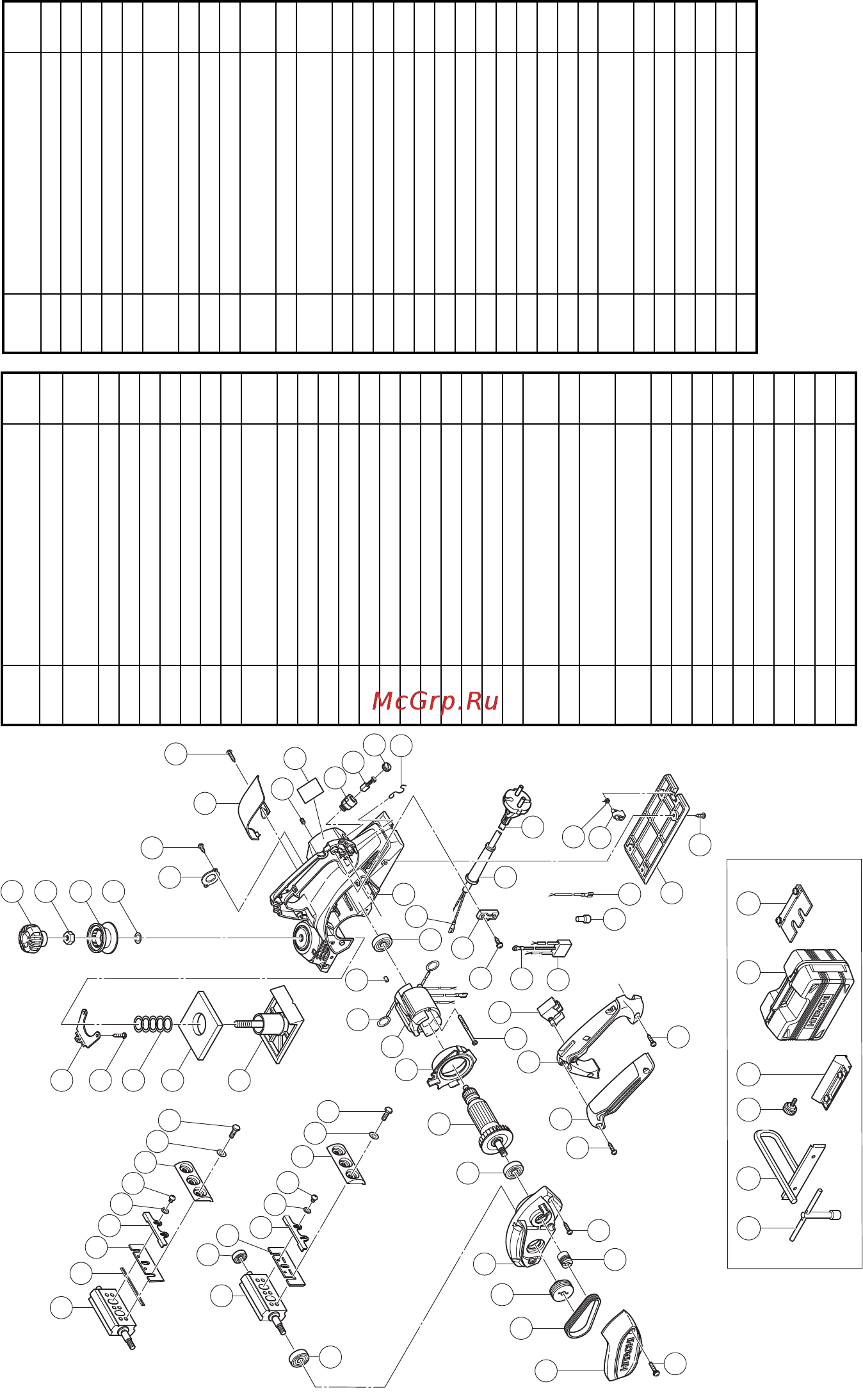

68
2
3
20
21
22
23
24
25
26
27
28
30
29
32
31
33
34
35
36
37
38
17
19
57
48
46
45
44
43
42
41
40
39
50
49
59
60
61
56
55
53
54
52
51
32
62
63
67
66
64
68
69
502
503
504
505
506
507
32
A
A
47
32
58
5
1
4
6
7
8
9
1
4
5
7
8
9
10
6
65
ITEM
NO.
PART NAME Q’TY
1
CUTTER BLOCK ASS'Y (W/B.B) 1
2
PLANER BLADES
(DOUBLE EDGE BLADE TYPE)
2
3SET PLATE (B) 2
4SET PLATE (A) 2
5WASHER M4 4
6MACHINE SCREW M4
×
54
7BLADE HOLDER 2
8WASHER 6
9BOLT 6
10
PLANER BLADES 82MM
(RESHARPENABLE BLADE TYPE)
2
17 BALL BEARING 608VVC2PS2L 1
19
BALL BEARING 6200VVCMPS2L
1
20 SCREW PLATE 1
21 TAPPING SCREW D4X16 1
22 SPRING 1
23 RUBBER PACKING 1
24 FRONT BASE 1
25 KNOB (A) 1
26 LOCK NUT M10 1
27 KNOB (B) 1
28 WASHER(B) 1
29 BEARING COVER 1
30
TAPPING SCREW (W/FLANGE)
D4
×
12
2
31 TIP COVER 1
32
TAPPING SCREW (W/FLANGE)
D4
×
20
9
33
HEX. SOCKET SET SCREW
M5
×
8
2
34 NAME PLATE 1
35 BRUSH HOLDER 2
36 CARBON BRUSH 2
37 BRUSH CAP 2
38 CORD HOLDER 1
39 BELT COVER 1
40 BELT 1
41 PULLY (B) 1
42 END BRACKET 1
43
BALL BEARING 6200VVCMPS2L
1
ITEM
NO.
PART NAME Q’TY
44 ARMATURE 1
45 FAN GUIDE 1
46 STATOR ASS'Y 1
47 BRUSH TERMINAL 2
48 BEARING LOCK 1
49
MACHINE SCREW (BLACK)
M4
×
16
2
50 PULLY (A) 1
51 GRIP COVER 1
52 HANDLE COVER 1
53
HEX. HD. TAPPIN G SCREW
D4
×
60
2
54 SWITCH (BRAKE) 1
55
TAPPING SCREW (W/FLANGE)
D4
×
16
2
56 CORD CLIP 1
57 BALL BEARING 608VVC2PS2L 1
58 FASTON 1
59 HOUSING ASS'Y 1
60 CORD ARMOR D8.8 1
61 CORD 1
62 SPRING 1
63 STAND 1
64 TERMINAL 1
65 NOISE SUPPRESSOR 1
66 CONNECTOR 1 (2)
67 LEAD WIRE 1
68 REAR BASE 1
69
TAPPING SCREW (W/FLANGE)
D4
×
16
4
502 BOX WRENCH 10MM 1
503 GUIDE 1
504 STOPPER SCREW M5X14 1
505 BLADE SHARPENING ASS'Y 1
506 CASE 1
507 SET GAUGE 1
