40

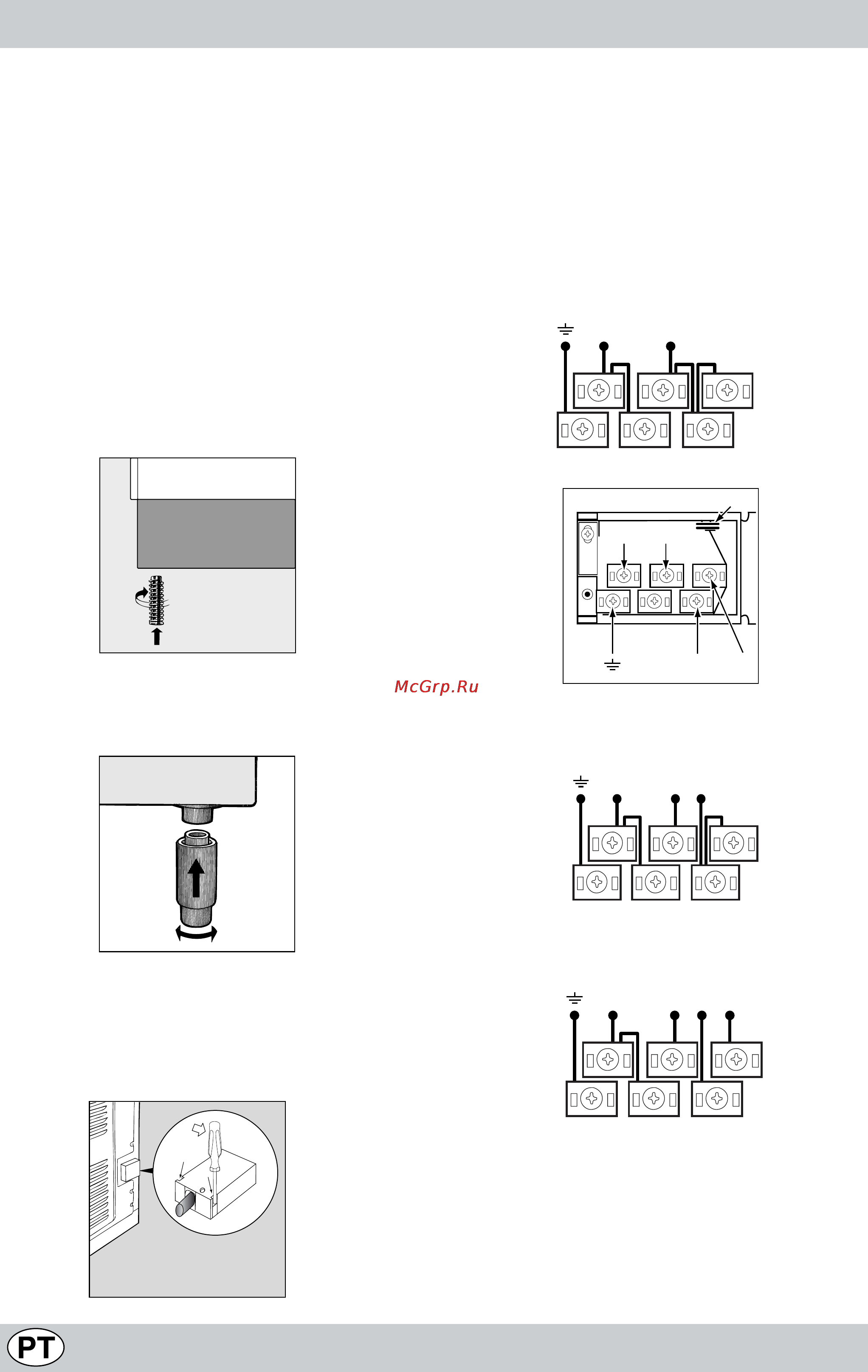

Instalação
As seguintes instruções são destinadas ao instalador
qualificado, para que possa efectuar as operações de
instalação, regulação e manutenção técnica do modo mais
correcto e em conformidade com as normas em vigor.
Importante:quaisquer intervenções de regulação,
manutenção etc. precisam ser efectuadas com o aparelho
desligado da electricidade.
Posicionamento
Este fogão é dotado de grau de protecção contra
aquecimentos excessivos de tipo X, portanto é possível
instalá-lo ao lado de móveis cuja altura não ultrapasse a
do plano de trabalho.
Nivelamento (presente somente em alguns modelos)
Na parte inferior do aparelho encontram-se 4 pés de apoio
com parafusos que possibilitam melhorar o nivelamento
do aparelho, se for necessário. É indispensável o aparelho
estar posicionado de maneira uniforme.
Montagem das patas (presente somente em alguns
modelos)
São fornecidas pernas a serem montadas encaixadas em
baixo da base do forno.
Montagem do cabo de fornecimento
Abertura da caixa de bornes:
Utilize uma chave de fenda, para fazer alavanca nas
linguetas laterais da tampa da caixa de bornes;
Puxe e abra a tampa da caixa de bornes.
Para instalar o cabo, realize as seguintes operações:
desatarraxe o parafuso da braçadeira e os parafusos
dos contactos
Observação: as pontes são predispostas pela fábrica
para ligação a 230 V. monofásico (fig. A).
para efectuar as ligações eléctricas das fig. C e fig. D,
utilizar as duas pontes situadas dentro da caixa (fig. B
- referênciaP”)
fixe o cabo de alimentação na apropriada braçadeira e
feche a tampa.
Fig. A
Fig. B
Fig. C
Fig. D
Ligação do cabo de fornecimento à rede eléctrica
Monte uma ficha normalizada no cabo, apropriada à carga
indicada na placa de características. Em caso de ligação
directa à rede, é preciso interpor entre o aparelho e a rede
um interruptor omnipolar com abertura mínima entre os
contactos de 3 mm, dimensionado à carga e de acordo
com as normas em vigor (o fio de terra não deve ser
interrompido pelo interruptor).
NL
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
N
L2
L1
L3
P
NL2L1
400V 2N~
H05RR-F 4x2.5 CEI-UNEL 35363
1
3
2
4
5
NL3L1L2
400V 3N~
H05RR-F 5x2.5 CEI-UNEL 35363
1
3
2
4
5
