Indesit K3M11/R [4/60] Istruzioni per l installazione

Le istruzioni che seguono sono rivolte all’installatore qua-

lificato affinchè compia le operazioni di installazione

regolazione e manutenzione tecnica nel modo più corret-

to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, ma-

nutenzione etc. deve essere eseguito con la cucina

elettricamente disinserita.

Posizionamento

Importante: questo apparecchio può essere installato e

funzionare solo in locali permanentemente ventilati secon-

do le prescrizioni delle Norme UNI-CIG 7129 e 7131 in

vigore. Debbono essere osservati i seguenti requisiti:

a) Il locale deve prevedere un sistema di scarico all’ester-

no dei fumi della combustione, realizzato tramite una

cappa o tramite un elettroventilatore che entri automa-

ticamente in funzione ogni volta che si accende l’ap-

parecchio.

In camino o in canna fumaria ramificata Direttamente all’esterno

(riservata agli apparecchi di cottura)

b) Il locale deve prevedere un sistema che consenta l’af-

flusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non deve

essere inferiore a 2 m

/h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamen-

te l’aria dall’esterno dell’edificio tramite un condotto di

almeno 100 cm

di sezione utile e tale che non possa

essere accidentalmente ostruito. Per gli apparecchi privi

sul piano di lavoro, del dispositivo di sicurezza per as-

senza di fiamma, le aperture di ventilazione debbono

essere maggiorate nella misura del 100%, con un mi-

nimo di 200cm

(Fig. A). Ovvero, in maniera indiretta

da locali adiacenti, dotati di un condotto di ventilazione

con l’esterno come sopra descritto, e che non siano

parti comuni dell’immobile, o ambienti con pericolo di

incendio, o camere da letto (Fig. B).

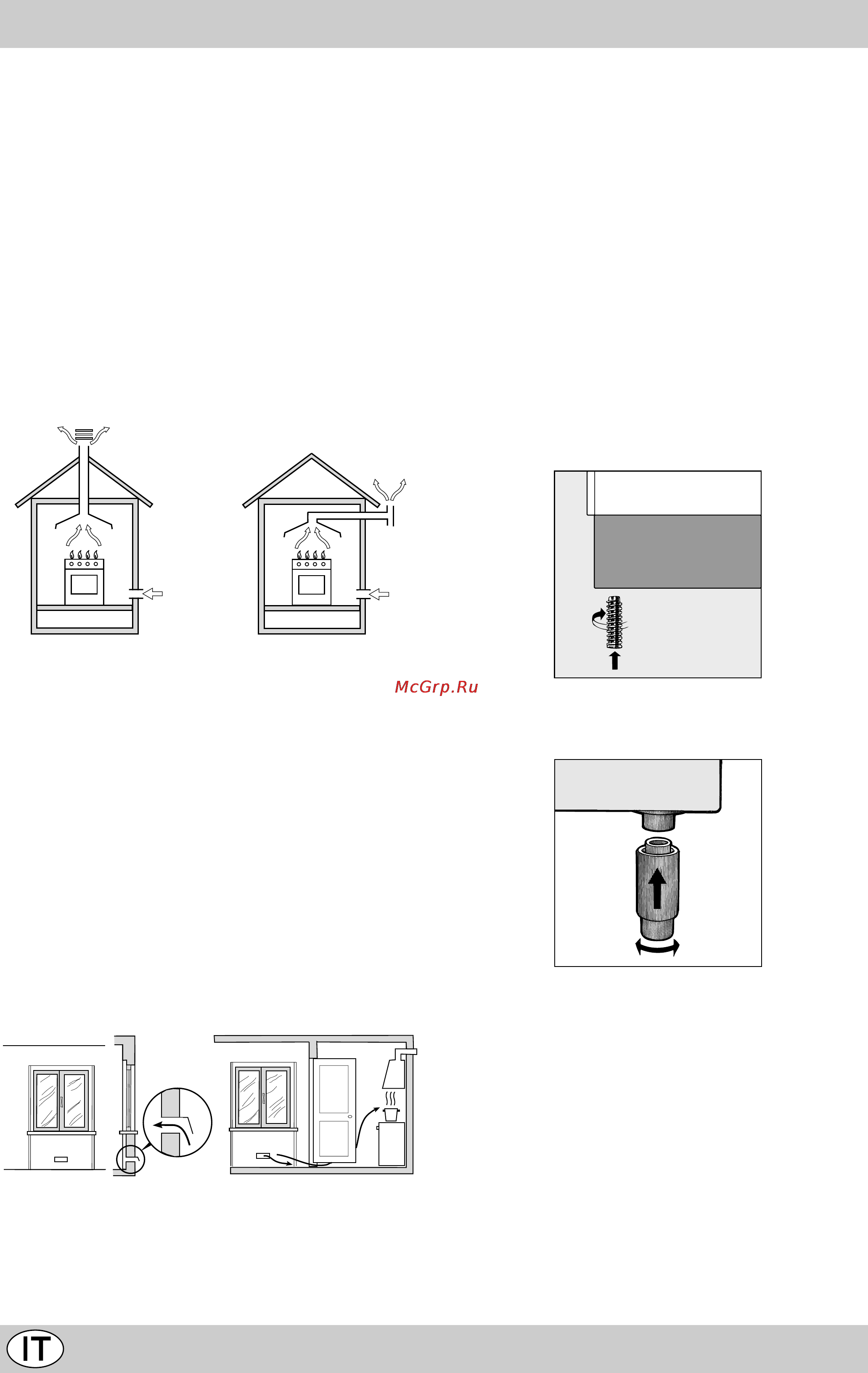

Particolare A Locale Locale da

adiacente ventilare

Esempi di aperture di ventilazione Maggiorazione della fessura fra

per l’aria comburente porta e pavimento

Fig. A Fig. B

c) Un utilizzo intensivo e prolungato dell’apparecchio può

necessitare di una aerazione supplementare per esem-

pio l’apertura di una finestra o una aerazione più effi-

cace aumentando la potenza di spirazione meccanica

se essa esiste.

d) I gas di petrolio liquefatti, più pesanti dell’aria, rista-

gnano verso il basso. Quindi i locali contenenti bidoni

di GPL debbono prevedere delle aperture verso l’ester-

no così da permettere l’evacuazione dal basso delle

eventuali fughe di gas. Pertanto i bidoni di GPL, siano

essi vuoti o parzialmente pieni, non debbono essere

installati o depositati in locali o vani a livello più basso

del suolo (cantinati, ecc.). É opportuno tenere nel lo-

cale solo il bidone in utilizzo, collocato in modo da non

essere soggetto all’azione diretta di sorgenti di calore

(forni, camini, stufe, ecc.) capaci di portarlo a tempe-

rature superiori ai 50°C.

Livellamento

Per poter livellare la cucina vengono forniti dei piedini di

regolazione. In caso di necessità questi piedini possono

essere avvitati nelle apposite sedi poste negli angoli alla

base della cucina.

Montaggio gambe (presente solo su alcuni modelli)

Vengono fornite delle gambe da montare ad incastro sot-

to la base della cucina.

Installazione della cucina

E’ possibile l’installazione a fianco di mobili la cui altezza

non superi quella del piano di lavoro. La parete a contatto

con la parete posteriore della cucina deve essere in ma-

teriale ininfiammabile. Durante il funzionamento la pare-

te posteriore della cucina può raggiungere una tempera-

tura di 50°C superiore a quella ambiente. Per una corretta

installazione della cucina vanno osservate le seguenti

precauzioni:

a) L’apparecchio può essere posto in cucina, in sala da

pranzo o in un monolocale, ma non in bagno.

b) I mobili attorno all’apparecchio devono essere posti

ad almeno 200 mm dal top della cucina, nel caso in

cui la superficie dell’apparecchio si trovi più in alto del

loro piano di lavoro. Le tende non devono essere posi-

zionate dietro la cucina o a meno di 200 mm dai lati

dell’apparecchio.

Istruzioni per l’installazione
