6
Attenzione: Il portagomma per gas liquido porta
stampigliato il numero 8, quello per gas metano il numero
13). Avvalersi comunque di una guarnizione di tenuta nuo-
va.
b) Sostituzione degli ugelli dei bruciatori del piano:
• togliere le griglie e sfilare i bruciatori dalle loro sedi;
• svitare gli ugelli, servendosi di una chiave a tubo da 7
mm, e sostituirli con quelli adatti al nuovo tipo di gas
(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).
• rimettere in posizione tutti i componenti seguendo le
operazioni inverse rispetto alla sequenza di cui sopra.
c) Regolazione minimi dei bruciatori del piano:
• portare il rubinetto sulla posizione di minimo;
• togliere la manopola ed agire sulla vite di regolazione
posta all’interno o di fianco all’astina del rubinetto fino
ad ottenere una piccola fiamma regolare.
N.B.: nel caso dei gas liquidi, la vite di regolazione
dovrà essere avvitata a fondo.
• verificare poi che ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
d) Regolazione aria primaria dei bruciatori del piano:
I bruciatori non necessitano di alcuna regolazione del-
l’aria primaria.
Attenzione
Al termine dell’operazione sostituire la vecchia etichetta
di taratura con quella corrispondente al nuovo gas di uti-
lizzo, reperibile presso i nostri Centri Assistenza Tecnica.
Nota
Qualora la pressione del gas utilizzato sia diversa (o va-
riabile) da quella prevista, è necessario installare, sulla
tubazione d’ingresso un appropriato regolatore di pres-
sione (secondo UNI-CIG 7430 “regolatori per gas
canalizzati”).
* A 15°C e 1013 mbar- gas secco
** Propano P.C.S. = 50,37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Naturale P.C.S. = 37,78 MJ/m
3

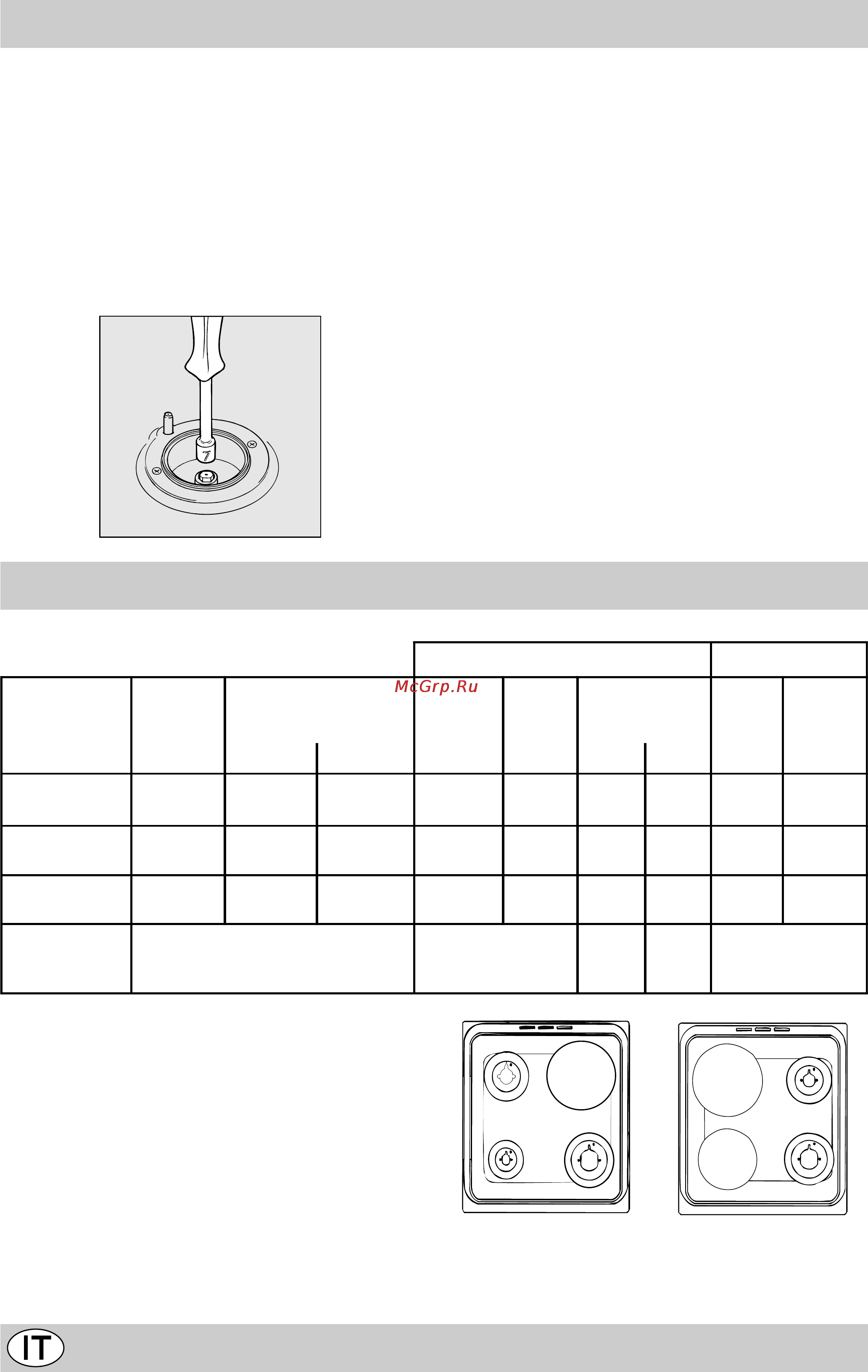

Caratteristiche dei bruciatori ed ugelli
S
R
A
Ø180
K 3M11/R K 3N11S/R
S
R
ø 145
ø 180
Tabella 1 Gas Liquido Gas Naturale
Bruciatore Diametro
(mm)
Potenza termica
kW (p.c.s.*)
By-Pass
1/100
ugello
1/100
portata*
g/h
ugello
1/100
portata*
l/h
Nomin. Ridot. (mm) (mm) *** ** (mm)
Rapido
(Grande)(R)
100 3.00 0.7 41 87 218 214 128 286
Semi Rapido
(Medio)(S)
75 1.90 0.4 30 70 138 136 104 181
Ausiliario
(Piccolo)(A)
51 1.00 0.4 30 52 73 71 76 95
Pressioni di
alimentazione
Nominale (mbar)
Minima (mbar)
Massima (mbar)
28-30
20
35
37
25
45
20
17
25

Содержание

Похожие устройства
