Espa Niper 2 [12/20] Temperatura líquido liquid temperature température du liquide umgebungstemperatur temperatura del liquido temperatura do liquido 4 c a 35 c temperatura de almacenamiento storage t...
![Espa Niper 1 [12/20] Temperatura líquido liquid temperature température du liquide umgebungstemperatur temperatura del liquido temperatura do liquido 4 c a 35 c temperatura de almacenamiento storage temperature température de stockage lagertemteratur temperatura ambiente temperatura ambiente 10 c a 50 c humedad relativa del aire relative air humidity humidité relative de l air relative luftfeuchtigkeit umidità relativa dell aria humidade relativa do ar 95 max lpf nivel presión acústica medido measured sound pressure level niveau pression acoustique mesuré gemessener schalldruckpegel livello di pressione acustica misurato nível pressão acústica medido lwa m nivel potencia acústica medido measured sound power level niveau puissance acoustique mesuré gemessener schallleistungspegel livello di potenza acustica misurato nível potência acústica medido lwa g nivel potencia acústica garantizado guaranteed sound power level niveau puissance acoustique garanti zugesicherter schallleistungspegel livello di potenza ac](/views2/1373930/page12/bgc.png)
ALIMENTACIÓN MONOFÁSICA
SINGLE PHASE SUPPLY
ALIMENTATION MONOPHASÉE
EINPHASENSTROM
ALIMENTAZIONE MONOFASICA
ALIMENTAÇÃO MONOFASICA
ALIMENTACIÓN TRIFÁSICA
THREE PHASE SUPPLY
ALIMENTATION TRIPHASÉE
DREIPHASENSTROM
ALIMENTAZIONE TRIFASICA
ALIMENTAÇÃO TRIFASICA

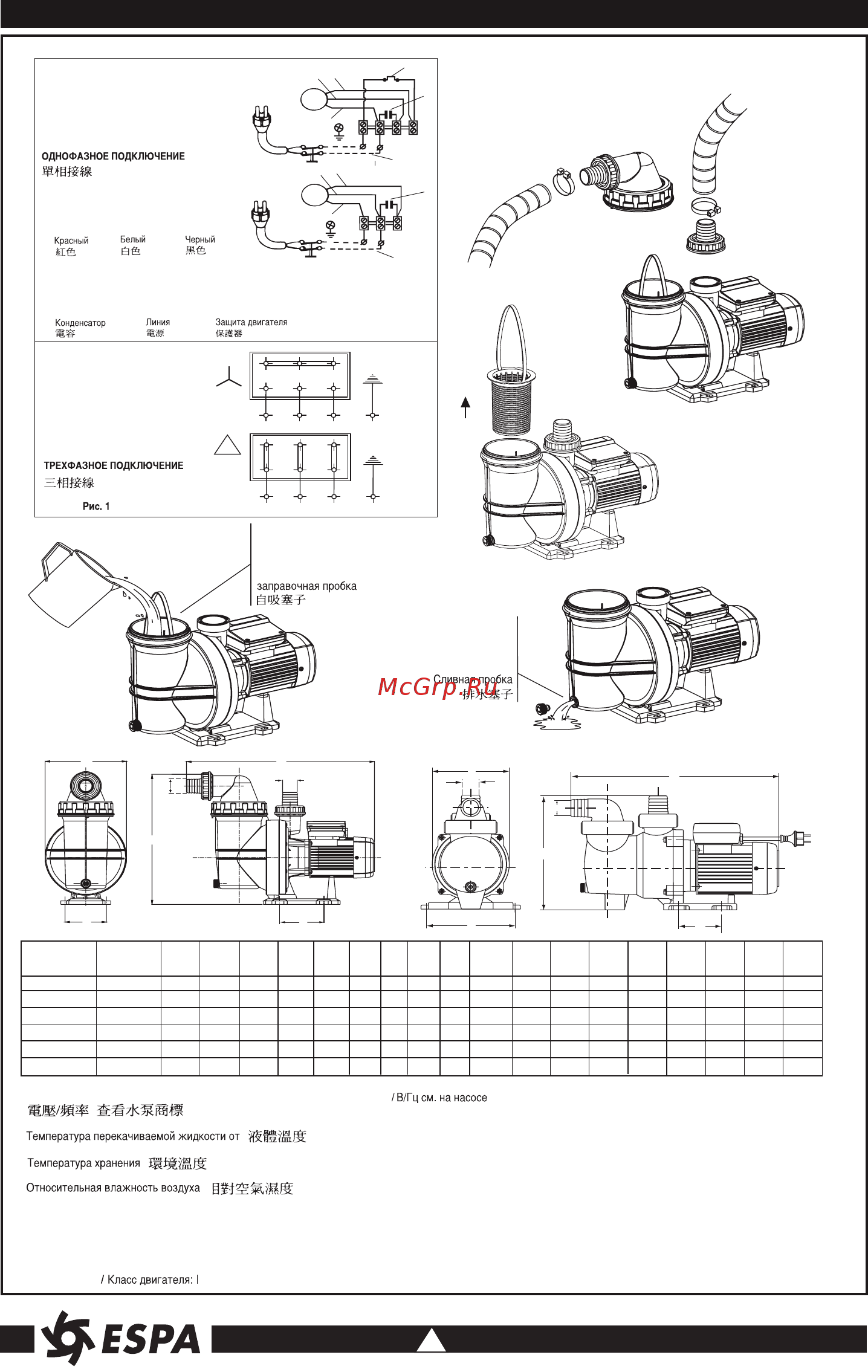

Fig. 1
L
N
1
2
3
4
6
5
M
1
~
L
N
1
2
3
4
5
M
1
~
Z
V
Y
U
400 V
W
230 V
Z X Y
U V W
4 - CONDENSADOR
CAPACITOR
CONDENSATEUR
KONDENSATOR
CONDENSATORE
CONDENSADOR
5 - LÍNEA
LINE
TENSION
SPANNUNG
LINEA
LINHA
6 - PROTECTOR TÉRMICO
MOTOR RELAY
PROTECTEUR MOTEUR
MOTORSCHUTZ
PROTETTORE DEL MOTORE
MOTO PROTECTOR
V/Hz esp.: Ver placa datos bomba / See pump nameplate / Voir plaque signalétique
Siehe Pumpentypenschild / Vedere targhetta / Ver chapa de caracteristicas da bomba
Temperatura líquido / Liquid Temperature / Température du liquide / Umgebungstemperatur / Temperatura del liquido / Temperatura do liquido
4°C a 35°C
Temperatura de almacenamiento / Storage temperature / Température de stockage / Lagertemteratur / Temperatura ambiente / Temperatura ambiente
-10°C a +50°C
Humedad relativa del aire / Relative Air Humidity / Humidité relative de l’air / Relative Luftfeuchtigkeit / Umidità relativa dell’aria / Humidade relativa do ar
95% Max.
L
pf: Nivel presión acústica medido / Measured sound pressure level / Niveau pression acoustique mesuré / Gemessener Schalldruckpegel / Livello di pressione acustica misurato /
Nível pressão acústica medido
L
WA (m): Nivel potencia acústica medido / Measured sound power level / Niveau puissance acoustique mesuré / Gemessener Schallleistungspegel / Livello di potenza acustica
misurato / Nível potência acústica medido
L
WA (g): Nivel potencia acústica garantizado / Guaranteed sound power level / Niveau puissance acoustique garanti / Zugesicherter Schallleistungspegel / Livello di potenza
acustica garantito / Nível potência acústica garantido
Motor classe: I
TAPÓN DE CEBADO
PRIMING PLUG
BOUCHON DE REMPLISSAGE
EINFÜLLSTOPFEN
TAPPO DI RIEMPIMENTO
TAMPÃO DE FERRAGEM
E
D
A
F
B
C
F
A
F
C
B
E
F
D
TAPÓN DE VACIADO
DRAINAGE PLUG
BOUCHON DE VIDANGE
ABLAßSTOPFEN
TAPPO SCARICO
TAMPÃO DE PURGA
3 - NEGRO
BLACK
NOIR
SCHWARZ
NERO
PRETO
2 - BLANCO
WHITE
BLANC
WEISS
BIANCO
BRANCO
1 - ROJO
RED
ROUGE
ROT
ROSSO
VERMELHO
230V 50Hz
230 / 400 V Q max. H max. A 1¾ A 3¾
C - µF
P1
IP d (%)
L
pf
L
WA (m)
L
WA (g)
A B C D E F
Kg
50 Hz (l/min.) (m) 230V 400V (kW) (mm) (mm) (mm) (mm) (mm) (mm)
NIPER1 350M __ 120 9.2 1.4 – 6 0.28 55 35 53 63 65 426 88 253 141 158 40 5
NIPER2 400M __ 150 10 1.5 – 6 0.32 55 41 53 63 65 426 88 253 182 158 40 5
NIPER2 450M __ 185 11.3 2 – 12 0.46 55 42 53 63 65 426 88 253 182 158 40 5.5
NIPER3 450M NIPER3 450 180 12.5 2 1.1 12 0.45 55 35 52 64 65 489.5 115 366.4 108 212.5 40 7.4
NIPER3 650M NIPER3 650 230 13.5 2.9 1.2 12 0.65 55 42 56 68 70 489.5 115 366.4 108 212.5 40 7.7
NIPER3 850M NIPER3 850 290 14 3.8 1.5 12 0.85 55 50 56 68 70 489.5 115 366.4 108 212.5 40 8.4
12
