Horizon Comfort R [7/33] Сборка тренажера

СБОРКА ТРЕНАЖЕРА

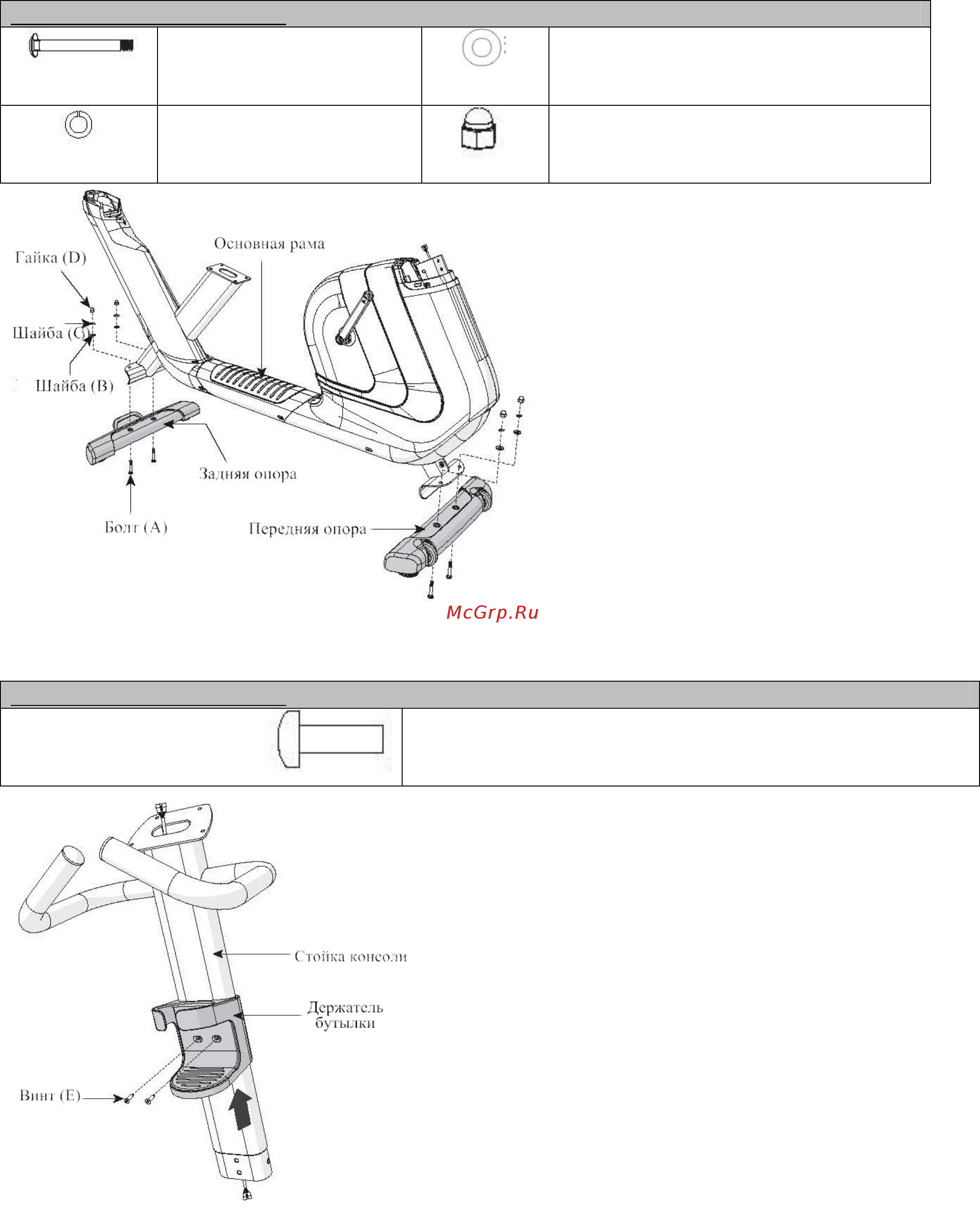

ШАГ 1

СБОРОЧНЫЙ КОМПЛЕКТ:

Болт (А)

M8*56мм

Кол-во - 4

Плоская шайба (В)

Ф9*18*2,0Т мм

Кол-во - 4

Пружинная шайба (С)

М8*2,0Т мм

Кол-во - 4

Гайка (D)

Кол-во - 4

A. Откройте сборочный

комплект №1.

B. Закрепите заднюю опору на

основной раме, используя 2

шайбы (В), 2 шайбы (С), 2 болта

(А) и 2 гайки (D).

C. Закрепите переднюю опору

на основной раме с помощью 2

шайбы (В), 2 шайбы (С), 2 болта

(А) и 2 гайки (D).

ШАГ 2

СБОРОЧНЫЙ КОМПЛЕКТ:

Винт (Е)

М4*12 мм

Кол-во - 2

A. Откройте сборочный комплект

№2.

B. Закрепите держатель бутылки на

стойке консоли винтами (Е).
