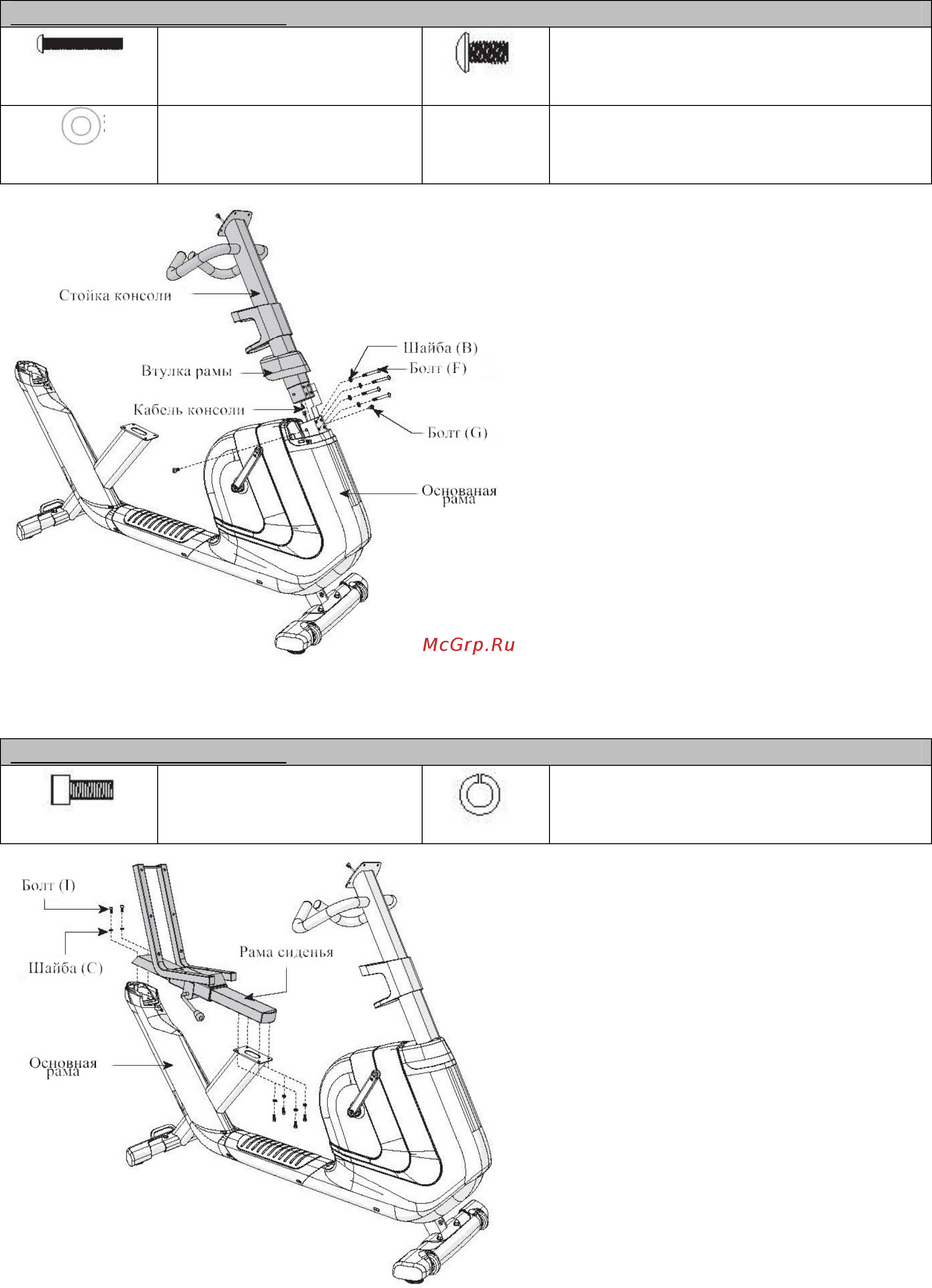

ШАГ 3

СБОРОЧНЫЙ КОМПЛЕКТ:

Болт (F)

M8*60мм

Кол-во - 4

Болт (G)

М8*18 мм

Кол-во - 2

Плоская шайба (B)

Ф9*Ф18*2,0Т мм

Кол-во - 4

A. Откройте сборочный

комплект №3.

B. Втулку на стойке консоли.

C. Протяните кабели консоли

через стойку.

D. Закрепите стойку на

основной раме с помощью 2

болтов (G) с каждой

стороны, 4 болтов (F), 4

шайб (B).

ШАГ 4

СБОРОЧНЫЙ КОМПЛЕКТ:

Болт (I)

M8*18мм

Кол-во - 6

Пружинная шайба (С)

М8*2,0 мм

Кол-во - 6

A. Откройте сборочный

комплект №4.

B. Закрепите раму сиденья на

основной раме, используя 6

винтов (I) и 6 шайб (С).
